Grundfos MAGNA3 D 32-80 180 97924451 [910/1656] Instalação mecânica

Português (PT)

910

3.3 Instalação mecânica

A gama de circuladores inclui versões flangeadas e versões ros-

cadas. Estas instruções de instalação e funcionamento apli-

cam-se a ambas as versões, mas fornecem uma descrição geral

das versões flangeadas. Caso haja diferenças entre as versões,

a versão roscada será descrita em separado.

Instale o circulador de forma a que o mesmo não sofra pressões

da tubagem. É possível consultar as forças e momentos máximos

permitidos das ligações de tubagem que atuam sobre as flanges

do circulador ou sobre as ligações roscadas na página 1653.

É possível suspender o circulador diretamente nas tubagens,

desde que as mesmas tenham capacidade para suportar o circu-

lador.

Os circuladores duplos estão preparados para instalação num

suporte de montagem ou numa base de assentamento. O corpo

do circulador possui uma rosca M12.

Para assegurar o arrefecimento adequado do motor e dos com-

ponentes eletrónicos, cumpra os seguintes requisitos:

• Posicione o circulador de forma a garantir arrefecimento sufi-

ciente.

• A temperatura ambiente não deve exceder 40 °C.

3.4 Posicionamento do circulador

Instale sempre o circulador com o veio do motor na horizontal.

• Circulador instalado corretamente numa tubagem vertical.

Consulte a fig. 8, pos. A.

• Circulador instalado corretamente numa tubagem horizontal.

Consulte a fig. 8, pos. B.

• Não instale o circulador com o veio do motor na vertical.

Consulte a fig. 8, pos. C e D.

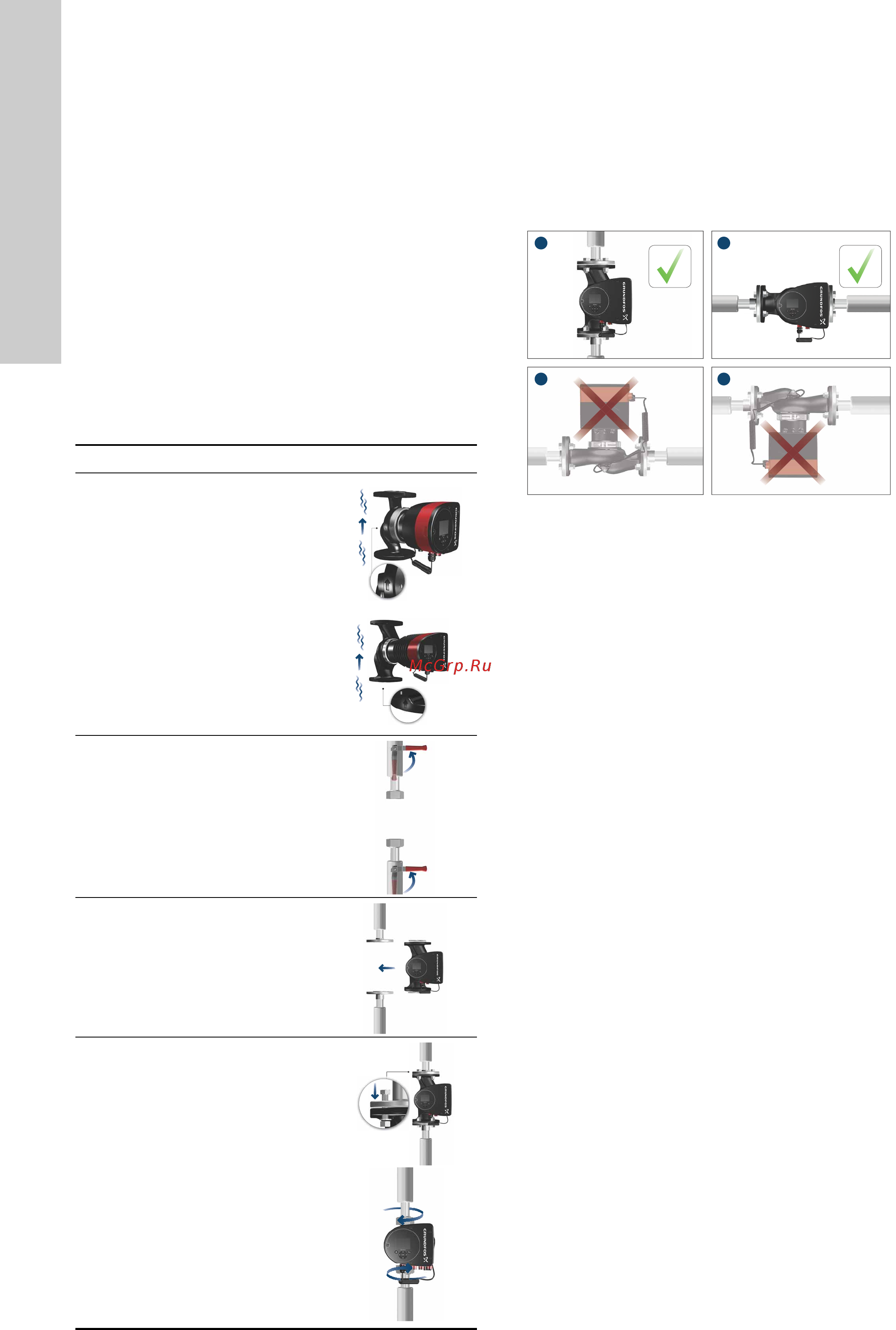

Fig. 8 Circulador instalado com o veio do motor na horizontal

Passo Ação Ilustração

As setas localizadas no

corpo do circulador indicam o

sentido do caudal através do

circulador. O sentido do cau-

dal pode ser horizontal ou

vertical, dependendo da

posição da caixa de coman-

dos.

TM05 2862 3216 - TM05 8456 3216

Feche as válvulas de seccio-

namento e certifique-se de

que o sistema está despres-

surizado durante a instala-

ção do circulador.

TM05 2863 3216

Instale o circulador com jun-

tas nas tubagens.

TM05 2864 3216

Versão flangeada:

Instale os parafusos e as

porcas. Utilize parafusos do

tamanho adequado, con-

forme a pressão do sistema.

Para mais informações sobre

os binários, consulte a

página 1653.

Versão roscada:

Aperte as anilhas de união.

TM05 2865 3216 - TM05 8455 3216

TM05 2866 3216
