Deutsch (DE)
182

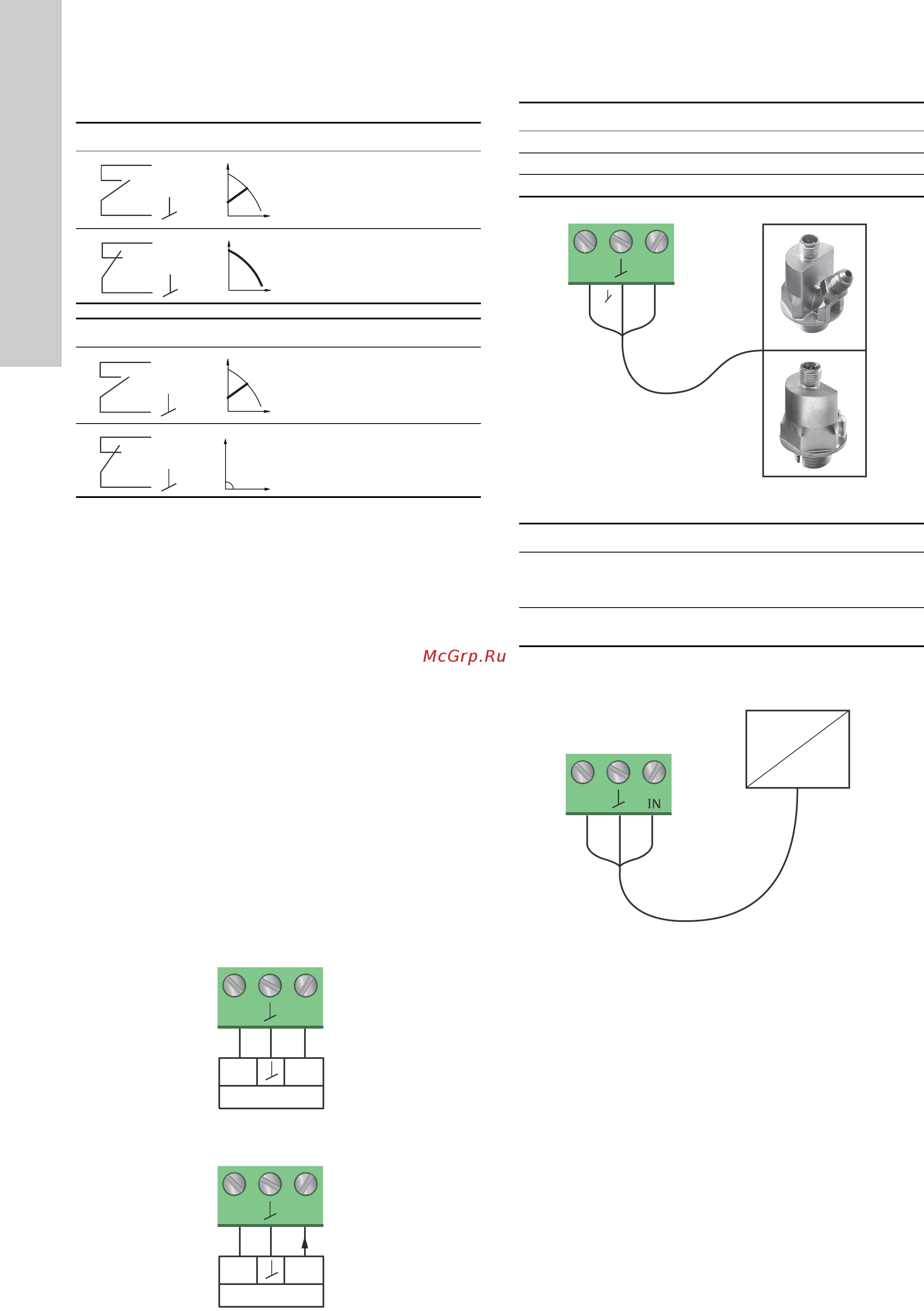

Extern aktivierte MAX- oder MIN-Kennlinie
Die Pumpe kann über den Digitaleingang dazu gebracht werden,
auf der MAX- oder MIN-Kennlinie zu laufen.
Sie können die gewünschte Funktion des Digitaleingangs über
das Bedienfeld der Pumpe oder mit Grundfos GO auswählen.
7.4.3 Analogeingang
Siehe Abb. 25, Pos. 3.
Der Analogeingang kann für den Anschluss eines externen Sen-
sors zur Temperatur- oder Druckmessung verwendet werden.
Siehe Abb. 31.
Es können Sensoren mit der Steuersignalart 0-10 V oder 4-20 mA
verwendet werden.
Sie können den Analogeingang auch für ein externes Signal von
einer GLT-Anlage oder einer vergleichbaren Steuerung verwen-
den. Siehe Abb. 32.
• Wird der Analogeingang für die Wärmemengenerfassung
genutzt, installieren Sie einen Temperatursensor im Rücklauf.
• Ist die Pumpe im Rücklauf eingebaut, installieren Sie den
Temperatursensor im Vorlauf der Anlage.
• Wurde die Regelungsart "Konstante Temperatur" aktiviert und
ist die Pumpe im Vorlauf der Anlage montiert, installieren Sie
den Temperatursensor im Rücklauf.
• Ist die Pumpe im Rücklauf montiert, können Sie den integrier-
ten Temperatursensor verwenden.
Sie können die Signalart (0-10 V oder 4-20 mA) in Abhängigkeit
des verwendeten Sensors am Bedienfeld oder mithilfe von
Grundfos GO verändern.
Abb. 29 Analogeingang für einen externen Sensor, 0-10 V
Abb. 30 Analogeingang für einen externen Sensor, 4-20 mA
Um die Förderleistung zu optimieren, können externe Sensoren
in folgenden Fällen eingesetzt werden:
Abb. 31 Beispiele für externe Sensoren
Weitere Informationen hierzu finden Sie im Abschnitt
11.4 Externe Sensoren.
Abb. 32 Beispiel für ein externes Signal für die Steuerung über
eine GLT oder SPS
MAX-Kennlinie
Normalbetrieb
MAX-Kennlinie
MIN-Kennlinie
Normalbetrieb
MIN-Kennlinie
TM05 3221 0612TM05 2948 0612
M
A
Q
H
M
A
Q
H
M
I
Q
H
M
I
Q
H
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
I
24V
I
N
Funktion oder Regelungsart Sensortyp
Wärmemengenerfassung Temperatursensor
Konstante Temperatur Temperatursensor
Proportionaldruck Drucksensor
TMTM06 7237 3416
Pos. Sensortyp
1
Kombinierter Temperatur- und Drucksensor von
Grundfos, Typ RPI T2.
Anschluss 1/2 Zoll und Signal 4-20 mA.
2
Drucksensor von Grundfos, Typ RPI.
Anschluss 1/2 Zoll und Signal 4-20 mA.
TM05 2888 0612
Vcc
Signal
1
2
24V
BMS
PLC
