3.7 Cambio de la posición de la caja de control
El símbolo de advertencia visible en la abrazadera
que mantiene unidos el cabezal y la carcasa de la
bomba pone de manifiesto un riesgo de lesión perso-
nal. Consulte las advertencias específicas a conti-
nuación.
PRECAUCIÓN
Aplastamiento de los pies
Lesión personal leve o moderada
- No deje caer el cabezal de la bomba al aflojar la
abrazadera.
PRECAUCIÓN
Sistema presurizado
Lesión personal leve o moderada
- Preste especial atención a los escapes de vapor
al aflojar la abrazadera.
Enrosque y apriete el tornillo que mantiene sujeta la
abrazadera, aplicando un par de apriete de 8 Nm ± 1
Nm. No aplique un par de apriete superior al indi-
cado, incluso aunque gotee agua de la abrazadera.
Probablemente, el agua condensada proceda del ori-
ficio de drenaje situado bajo la abrazadera.
Compruebe la posición de la abrazadera antes de
apretarla. Si la abrazadera no se encuentra en la
posición correcta, puede que la bomba sufra fugas y
resulten dañadas las piezas hidráulicas del cabezal
de la bomba.

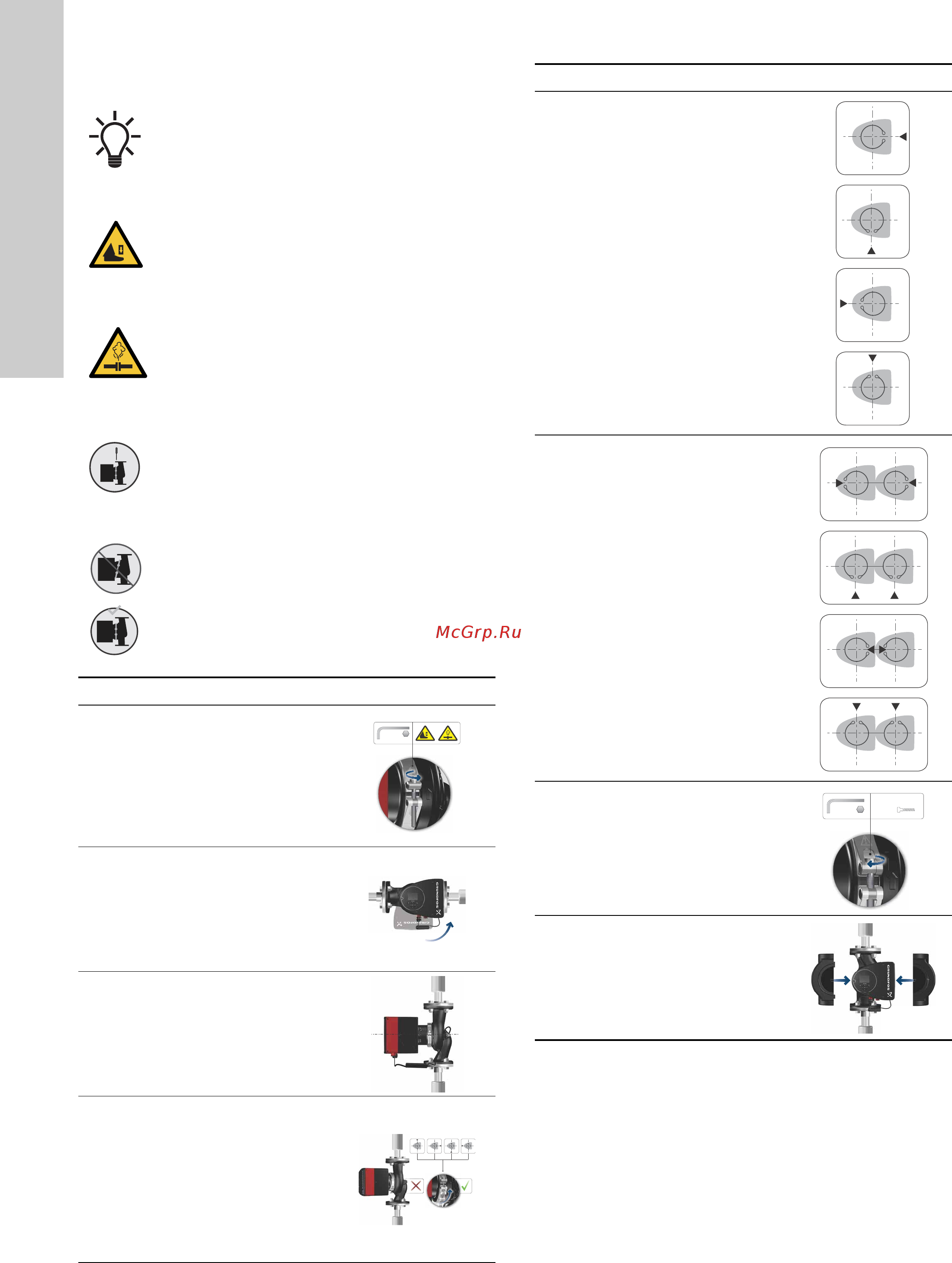

Paso Acción Ilustración
1
Afloje el tornillo de la abraza-
dera que mantiene unidos el
cabezal y la carcasa de la
bomba.
Si afloja demasiado el torni-
llo, el cabezal se despren-
derá completamente de la
carcasa de la bomba.
TM05 2867 3216
2
Con cuidado, gire el cabezal
de la bomba hasta la posición
deseada.
Si el cabezal de la bomba
está atascado, libérelo gol-
peándolo suavemente con un
martillo de caucho.
TM05 2868 3216
3
Coloque la caja de control en
posición horizontal, de tal
modo que el logotipo de
Grundfos quede en posición
vertical. El eje del motor debe
quedar situado en posición
horizontal.
TM05 2869 3216
4
Sitúe la holgura de la abraza-
dera en las posiciones indica-
das en los pasos 4a o 4b
para evitar obstruir el orificio
de drenaje de la carcasa del
estátor.
TM05 2870 0612
8Nm!
5.0
4a
Bomba sencilla.
Sitúe la abrazadera de forma
que la holgura quede orien-
tada hacia la flecha
(esto es, hacia las 3, hacia
las 6, hacia las 9 o hacia las
12 en punto).
TM05 2918 3216
4b
Bomba doble.
Sitúe las abrazaderas de
forma que las holguras que-
den orientadas hacia las fle-
chas
(esto es, hacia las 3, hacia
las 6, hacia las 9 o hacia las
12 en punto).
TM05 2917 3216
5
Enrosque y apriete el tornillo
que mantiene sujeta la abra-
zadera, aplicando un par de
apriete de 8 Nm ± 1 Nm.
No vuelva a apretar el tornillo
si gotea agua condensada de
la abrazadera.
TM05 2872 0612
6
Instale las cubiertas aislan-
tes.
Las cubiertas aislantes para
bombas pertenecientes a sis-
temas de aire acondicionado
y refrigeración deben solici-
tarse en un pedido aparte.
TM05 2874 3216
