Português (PT)
946

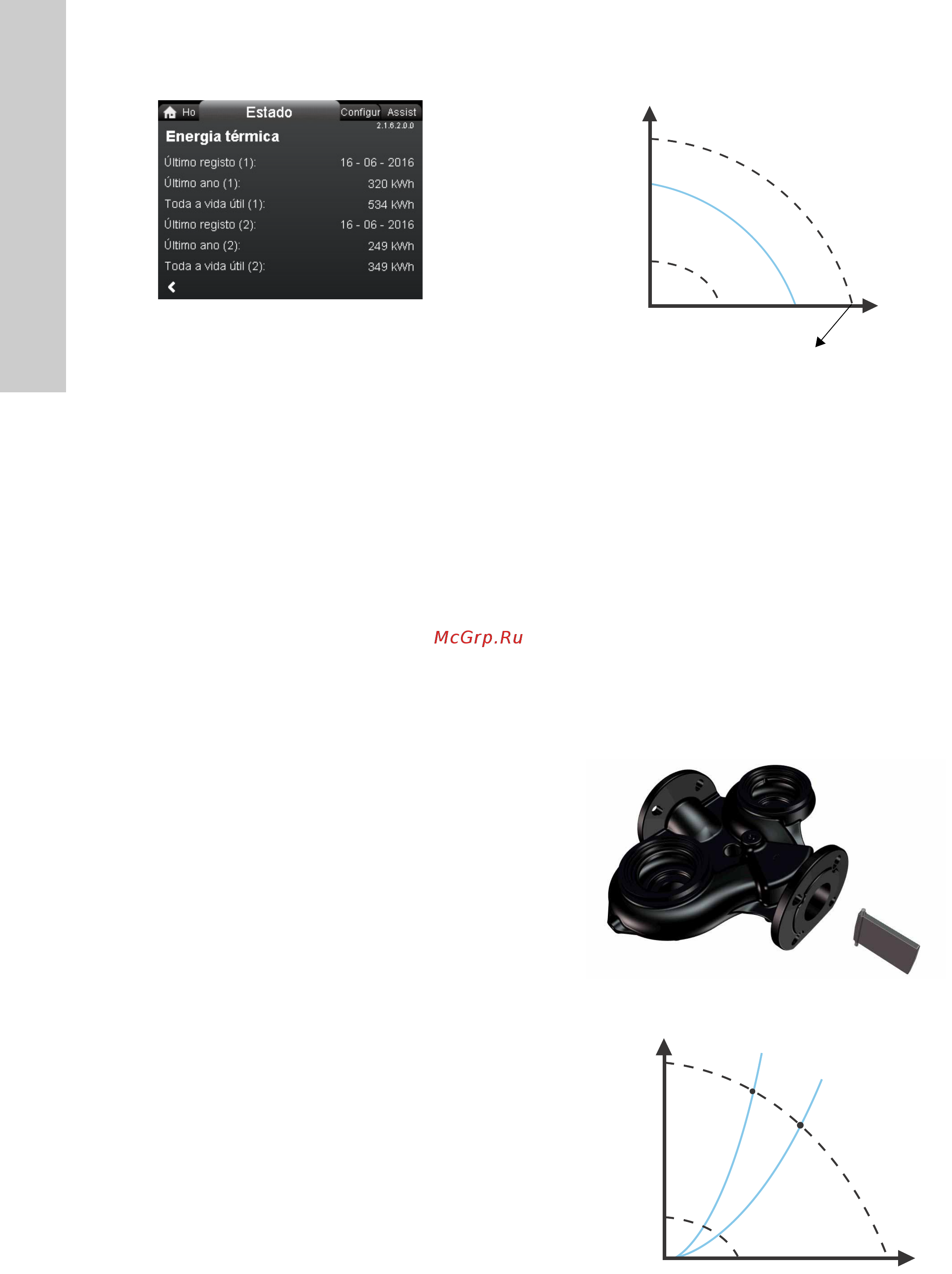

"Energia térmica"
Navegação
"Home" > "Estado" > "Contador en. térmica" > "Energia térmica"
"Energia térmica"
É possível medir o aquecimento e o arrefecimento no mesmo sis-
tema. Se um sistema for utilizado para aquecimento e arrefeci-
mento, são automaticamente exibidos dois contadores no visor.
O carimbo de hora da data indica a utilização mais recente do
contador em questão.
O valor de "latest year (2)" (último ano) representa as últimas 52
semanas consecutivas nas quais o circulador esteve ligado à ali-
mentação. O utilizador pode repor o valor manualmente.
8.9 Influência do valor de ajuste externo
A influência do valor de ajuste externo é geralmente utilizada
para controlar a velocidade através de um sinal de 0-10 V.
Siga o guia passo-a-passo para concluir a configuração da
entrada de sensor. Comece pelo visor da unidade e termine com
o visor de resumo.
1. Verifique os valores introduzidos.
2. Prima [OK] para confirmar e ativar as configurações.
3. Regresse ao menu "Configuraç." e localize "Função valor de
ajuste externo.".
4. Selecione a função "Linear com MIN". Consulte a
secção "Função valor de ajuste externo.".
8.10 Precisão da estimativa de caudal
O sensor interno calcula a estimativa da diferença de pressão
entre o orifício de aspiração e de descarga do circulador. A
medida não é uma medida direta de pressão diferencial, mas,
conhecendo o design hidráulico do circulador, pode calcular a
pressão diferencial ao longo do circulador. A velocidade e potên-
cia fornecem uma estimativa direta do ponto de funcionamento
efetivo ao qual o circulador está a funcionar.
O caudal calculado apresenta uma precisão especificada como
+/- xx % de Q
max
. Quanto menor o caudal do circulador, menos
precisa será a leitura. Consulte também a secção
8.8.6 "Contador en. térmica".
Exemplo:
Fig. 58 Q
max
1. MAGNA3 65-60 possui um Q
max
de 40 m
3
/h.
A precisão típica de 5 % representa 2 m
3
/h de imprecisão de
Q
max
+/- 2 m
3
/h.
2. Esta precisão é válida para toda a área QH. Se o circulador
indica 10 m
3
/h, a medição é 10 +/- 2 m
3
/h.
3. O caudal pode ser de 8-12 m
3
/h.
A utilização de uma mistura de água e etilenoglicol irá diminuir a
precisão.
Se o caudal for inferior a 10 % de Q
max
, o visor indica um caudal
baixo.
8.11 Cabeças de circulador em circuladores duplos
O corpo do circulador duplo possui uma válvula de charneira no
lado da descarga. A válvula de charneira sela o orifício do corpo
do circulador inativo para evitar que o líquido bombeado regresse
ao lado da aspiração. Consulte a fig. 59. Devido à válvula de
charneira, existe uma diferença no sistema hidráulico entre as
duas cabeças do circulador. Consulte a fig. 60.
Fig. 59 Corpo do circulador duplo com válvula de charneira
Fig. 60 Diferença hidráulica entre as duas cabeças do circula-
dor
2.1.6.2.0.0 Energia térmica
TM05 2448 5111TM06 1565 2514TM06 1566 2514
H
Q
Máx.
Mín.
Qmax
H
Q
Cabeça direita do circulador
Cabeça esquerda
do circulador
