Svenska (SE)
1159

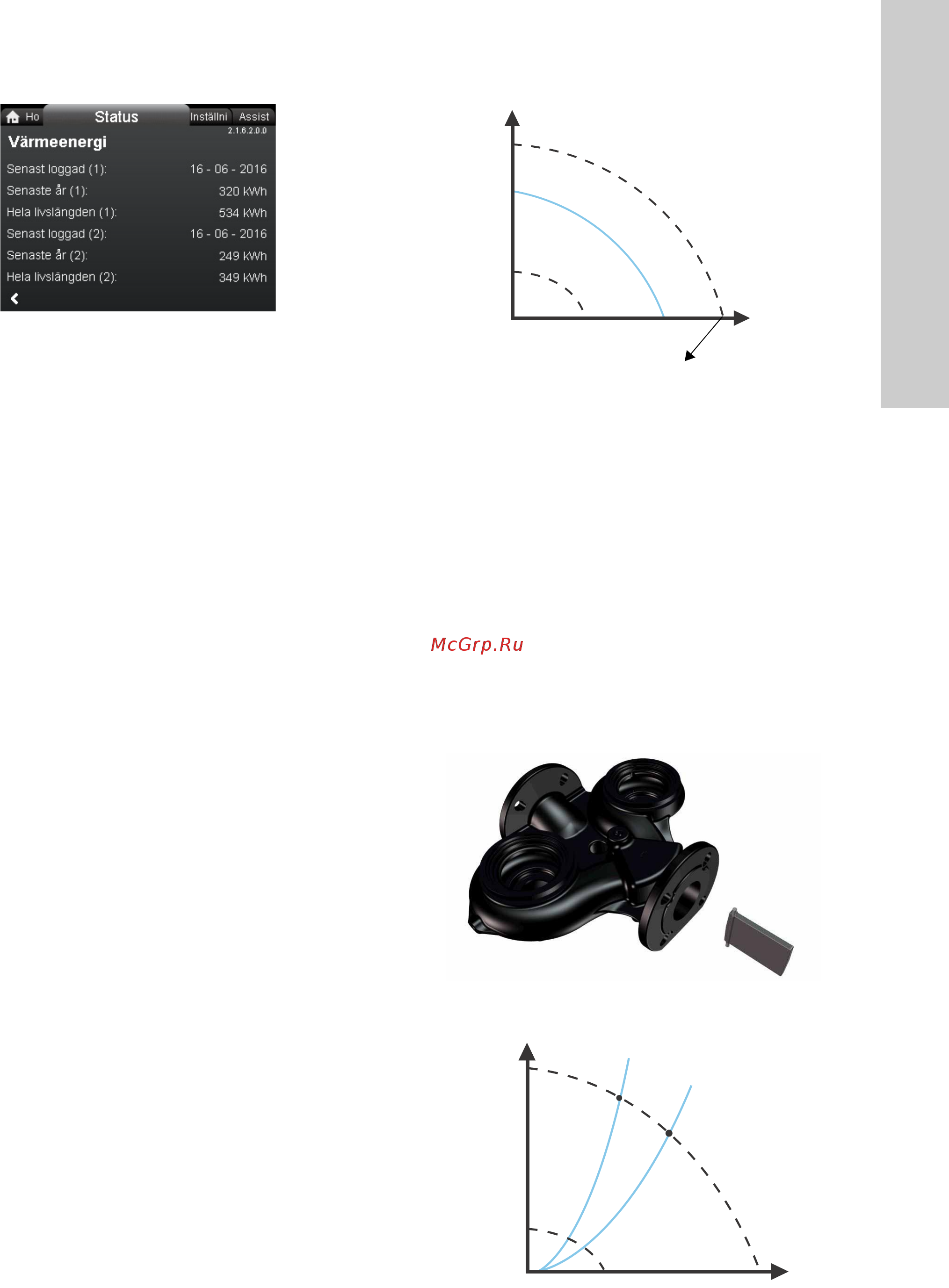

"Värmeenergi"
Navigering
"Home" > "Status" > "Energimätare" > "Värmeenergi"
"Värmeenergi"
Både värme och kyla kan mätas i samma system. Om ett system
används för både uppvärmning och kylning, visas två räknare
automatiskt på displayen.
Datumets tidsstämpel indikerar senaste användning av en speci-
fik räknare.
Värdet för "senaste år (2)" representerar 52 veckor i följd då pum-
pen varit strömförsörjd. Användaren kan återställa värdet manu-
ellt.
8.9 Extern börvärdesinfluens
Extern börvärdespåverkan används normalt för att styra varvtalet
efter ett börvärde med hjälp av en 0-10 V signal.
Följ den stegvisa guiden för att slutföra inställningen av sensorin-
gången. Börjar med visning av enheten och slutar med visning av
sammanfattningen.
1. Kontrollera angivna värden.
2. Tryck på [OK] för att bekräfta och aktivera inställningarna.
3. Återgå till menyn Inställningar" och leta upp "Extern börvär-
desfunktion".
4. Välj funktionen "Linjär med MIN". Se avsnitt "Extern börvär-
desfunktion".
8.10 Flödesuppskattningens noggrannhet
Den interna sensorn uppskattar tryckdifferensen mellan pumpens
in- och utloppsport. Mätningen är inte en direkt differenstrycks-
mätning, men genom att känna till pumpens hydrauliska design,
kan differenstrycket över pumpen uppskattas. Varvtalet och effek-
ten ger en direkt uppskattning av den verkliga driftpunkten vid vil-
ken pumpen körs.
Det beräknade flödet har en noggrannhet specificerad som +/- xx
% of Q
max
. Ju mindre flöde genom pumpen desto mindre nog-
grann blir avläsningen. Se även avsnitt 8.8.6 "Energimätare".
Exempel:
Fig. 58 Q
max
1. MAGNA3 65-60 har en Q
max
på 40 m
3
/h.
Normalt betyder 5 % noggrannhet 2 m
3
/h avvikelse för Q
max
+/- 2 m
3
/h.
2. Denna noggrannhet gäller för hela QH-området. Om pumpen
indikerar 10 m
3
/h, är mätningen 10 +/- 2 m
3
/h.
3. Flödet kan vara från 8-12 m
3
/h.
Användningen av en blandning av vatten och etenglykol minskar
denna noggrannhet.
Om flödet är mindre än 10 % av Q
max
, visar displayen lågt flöde.
8.11 Drivsidor i dubbelpumpar
Dubbelpumpens hus har en klaffventil på utloppssidan. Klaffventi-
len tätar av porten på den vilande drivsidan för att förhindra att
den pumpade vätskan strömmar tillbaka till inloppssidan. Se figur
59. På grund av klaffventilen finns det en hydraulisk skillnad mel-
lan de två drivsidorna. Se figur 60.
Fig. 59 Dubbelpumphus med klaffventil
Fig. 60 Hydraulisk skillnad mellan de två drivsidorna
2.1.6.2.0.0 Värmeenergi
TM05 2448 5111TM06 1565 2514TM06 1566 2514
H
Q
Max.
Min.
Qmax
H
Q
Höger drivsida
Vänster drivsida
