3.7 Zmiana pozycji skrzynki sterowniczej
Symbol ostrzeżenia na obejmie zaciskowej łączącej
głowicę pompy z korpusem pompy wskazuje na
zagrożenie obrażeniami. Patrz: ostrzeżenia poniżej.
UWAGA
Ryzyko zmiażdżenia stóp
Niewielkie lub umiarkowane obrażenia ciała
- Podczas luzowania obejmy zaciskowej nie wolno
dopuścić do upadku głowicy pompy.
UWAGA
System ciśnieniowy
Niewielkie lub umiarkowane obrażenia ciała
-Należy zwrócić szczególną uwagę na uwalniane
opary podczas zwalniania obejmy zaciskowej.
Umieścić i dokręcić śrubę przytrzymującą obejmę
z momentem 8 Nm ± 1 Nm. Nie dokręcać śruby
zwiększym momentem, nawet jeżeli z obejmy kapie
woda. Woda (skondensowana para wodna)
najprawdopodobniej wydostaje się z otworu
spustowego znajdującego się pod obejmą
.
Przed zaciśnięciem obejmy sprawdzić jej położenie.
Nieprawidłowe ustawienie obejmy spowoduje wyciek
z pompy i doprowadzi do uszkodzenia elementów
hydraulicznych w głowicy pompy.

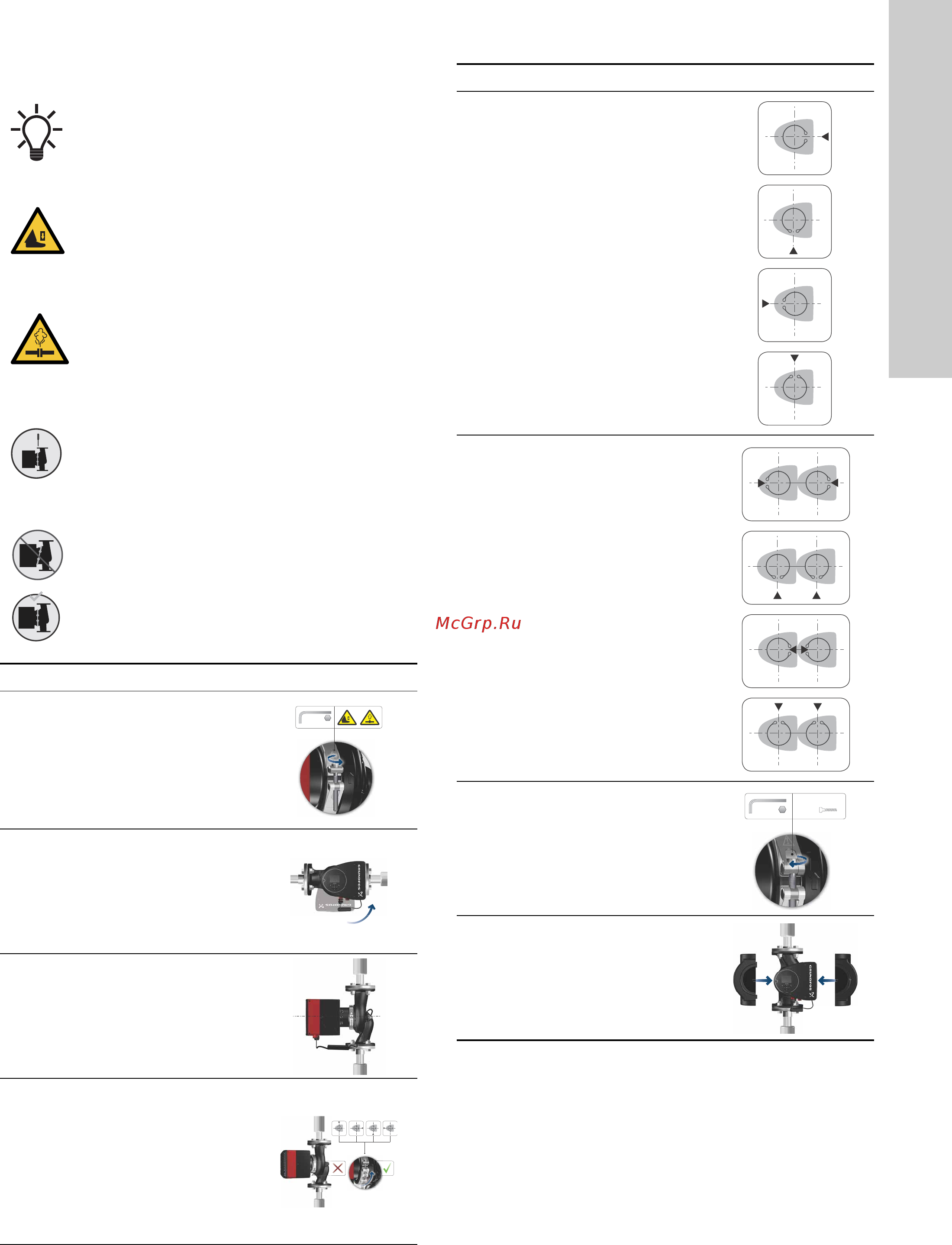

Krok Działanie Ilustracja
1
Poluzować śrubę obejmy
zaciskowej łączącej głowicę
pompy z korpusem pompy.
Nadmierne poluzowanie
śruby spowoduje całkowite
odłączenie głowicy pompy od
korpusu pompy.
TM05 2867 3216
2
Ostrożnie obrócić głowicę
pompy w nowe położenie.
Jeżeli obracanie głowicy jest
niemożliwe, należy odłączyć
ją od korpusu lekkim
uderzeniem młotka
gumowego.
TM05 2868 3216
3
Ustawić skrzynkę
sterowniczą w pozycji
poziomej, w której logo
Grundfos będzie ustawione
pionowo. Wał silnika musi
znaleźć się w położeniu
poziomym.
TM05 2869 3216
4
Ustawić przerwę obejmy
zaciskowej w sposób
przedstawiony w opisie kroku
4a lub 4b ze względu na
otwór odwadniający
w obudowie stojana.
TM05 2870 0612
8Nm!
5.0
4a
Pompa pojedyncza.
Ustawić obejmę zaciskową
tak, aby jej przerwa była
zwrócona w kierunku strzałki.
Mogą to być położenia
godziny 3, 6, 9 lub 12.
TM05 2918 3216
4b
Pompa podwójna.
Ustawić obejmy zaciskowe
tak, aby ich przerwy były
zwrócone w kierunku
strzałek.
Mogą to być położenia
godziny 3, 6, 9 lub 12.
TM05 2917 3216
5
Umieścić i dokręcić śrubę
przytrzymującą obejmę
z momentem 8 Nm ± 1 Nm.
Nie dokręcać ponownie
śruby, jeżeli z obejmy ścieka
kondensat.
TM05 2872 0612
6
Zamontować okładziny
termoizolacyjne.
Okładziny termoizolacyjne do
pomp do instalacji
klimatyzacyjnych
ichłodniczych należy
zamawiać oddzielnie.
TM05 2874 3216
