Grundfos MAGNA3 D 32-80 180 97924451 [381/1656] Suomi fi

Suomi (FI)

381

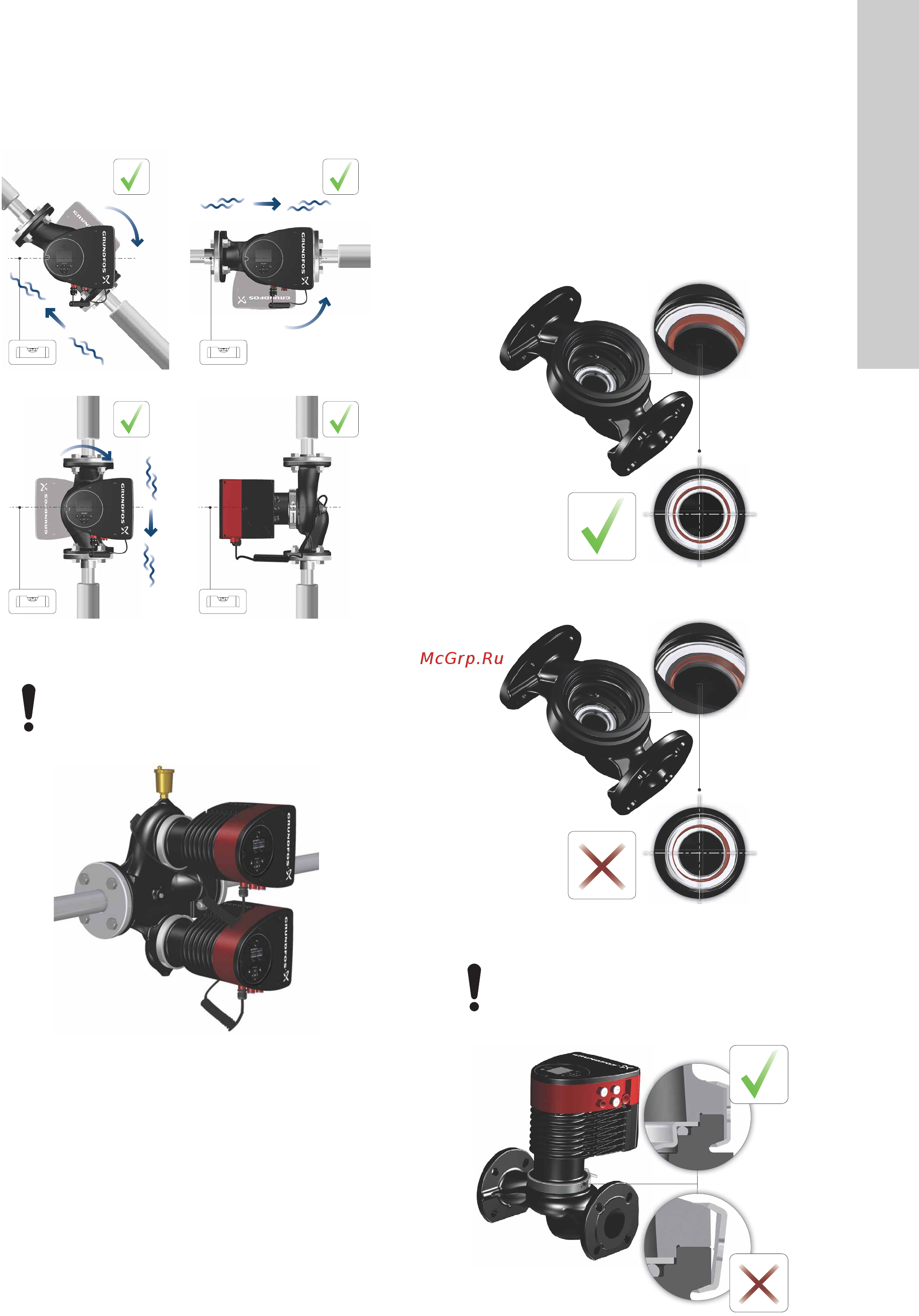

3.5 Pumppupään asennot

Riittävän jäähdytyksen varmistamiseksi pumppupään on oltava

vaaka-asennossa siten, että Grundfos-logo on pystyasennossa.

Katso kuva 9.

Kuva 9 Pumppupää vaaka-asennossa

Kuva 10 Automaattinen ilmanpoistin

3.6 Moottoriosan asento

Jos moottoriosa irrotetaan ennen kuin pumppu on asennettu put-

kistoon, ole erityisen tarkkana kiinnittäessäsi moottoriosaa pump-

pupesään:

1. Tarkasta silmämääräisesti, että tiivistejärjestelmän uiva ren-

gas on keskellä. Katso kuvat 11 ja 12.

2. Laske moottoriosa roottorin akselin ja juoksupyörän kanssa

varovasti pumppupesään.

3. Varmista, että pumppupesän ja moottoriosan kosketuspinnat

ovat toisiaan vasten ennen kiristysrenkaan kiristystä. Katso

kuva 13.

Kuva 11 Oikein keskitetty tiivistejärjestelmä

Kuva 12 Virheellisesti keskitetty tiivistejärjestelmä

Kuva 13 Moottoriosan kiinnitys pumppupesään

TM05 2915 3216

Vaakasuoraan putkeen asennettuihin kaksipesäi-

siin pumppuihin on aina asennettava automaatti-

nen ilmanpoistin (Rp 1/4) pumppupesän korkeim-

paan kohtaan. Katso kuva 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Tarkista kiristysrenkaan asento ennen sen kiris-

tystä. Virheellisesti asennettu kiristysrengas voi

aiheuttaa vuotoja pumpussa ja vahingoittaa moot-

toriosan nesteosia. Katso kuva 13.

TM05 5837 3216
