Grundfos MAGNA3 D 32-80 180 97924451 [115/1656] Čeština cz

Čeština (CZ)

115

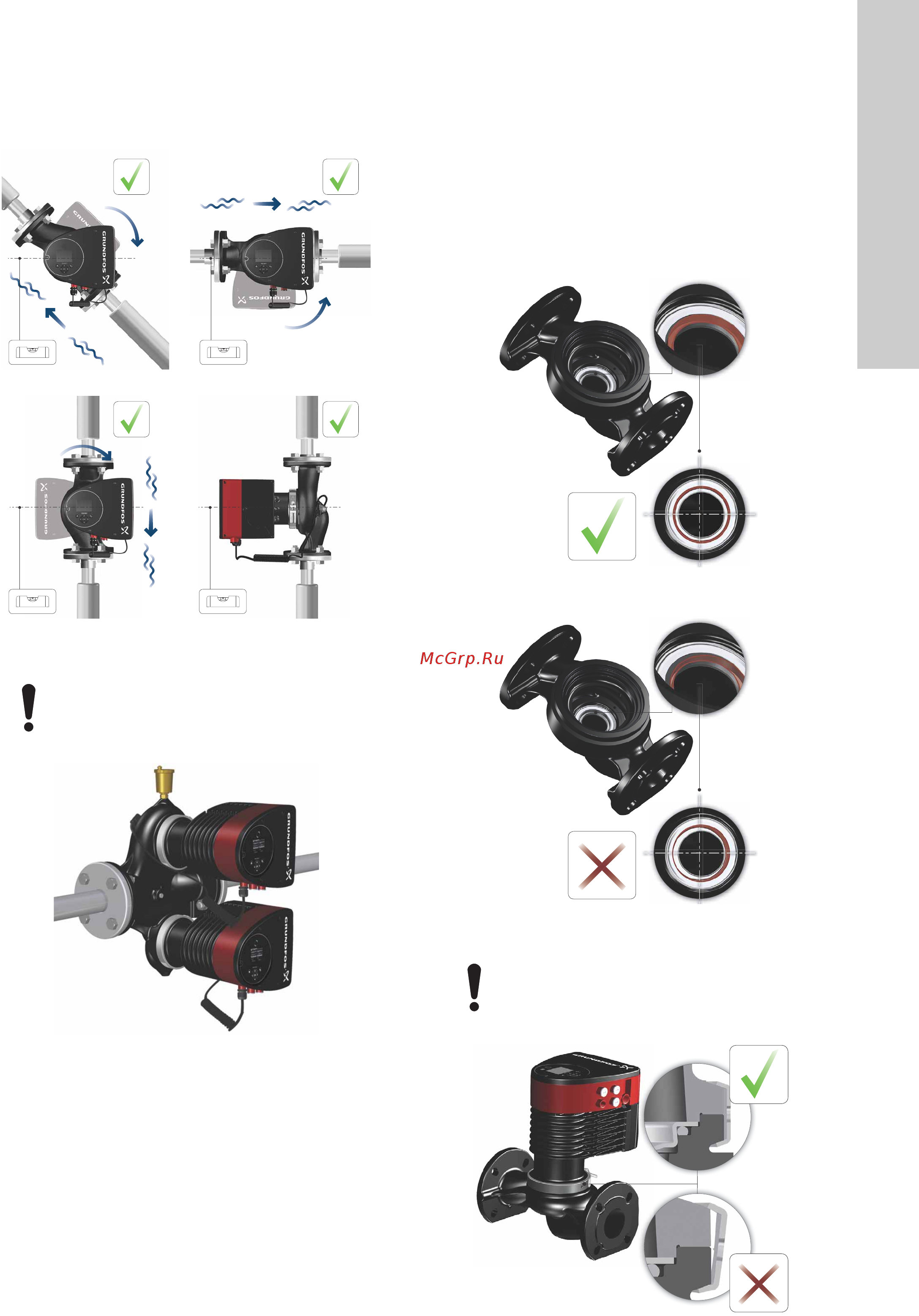

3.5 Polohy řídicí jednotky

K zajištění dostatečného chlazení musí být řídicí jednotka

v horizontální poloze s logem Grundfos ve vertikální poloze. Viz

obr. 9.

Obr. 9 Čerpadlo s řídicí jednotkou v horizontální poloze

Obr. 10 Automatický odvzdušňovací ventil

3.6 Poloha hlavy čerpadla

Jestliže hlavu čerpadla odstraníte před instalací čerpadla do

potrubí, věnujte zvláštní pozornost uchycení hlavy čerpadla do

tělesa čerpadla:

1. Vizuálně zkontrolujte, zda plovoucí kroužek v těsnicí soustavě

je vystředěn. Viz obr. 11 a 12.

2. Jemně spusťte hlavu čerpadla s hřídelí motoru a oběžným

kolem do tělesa čerpadla.

3. Před dotažením stahovacího pásu zkontrolujte, zda se

kontaktní plocha tělesa čerpadla a hlava čerpadla dotýkají.

Viz obr. 13.

Obr. 11 Správně vystředěná těsnicí soustava

Obr. 12 Nesprávně vystředěná těsnicí soustava

Obr. 13 Upevnění hlavy čerpadla k tělesu čerpadla

TM05 2915 3216

Zdvojená čerpadla instalovaná v horizontálním

potrubí vybavte automatickým odvzdušňovacím

ventilem (Rp 1/4) umístěným v horní části tělesa

čerpadla. Viz obr. 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Před dotáhnutím stahovacího pásu zkontrolujte

jeho polohu. Nesprávné umístění stahovacího pásu

bude mít za následek úniky z čerpadla a poškození

hydraulických dílů v hlavě čerpadla. Viz obr. 13.

TM05 5837 3216
