Русский (RU)
1093
"Пост. темп."
Данный режим управления обеспечивает постоянство
температуры. Режим постоянной температуры удобен для
применения в системах горячего водоснабжения; он
предназначен для управления расходом с целью
поддержания фиксированной температуры в системе. См.
рис. 39. Во время использования этого режима управления не
допускается установка в системе балансировочных клапанов.
Если насос установлен в подающем
трубопроводе, то в
обратный трубопровод системы необходимо установить
датчик температуры. Датчик следует устанавливать как
можно ближе к прибору-потребителю, например, к радиатору,
теплообменнику и т.д.
Рекомендуется устанавливать насос на подающем
трубопроводе.
Если насос установлен в обратном трубопроводе системы,
можно использовать встроенный датчик температуры. Датчик
следует устанавливать как можно ближе к
прибору-потребителю, например, к радиатору,
теплообменнику и т.д.
Использование режима управления по постоянной
температуре также снижает риск размножения бактерий в
системе (например, легионеллы).
Диапазон датчика:
• минимум -10 °C;
• максимум 130 °C.
С целью повышения надёжности работы насоса, рабочий
диапазон датчика рекомендуется задавать в пределах от -5
до +125 °C.

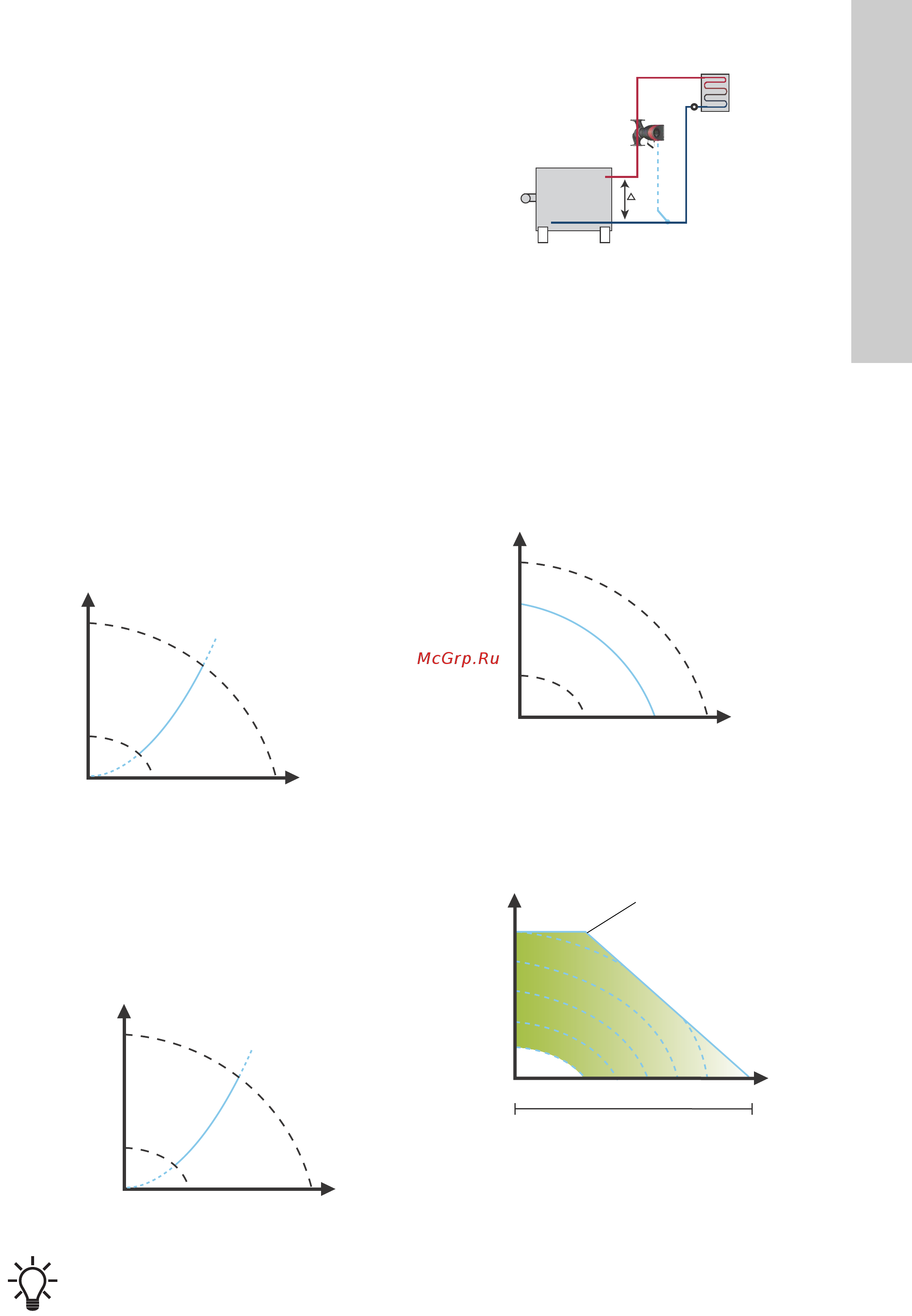

Рис. 39 Постоянная температура
"Перепад тем-ры"
Данный режим
управления обеспечивает постоянный
перепад температуры в системах отопления и охлаждения.
Режим регулирования по перепаду температур имеется в
модели B. Исполнение указано на фирменной табличке. См.
рис. 22.
В данном режиме управления насос поддерживает
постоянный перепад температуры между насосом и внешним
датчиком. См. рисунки 40 и 41.
Рис. 40 Перепад температуры
Рис. 41 Перепад температуры
Константы
регулятора, а именно коэффициент усиления, K
p,
и время интегрирования, T
i
, имеют заводские настройки:
усиление равно 1, а суммарное время составляет 8 секунд. В
некоторых случаях необходимо изменить настройки в
зависимости от применения и контролируемого параметра.
См. раздел 8.6.4 "
Настройки регулятора
".
"Крив.пост.хар."
Насос можно настроить на работу с постоянной
характеристикой, т. е. в режиме, аналогичном эксплуатации
нерегулируемого насоса. См. рис. 42.
Настройка требуемой частоты вращения может выполняться
в процентах от максимальной частоты вращения в диапазоне
от минимума до 100 %.
Рис. 42 Постоянная характеристика
Если частота вращения насоса установлена в диапазоне
между минимальным и
максимальным значениями, то когда
насос работает по максимальной характеристике, мощность и
давление ограничены. Это означает, что максимальную
производительность можно достичь при частоте вращения
менее 100 %. См. рис. 43.
Рис. 43 Ограничения по мощности и давлению, влияющие
на максимальную характеристику
TM05 2451 5111TM05 2451 5111
Требуется установить внешний датчик
температуры.
H
Q
H
Q
∆t
TM05 8236 2113TM05 2446 0312TM05 4266 2212
t
H
Q
H
Q
Min.
30%
50%
70%
90%
Ограниченная
максимальная
характеристика
Настройка частоты вращения в
диапазоне от минимума до 100 %
