8.6.4 "Regulatorens indstillinger"
En ændring i forstærknings- og integraltidsværdierne får indfly-
delse på alle reguleringsformer. Hvis du ændrer reguleringsfor-
men til en anden reguleringsform, skal forstærknings- og integral-
tidsværdierne ændres til fabriksindstillingerne.
Fabriksindstillinger for alle andre reguleringsformer:
Forstærkningen, K
p
, er lig med 1.
Integraltiden, T
i
, er lig med 8.
Tabellen nedenfor angiver anbefalede indstillinger af regulatoren:
Hvis du bruger den indbyggede temperatursensor som den ene af
sensorerne, skal du installere pumpen så tæt som muligt ved for-
brugeren.
1)
I varmeanlæg medfører en forøgelse af pumpens ydelse en
stigning i temperaturen ved sensoren.
2)
I køleanlæg medfører en forøgelse af pumpens ydelse et fald i
temperaturen ved sensoren.
3)
Indbygget temperatursensor.
L1: Afstand i meter mellem pumpe og forbruger.
L2: Afstand meter mellem pumpe og sensor.
Retningslinjer for indstilling af PI-regulator
Til de fleste anvendelser vil fabriksindstillingen af regulatorkon-
stanterne, forstærkning og integraltid, sikre optimal pumpedrift.
Men i nogle anvendelser kan det være nødvendigt at justere
regulatoren.

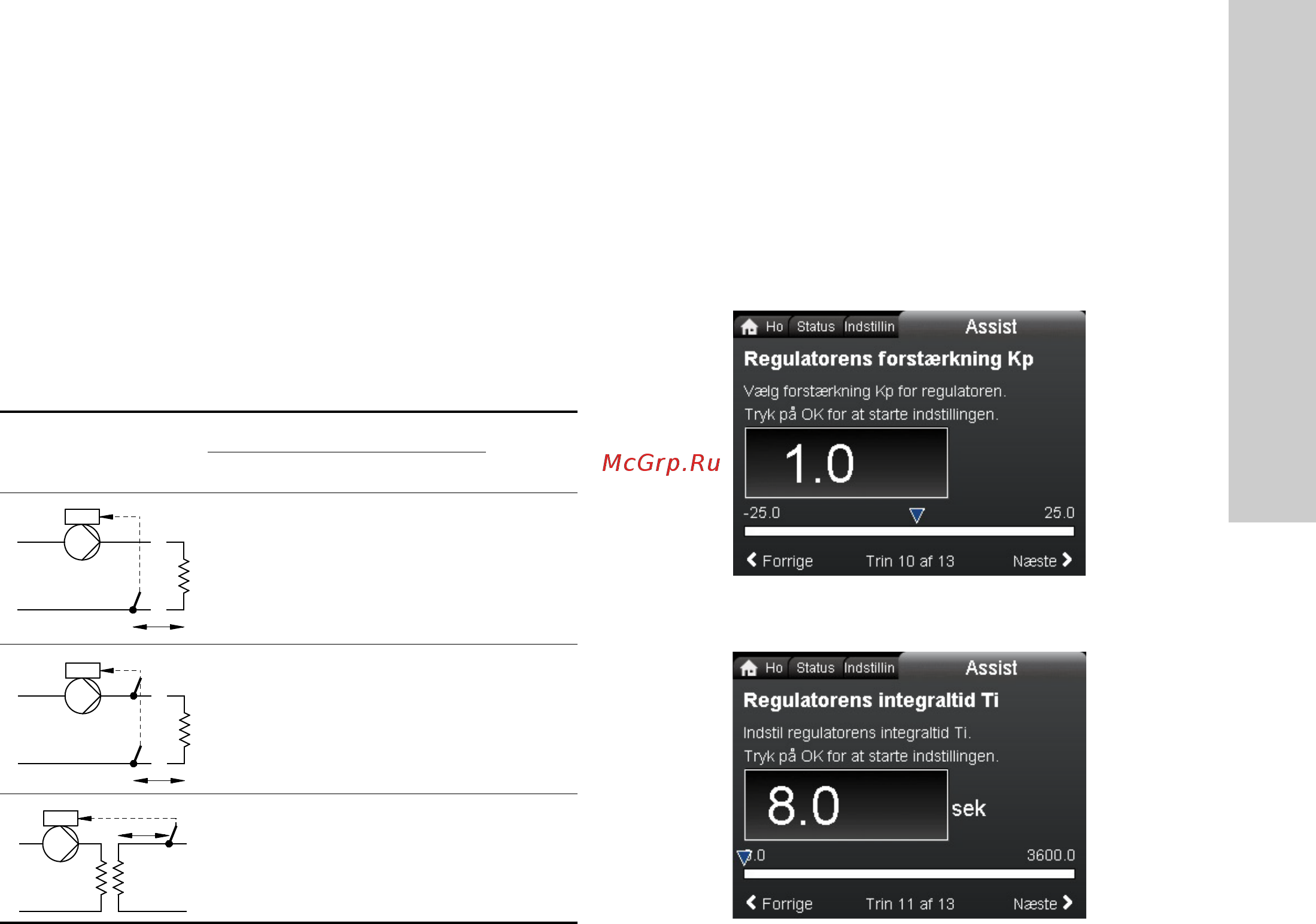

Du finder sætpunktet som er vist i figur 44 og 45. For yderligere
oplysninger om indstilling, se "Assist"-menuen i afsnit
8.8.1 "Pumpeopsætning, Assist".
Fig. 44 "Regulatorens forstærkning Kp"
Fig. 45 "Regulatorens integraltid Ti"
Fremgangsmåde:
1. Øg forstærkningen indtil motoren bliver ustabil. Ustabilitet kan
konstateres ved at iagttage om den målte værdi begynder at
svinge. Derudover kan ustabilitet høres eftersom motoren
begynder at pendle.
Nogle anlæg, for eksempel temperaturreguleringer, reagerer
langsomt hvilket betyder at der kan gå adskillige minutter før
motoren bliver ustabil.
2. Indstil forstærkningen til halvdelen af den værdi som gjorde
motoren ustabil.
3. Reducér integraltiden indtil motoren bliver ustabil.
4. Indstil integraltiden til det dobbelte af den værdi som gjorde
motoren ustabil.
Tommelfingerregel
Øg forstærkningen hvis regulatoren reagerer for langsomt.
Dæmp anlægget ved at reducere forstærkningen eller øge inte-
graltiden hvis regulatoren pendler eller er ustabil.
Model A:
Brug Grundfos GO til at ændre regulatorkonstanterne, forstærk-
ning og integraltid. Du kan kun indstille positive værdier.
Model B og C:
Ændr reguleringsindstillingerne ved hjælp af displayet eller
Grundfos GO. Du kan indstille både positive og negative værdier.
Anlæg/anvendelse
K
p
T
i
Varmeanlæg
1)
Køleanlæg
2)
0,5 - 0,5
10 + 5
(L
1
+ L
2
)
- 0,5
10 + 5
(L
1
+ L
2
)
0,5 - 0,5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
