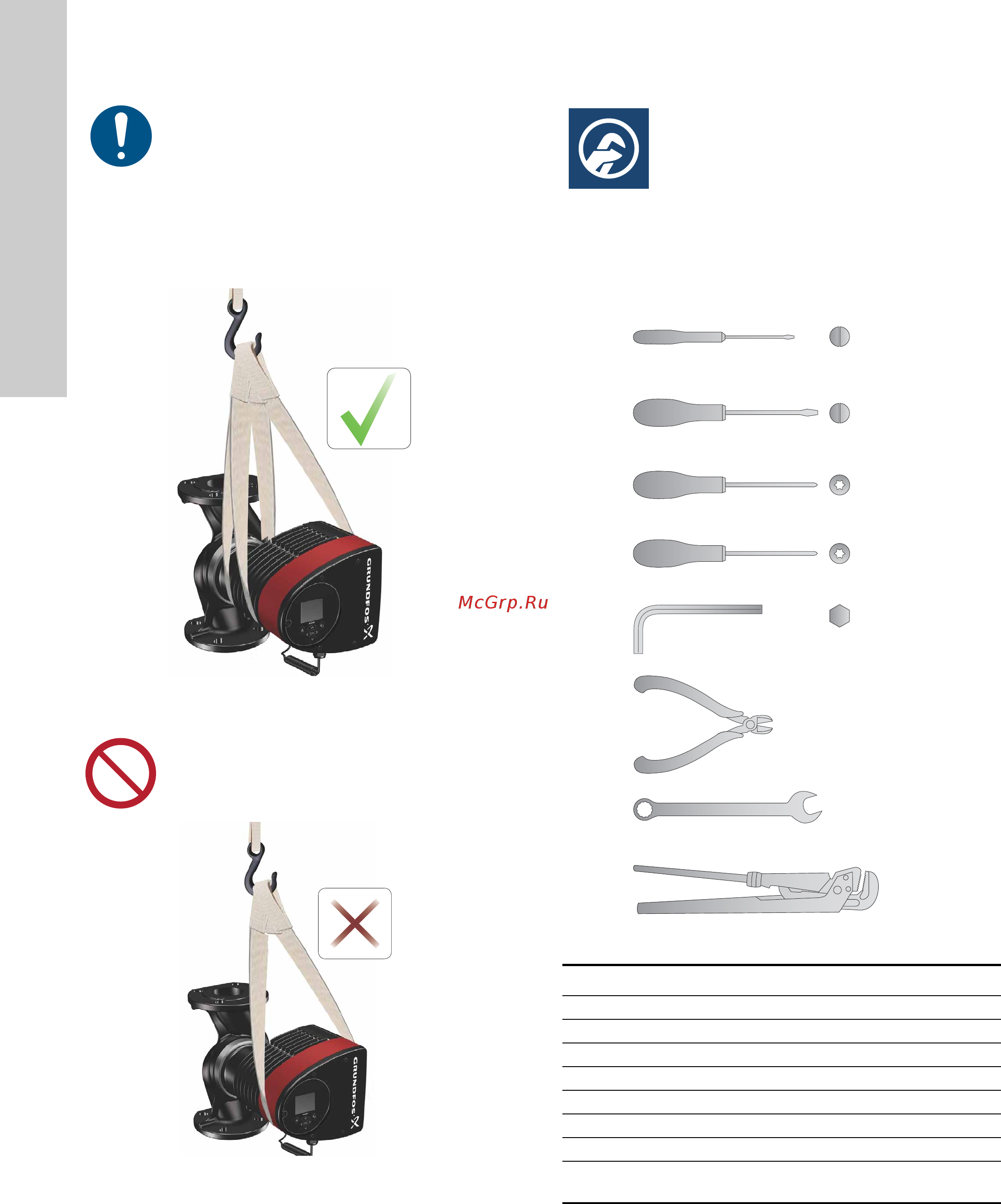

2.3 Anheben der Pumpe

Heben Sie die Pumpe immer direkt am Pumpenkopf oder an den

Kühlrippen an. Siehe Abb. 5.

Bei großen Pumpen kann es erforderlich sein, eine Hebevorrich-

tung zu verwenden. Bringen Sie die Hebegurte wie in Abb. 5 dar-

gestellt an.

Abb. 5 Richtiges Anheben der Pumpe

Abb. 6 Falsches Anheben der Pumpe

3. Produktinstallation

3.1 Aufstellungsort

Die Pumpe ist ausschließlich für die Innenmontage bestimmt.

3.2 Werkzeuge

Abb. 7 Empfohlene Werkzeuge

Beachten Sie die örtlich geltenden Grenzwerte für

das manuelle Heben und Bewegen von Gegenstän-

den.

TM05 5820 3216

Heben Sie den Pumpenkopf niemals am Schaltkas-

ten (d. h. am roten Bereich der Pumpe) an. Siehe

Abb. 6.

TM05 5821 3216

TM05 6472 4712

Pos. Werkzeug Größe

1 Schlitzschraubendreher 0,6 x 3,5 mm

2 Schlitzschraubendreher 1,2 x 8,0 mm

3 Torx-Schraubendreher TX10

4 Torx-Schraubendreher TX20

5 Innensechskantschlüssel 5,0 mm

6 Seitenschneider

7 Gabelschlüssel Je nach Nennweite

8 Rohrzange

Nur für Pumpen mit

Gewindeanschluss

0.6 x 3.5

5.0

1.2 x 8.0

TX20

TX10
