1529
8.8.6 "열 에너지 계기"
열 에너지 모니터는 시스템의 열 에너지 소비량을 계산하는 모니터
링 기능입니다. 계산에 필요한 내장된 유량 계산은 최대 유량의 ±
10 %의 부정확도를 갖고 있습니다. 또한 계산에 필요한 온도 측정
값은 센서 종류에 따라 다소 부정확할 수 있습니다. 따라서 열 에너
지 값은 과금 목적으로 사용할 수 없습니다. 그러나, 열 에너지 값
은 시스템 불균형으로 인한 과도한 에너지 비용을 방지하기 위한
최적화 목적에 적합합니다.
열 에너지 모니터는 펌프 설치 위치에 따라 추가 온도 센서를 공급
배관 또는 회수 배관에 설치할 것을 요구합니다.

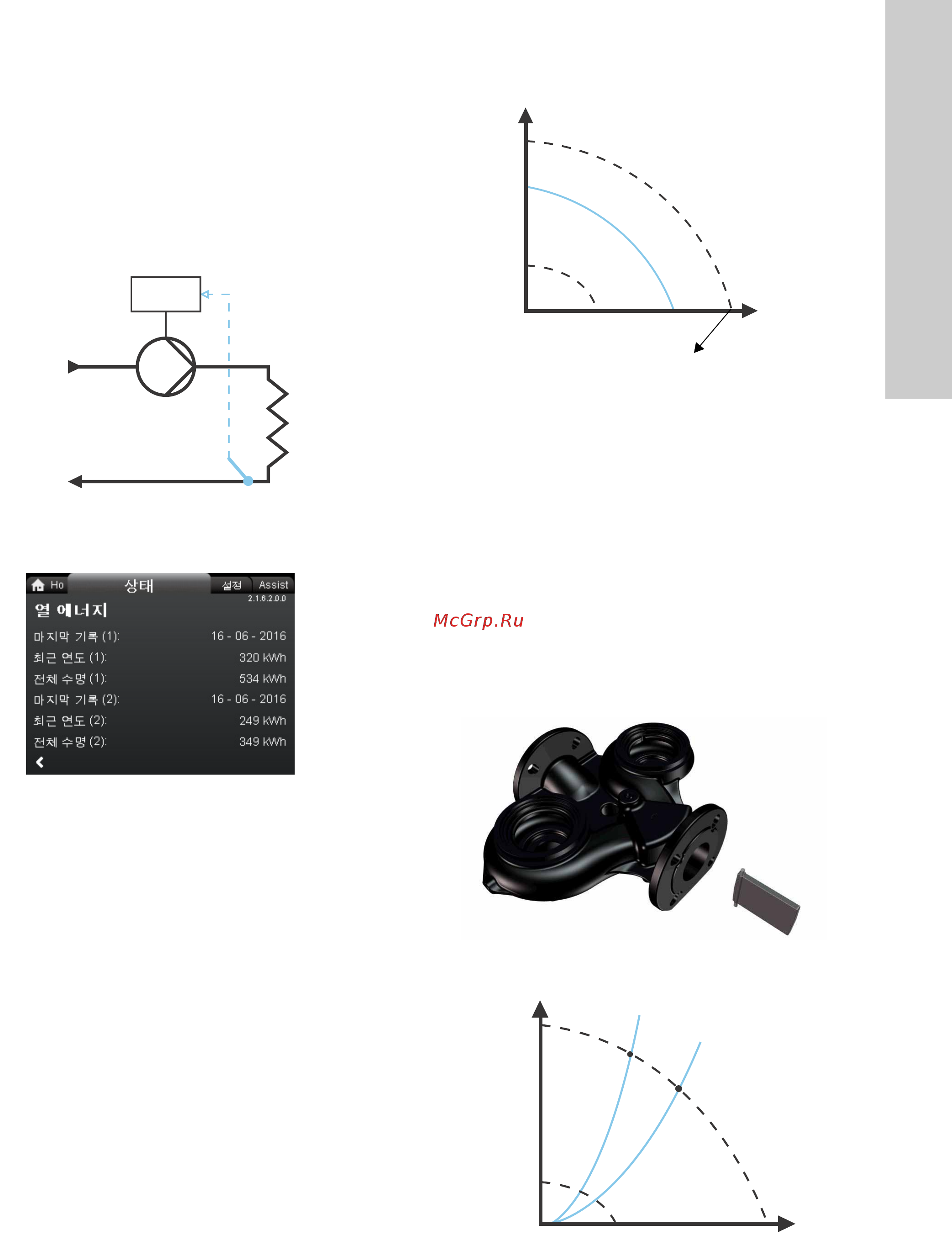

그림 57 열 에너지 모니터 내장형 MAGNA3
"열 에너지"
탐색
"Home" > "상태" > "열 에너지 계기" > "열 에너지"
"열 에너지"
난방과 냉방을 동시에 측정할 수 있습니다. 시스템이 난방과 냉방
모두에 사용될 경우, 카운터 두 개가 디스플레이에 자동으로 표시
됩니다.
날짜 시간 스탬프는 특정 카운터가 최근에 사용되었음을 나타냅니
다.
"최근 년도 (2)"의 값은 펌프에 전원이 공급된 경우 최근의 연속 52
주를 나타냅니다. 사용자가 값을 수동으로 초기화할 수 있습니다.
8.9 외부 설정값 조정
외부 설정값 조정은 일반적으로 0-10 V 신호를 사용하여 속도를
제어하는 데 사용됩니다.
단계별 가이드를 따라 센서 입력 설정을 완료하십시오. 단위 디스
플레이에서 시작하여 요약 디스플레이에서 종료하십시오.
1. 입력한 값을 확인하십시오.
2. [OK]를 눌러 설정을 확인하고 활성화하십시오.
3. "설정" 메뉴로 돌아가서 "외부 설정값 기능"을 찾으십시오.
4. "최소값의 선형" 기능을선택하십시오.섹션
"외부 설정값 기능"
참조.
8.10 유량 계산 정확도
내부 센서가 펌프의 흡입 포트와 토출 포트 사이의 압력차를 계산
합니다. 이 측정은 직접적 차압 측정이 아니지만 펌프의 유압 구조
를 알면 펌프 전체의 차압을 계산할 수 있습니다. 펌프의 속도와 출
력도 펌프의 실제 운전점을 직접 계산하는 데 사용됩니다.
계산된 유속의 정확도는 Q
max
의 +/- xx %로 지정되어 있습니다.
펌프 유량이 적을수록 측정값의 정확도도 낮아집니다. 또한 섹션
8.8.6 "열 에너지 계기"
참조.
예:
그림 58 Q
max
1. MAGNA3 65-60의 Q
max
는 40 m
3
/h입니다.
일반적으로 5 % 정확도는 2 m
3
/h 부정확도(Q
max
+/- 2 m
3
/h
기준)를 뜻합니다.
2. 이 정확도는 전체 QH 영역에 대해 유효합니다. 펌프가 10
m
3
/h를 지시할 경우, 측정값은 10 +/- 2 m
3
/h입니다.
3. 유속은 8-12 m
3
/h일 수 있습니다.
물과 에틸렌 글리콜의 혼합액을 사용하면 정확도가 낮아집니다.
유량이 Q
max
의 10 %보다 적으면 디스플레이에 유량 낮음이 표시
됩니다.
8.11 트윈 헤드 펌프의 펌프 헤드
트윈 헤드 펌프 하우징의 토출 측에는 플랩 밸브가 있습니다. 플랩
밸브는 아이들 펌프 하우징의 포트를 밀봉하여 펌핑 액질이 흡입
측으로 돌아가는 것을 방지합니다. 그림 59 참조. 플랩 밸브 때문
에 두 펌프 헤드 사이의 유압차가 발생합니다. 그림 60 참조.
그림 59 플랩 밸브를 내장한 트윈 헤드 펌프 하우징
그림 60 두 펌프 헤드 사이의 유압차
TM05 5367 36122.1.6.2.0.0 열 에너지
t
kWh
F
t
R
TM05 2448 5111TM06 1565 2514TM06 1566 2514
H
Q
최대
최저
Qmax
H
Q
우측 펌프 헤드
좌측 펌프 헤드
