3.5 Θέσεις κιβωτίου ελέγχου

Για να εξασφαλίσετε επαρκή ψύξη, διασφαλίστε ότι το κιβώτιο

ελέγχου είναι σε οριζόντια θέση με το λογότυπο της Grundfos σε

κατακόρυφη θέση. Βλέπε σχήμα 9.

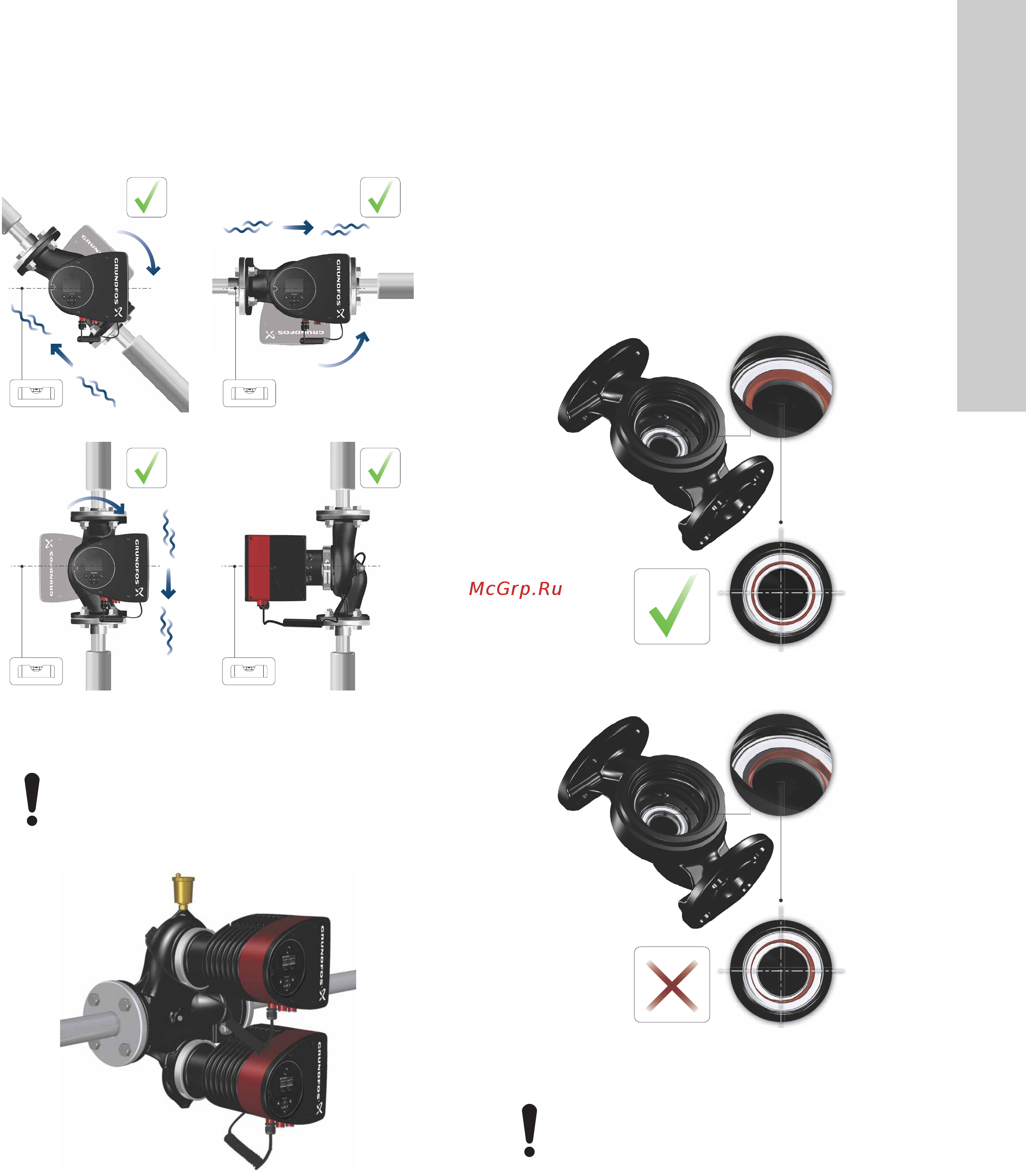

Σχ. 9 Κυκλοφορητής με κιβώτιο ελέγχου σε οριζόντια θέση

Σχ. 10 Αυτόματο εξαεριστικό

3.6 Θέση κεφαλής κυκλοφορητή

Εάν αφαιρέσετε την κεφαλή του κυκλοφορητή πριν τον

τοποθετήσετε στους σωλήνες, δείξτε ιδιαίτερη προσοχή κατά την

τοποθέτηση της κεφαλής του κυκλοφορητή στο περίβλημά του:

1. Ελέγξτε οπτικά ότι ο δακτύλιος στο σύστημα στεγανοποίησης

είναι κεντραρισμένος. Βλέπε σχήματα 11 και 12.

2. Κατεβάστε σιγά-σιγά την κεφαλή του κυκλοφορητή μαζί με τον

άξονα

του ρότορα και την πτερωτή μέσα στο περίβλημα του

κυκλοφορητή.

3. Βεβαιωθείτε ότι η επιφάνεια επαφής του περιβλήματος του

κυκλοφορητή και αυτή της κεφαλής του κυκλοφορητή

εφάπτονται ήδη πριν σφίξετε τη στεφάνη. Βλέπε σχήμα 13.

Σχ. 11 Σωστά κεντραρισμένο σύστημα στεγανοποίησης

Σχ. 12 Εσφαλμένα κεντραρισμένο σύστημα στεγανοποίησης

TM05 2915 3216

Εφοδιάστε τους κυκλοφορητές διπλής κεφαλής που

έχουν εγκατασταθεί σε οριζόντιους σωλήνες με ένα

αυτόματο εξαεριστικό, Rp 1/4, στο ανώτερο μέρος

του περιβλήματος του κυκλοφορητή. Βλέπε σχήμα

10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Ελέγξτε τη θέση της στεφάνης πριν την σφίξετε. Η

εσφαλμένη θέση της στεφάνης θα προκαλέσει

διαρροές με αποτέλεσμα βλάβες στα υδραυλικά

μέρη της κεφαλής του κυκλοφορητή. Βλέπε σχήμα

13.
