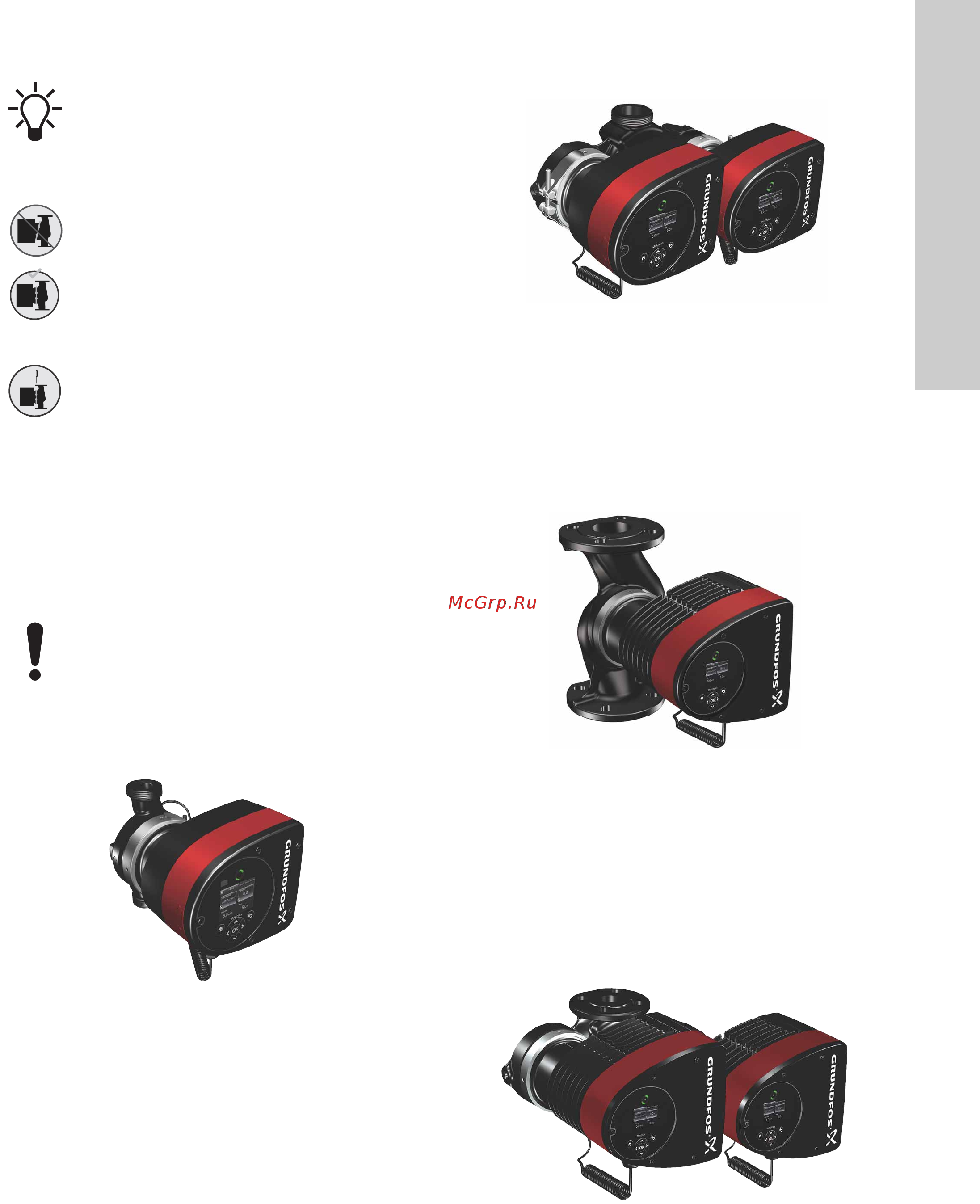

1.2 Symboles de sécurité sur le circulateur

2. Réception de l'appareil

2.1 Inspection de l'appareil

Vérifier que le produit reçu est conforme à la commande.

Vérifier que la tension et la fréquence de l'appareil correspondent

à celles du site d'installation. Voir paragraphe 6.3.1 Plaque signa-

létique.

2.2 Périmètre de livraison

2.2.1 Circulateur simple avec prise

Fig. 1 Circulateur simple avec prise

L'emballage contient les éléments suivants :

• circulateur MAGNA3

• coquilles d'isolation

• joints

• guide rapide

• consignes de sécurité

• une prise Alpha.

2.2.2 Circulateur double avec prise

Fig. 2 Circulateur double avec prise

L'emballage contient les éléments suivants :

• circulateur MAGNA3

• joints

• guide rapide

• consignes de sécurité

• deux prises ALPHA.

2.2.3 Circulateur simple avec boîte à bornes

Fig. 3 Circulateur simple avec boîte à bornes

L'emballage contient les éléments suivants :

• circulateur MAGNA3

• coquilles d'isolation

• joints

• guide rapide

• consignes de sécurité

• boîte contenant des bornes et des presse-étoupes.

2.2.4 Circulateur double avec boîte à bornes

Fig. 4 Circulateur double avec boîte à bornes

L'emballage contient les éléments suivants :

• circulateur MAGNA3

• joints

• guide rapide

• consignes de sécurité

• deux boîtes contenant des bornes et des presse-étoupes.

Ces consignes facilitent votre travail et assurent un

fonctionnement en toute sécurité.

Vérifier la position du collier avant de le serrer. Si le

collier est mal positionné, cela peut provoquer des

fuites et endommager les pièces hydrauliques de la

tête du circulateur.

Monter et serrer la vis qui maintient le collier à 8 Nm

± 1 Nm.

Ne pas serrer plus qu'indiqué même si de l'eau

s'écoule du collier. L'eau condensée provient géné-

ralement de l'orifice de purge situé sous le collier.

Les orifices d'aspiration et de refoulement sont scot-

chés pour empêcher l'eau résiduelle de fuir dans

l'emballage dans le cas de circulateurs testés avec

de l'eau contenant des additifs anti-corrosion. Retirer

le scotch avant d'installer le circulateur.

TM06 7224 3216

8Nm!

TM06 7225 3216TM05 8159 2013TM06 6791 2316
