3.5 Положення блоку керування

Для забезпечення достатнього охолодження блок керування

повинен знаходитися в горизонтальному положенні з

вертикальним положенням логотипу Grundfos. Див. рис. 9.

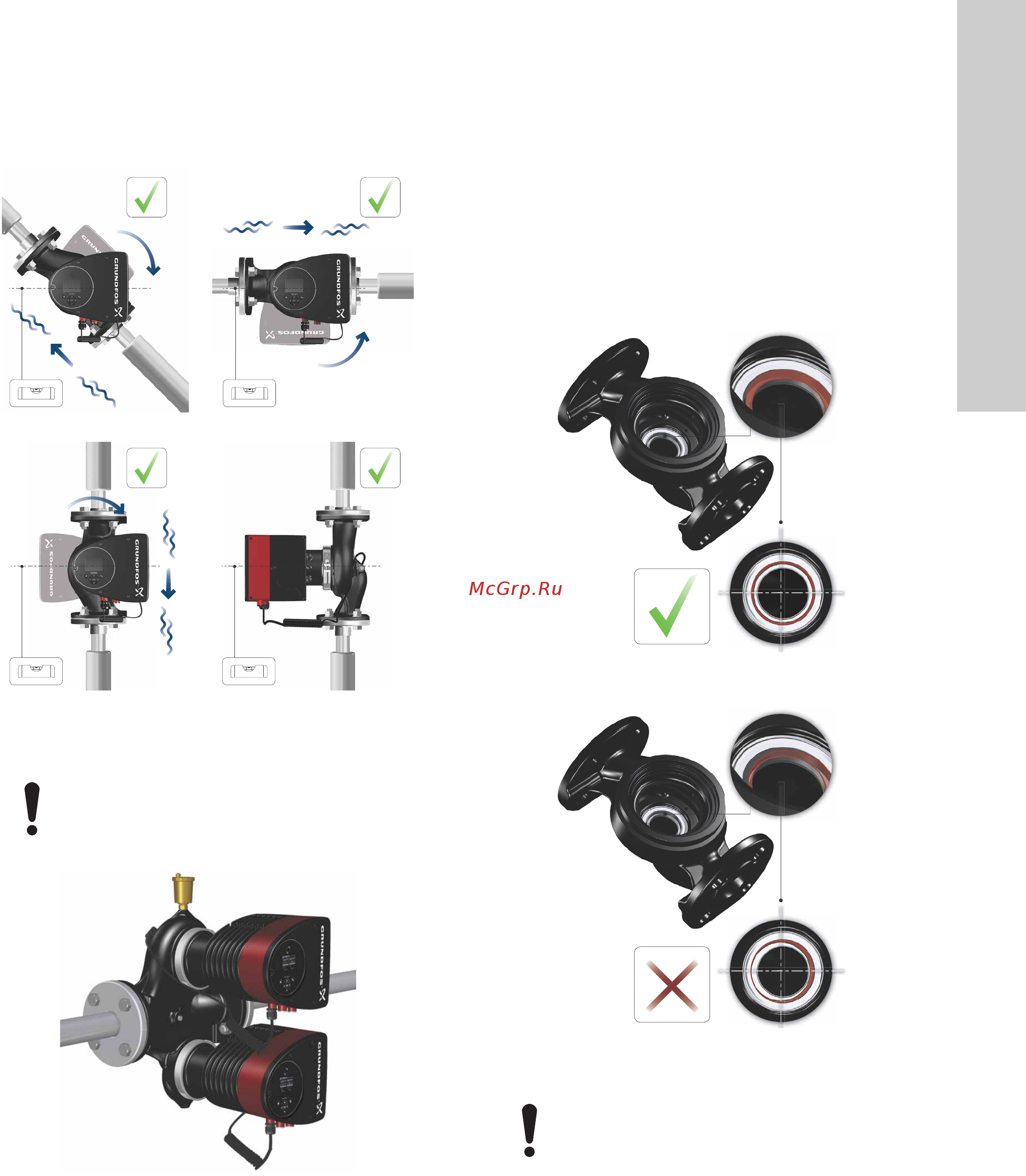

Рис. 9 Насос з блоком керування в горизонтальному

положенні

Рис. 10 Автоматичний клапан для видалення повітря

3.6 Положення головки насоса

Якщо головка насоса була знята до монтажу насоса на

трубах, зверніть особливу увагу на монтаж головки на корпусі

насоса.

1. Візуально перевірте, щоб плаваюче кільце

розташовувалося по центру системи ущільнення. Дивіться

рис. 11 і 12.

2. Обережно опустіть головку насоса з валом ротора та

робочим колесом у корпус насоса.

3. Переконайтеся в

тому, що поверхні контакту корпусу

насоса та головки насоса стикаються, потім затягніть

скобу. Див. рис. 13.

Рис. 11 Правильне центрування системи ущільнення

Рис. 12 Неправильне центрування системи ущільнення

TM05 2915 3216

Здвоєні насоси, що встановлюються у

горизонтальних трубах, повинні бути обладнані у

верхній частині корпусу насоса автоматичним

повітряним клапаном (Rp 1/4). Див. рис. 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Перевірте положення скоби перед тим, як

затягнути її. Неправильне положення скоби

призведе до витоку з насоса та пошкодження

гідравлічних частин головки насоса. Див. рис.

13.
