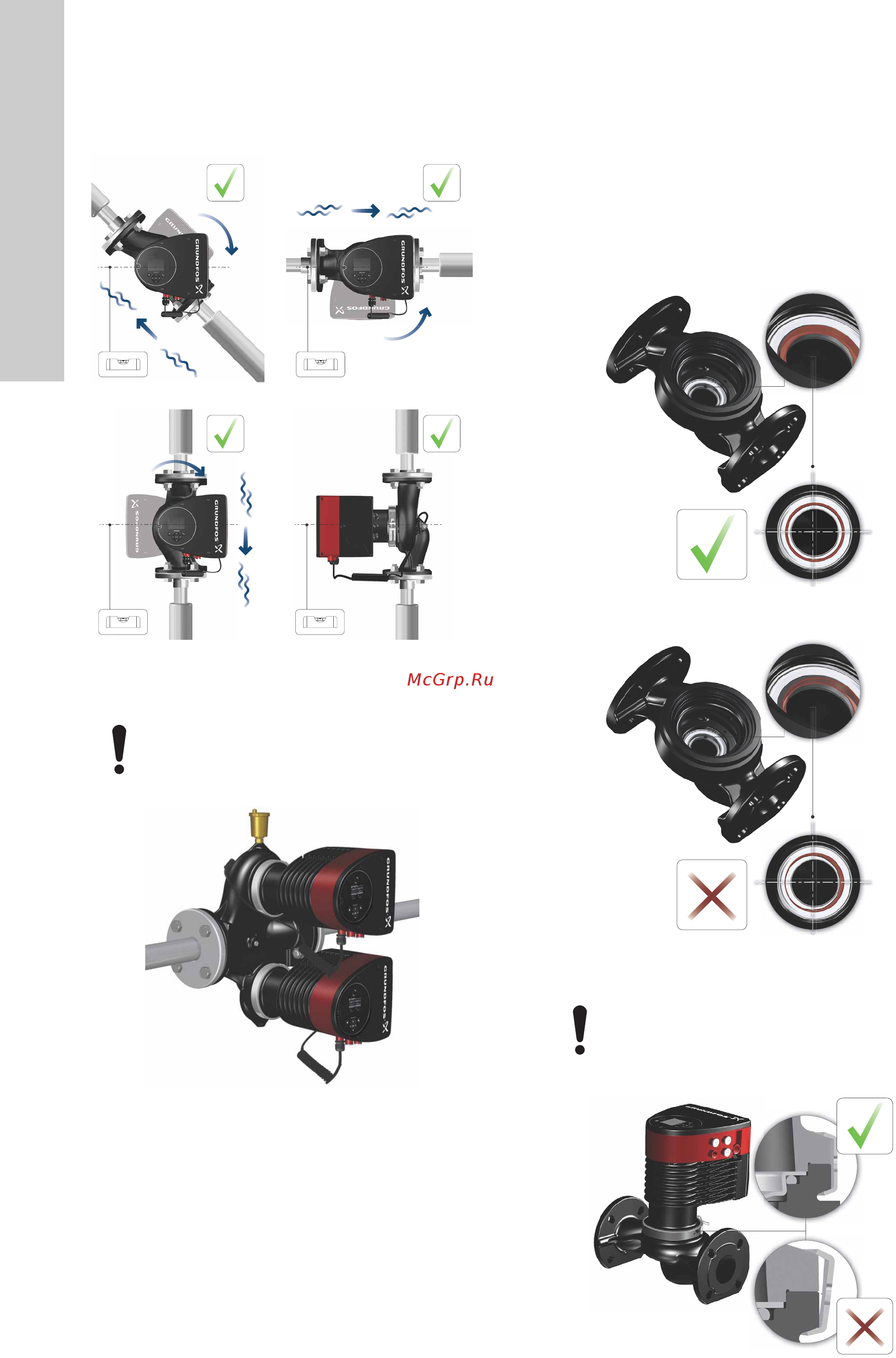

3.5 Положения на блока за управление

За да осигурите добро охлаждане, осигурете блокът за

управление да е в хоризонтално положение, с логото на

Grundfos във вертикално положение. Вж. фиг. 9.

Фиг. 9 Помпа с блок за управление в хоризонтално

положение

Фиг. 10 Автоматично обезвъздушаване

3.6 Положение на силовата част на помпата

Ако отстраните силовата част на помпата, преди помпата да

бъде монтирана на тръбите, обърнете специално внимание

при обратното монтиране на силовата част към корпуса:

1. Визуално проверете дали плаващият пръстен е центриран

в уплътняващата система. Вж. фиг. 11 и 12.

2. Внимателно спуснете силовата част на помпата с вала на

двигателя и

работното колело в помпения корпус.

3. Уверете се, че контактната повърхност на помпения

корпус и тази на силовата част на помпата са в контакт,

преди да затегнете скобата. Вж. фиг. 13.

Фиг. 11 Правилно центрирана уплътняваща система

Фиг. 12 Неправилно центрирана уплътняваща система

Фиг. 13 Монтиране на силовата част на помпата към

корпуса

TM05 2915 3216

Оборудвайте сдвоените помпи, монтирани в

хоризонтални тръбни участъци, с автоматичен

обезвъздушител Rp 1/4 в горната част на

корпуса на помпата. Вж. фиг. 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Погледнете положението на скобата, преди да я

затегнете. Неправилното положение на скобата

ще доведе до утечки от помпата и повреди в

хидравличните детайли на силовата ѝ част. Вж.

фиг. 13.
