Ελληνικά (GR)
494
4.2 Κυκλοφορητής διπλής κεφαλής

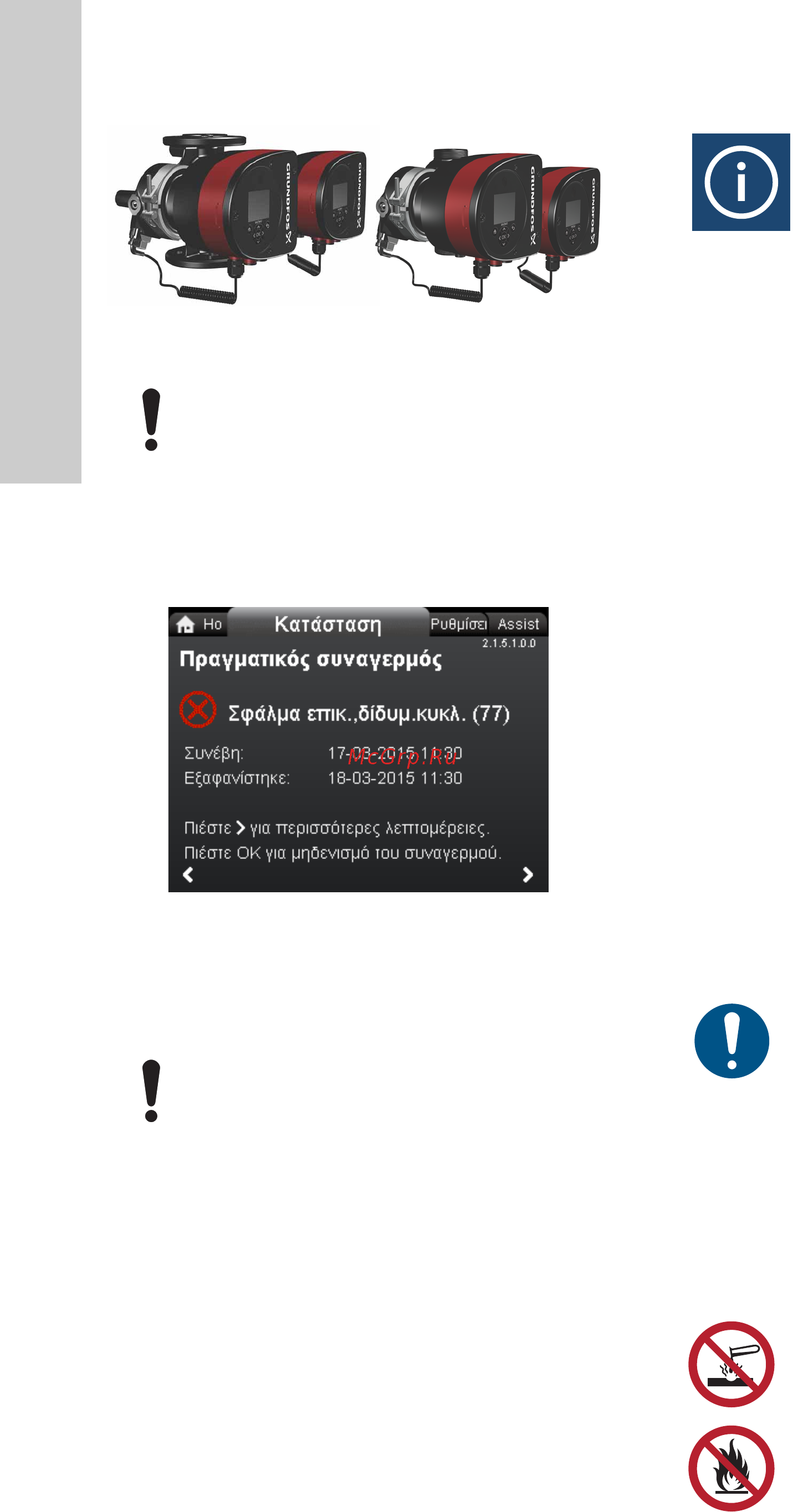

Σχ. 17 MAGNA3 D
Εάν δεν έχετε συνδέσει τη δεύτερη κεφαλή του κυκλοφορητή στην
παροχή ρεύματος, εμφανίζεται η προειδοποίηση 77 στην οθόνη.
Βλέπε σχήμα 18.
Συνδέστε τη δεύτερη κεφαλή του κυκλοφορητή και επανεκκινήστε
τον κυκλοφορητή.
Σχ. 18 Προειδοποίηση 77
5. Αποθήκευση και μεταφορά του προϊόντος
5.1 Προστασία από παγετό
6. Παρουσίαση προϊόντος
Η σειρά MAGNA3 είναι μία πλήρης σειρά κυκλοφορητών με
ενσωματωμένο ελεγκτή που καθιστά εφικτή τη ρύθμιση της
απόδοσης του κυκλοφορητή στις εκάστοτε πραγματικές ανάγκες
του συστήματος. Σε πολλά συστήματα, αυτό μειώνει σημαντικά
την κατανάλωση ισχύος, μειώνει το θόρυβο από τις
θερμοστατικές βαλβίδες και παρόμοια εξαρτήματα και βελτιώνει
τον έλεγχο του συστήματος.
Μπορείτε
να ρυθμίσετε το μανομετρικό ύψος που θέλετε στον
πίνακα ελέγχου.
6.1 Εφαρμογές
O κυκλοφορητής είναι σχεδιασμένος για την κυκλοφορία υγρών
στα παρακάτω συστήματα:
• συστήματα θέρμανσης
• συστήματα ζεστού νερού οικιακής χρήσης
• συστήματα κλιματισμού και ψύξης.
Μπορείτε επίσης να χρησιμοποιήσετε τον κυκλοφορητή στα
παρακάτω συστήματα:
• συστήματα γεωθερμικών αντλιών θερμότητας
• ηλιακά συστήματα θέρμανσης.
6.2 Αντλούμενα υγρά
Ο κυκλοφορητής είναι κατάλληλος για λεπτόρρευστα, καθαρά, μη
διαβρωτικά και μη εκρηκτικά υγρά, τα οποία δεν περιέχουν
στερεά σωματίδια ή ίνες που μπορεί να προσβάλλουν μηχανικά ή
χημικά τον κυκλοφορητή.
Σε συστήματα θέρμανσης, το νερό πρέπει να ανταποκρίνεται στις
απαιτήσεις των αποδεκτών προτύπων ποιότητας νερού σε
συστήματα θέρμανσης, π.χ. το
Γερμανικό πρότυπο VDI 2035.
Οι κυκλοφορητές είναι επίσης κατάλληλοι για συστήματα ζεστού
νερού οικιακής χρήσης.
Συνιστούμε εντόνως τη χρήση κυκλοφορητών από ανοξείδωτο
χάλυβα σε εφαρμογές ζεστού νερού οικιακής χρήσης για την
αποφυγή διάβρωσης.
Σε συστήματα ζεστού νερού οικιακής χρήσης, συνιστούμε τη
χρήση του κυκλοφορητή μόνο για νερό με βαθμό σκληρότητας
χαμηλότερο από 14 °dH
περίπου.
Στα συστήματα ζεστού νερού οικιακής χρήσης, συνιστούμε να
διατηρείτε τη θερμοκρασία υγρού κάτω από τους 65 °C για να
αποφύγετε τη δημιουργία ιζημάτων ασβεστίου.
TM05 8894 2813
Ελέγξτε ότι η δεύτερη κεφαλή του κυκλοφορητή
είναι συνδεδεμένη με την παροχή ρεύματος.
2.1.5.1.0.0 Κατάσταση
Εάν ο κυκλοφορητής δεν χρησιμοποιείται κατά τη
διάρκεια περιόδων παγετού, λάβετε τα απαραίτητα
μέτρα για να αποφευχθούν σπασίματα.
Τηρήστε τις απαιτήσεις της τοπικής νομοθεσίας
αναφορικά με το υλικό του περιβλήματος του
κυκλοφορητή.
Μην αντλείτε διαβρωτικά υγρά.
Μην αντλείτε εύφλεκτα, καύσιμα ή εκρηκτικά υγρά.
