Svenska (SE)
1148
8.6.4 "Regulatorinställningar"
En ändring av förstärknings- och integrationstidsvärdena påver-
kar alla reglertyper. Om reglertypen ändras tillbaka till en annan
reglertyp, ska förstärknings- och integrationstidsvärdena ändras
tillbaka till fabriksinställningarna.
Fabriksinställningar för alla andra reglertyper:
Förstärkningen, K
p
, är lika med 1.
Integrationstiden, T
i
, är lika med 8.
I tabellen nedan anges rekommenderade inställningar för regula-
torn:
Om den inbyggda temperatursensorn används som en av senso-
rerna, måste pumpen installeras så nära förbrukaren som möjligt.
1)
I värmesystem medför en ökning av pumpkapaciteten en
ökning av temperaturen vid sensorn.
2)
I kylsystem medför en ökning av pumpkapaciteten ett tempe-
raturfall vid sensorn.
3)
Inbyggd temperatursensor.
L1: Avstånd i meter mellan pump och förbrukare.
L2: Avstånd i meter mellan förbrukare och sensor.
Riktlinjer för inställning av PI-styrenhet
För de flesta applikationer säkerställer fabriksinställningarna av
regulatorns konstanter, förstärkning och integrationstid, optimal
pumpdrift. För vissa applikationer kan regulatorn dock behöva
justeras.

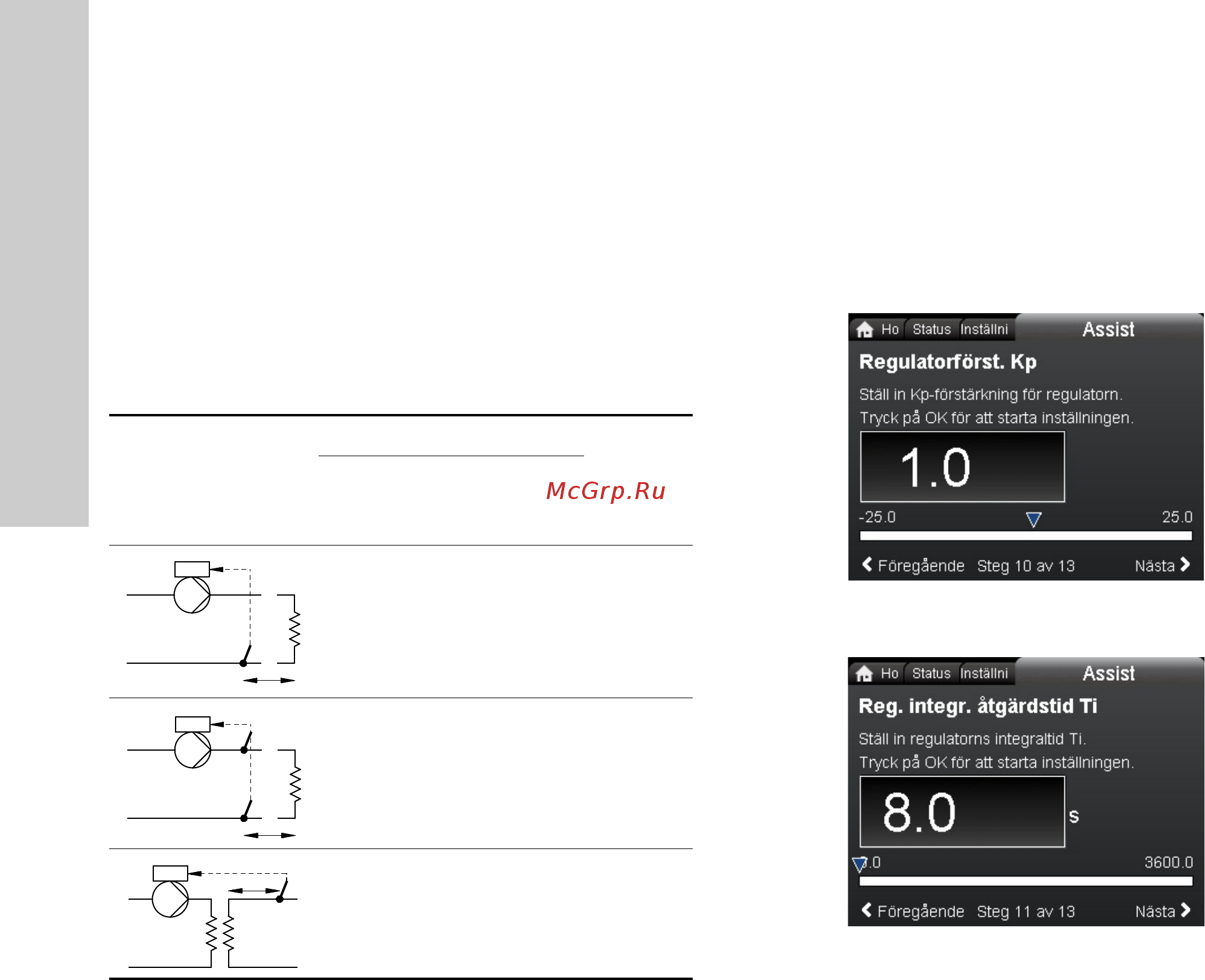

Börvärdet visas i figurerna 44 och 45. Mer information om inställ-
ning, se menyn "Assist" i avsnitt 8.8.1 "Guide för pumpinställ-
ning".
Fig. 44 "Regulatorförst. Kp"
Fig. 45 "Reg. integr. åtgärdstid Ti"
Följ anvisningarna nedan.
1. Öka förstärkningen tills motorn blir instabil. Instabilitet kan
fastställas genom att iaktta om det uppmätta värdet börjar
variera. Dessutom hörs instabiliten eftersom motorns varvtal
börjar pendla upp och ner.
Vissa system, såsom temperaturstyrda, reagerar långsamt,
vilket innebär att det kan ta flera minuter innan motorn blir
instabil.
2. Ställ in förstärkningen på halva det värde som gjorde motorn
instabil.
3. Minska integreringstiden tills motorn bli instabil.
4. Ställ in integrationstiden på dubbla det värde som gjorde
motorn instabil.
Tumregler
Om styrenheten reagerar alltför långsamt, ökas förstärkningen.
Om styrenheten pendlar eller är instabil, dämpas systemet
genom att förstärkningen minskas eller integreringstiden ökas.
Modell A:
Använd Grundfos GO för att ändra regulatorkonstanterna, för-
stärkning och integreringstid. Endast positiva värden kan anges.
Modell B och C:
Ändra regulatorinställningarna med hjälp av displayen eller
Grundfos GO. Både positiva och negativa värden kan anges.
System/applikation
K
p
T
i
Uppvärm-
ningssys-
tem
1)
Kylsystem
2)
0,5 - 0,5
10 + 5
(L
1
+ L
2
)
- 0,5
10 + 5
(L
1
+ L
2
)
0,5 - 0,5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
