日本語(JP)
1464
"温度一定"
この制御モー ド は温度を一定に保ちます。温度一定は家庭用給湯
システムに使用 され、 システム内の温度を一定に制御する快適制
御モー ド です。図39を参照 く だ さ い。この制御モー ド を使用する
と きは、 シス テムにバラ ン シング ・ バルブ を取り 付けないで く だ
さい。
ポンプ を システムの供給配管に取り 付け る場合、 温度センサを戻
り 配管に取 り 付けます。センサはで き る だけ負荷(ラ ジ エータ 、 熱
交換器他)の近 く に取 り 付けます。
ポンプ を供給配管に取 り 付ける こ と をおすすめ し ます。
ポンプ を システムの戻り 配管に取 り 付ける場合、 内蔵温度センサ
が使用でき ます。この場合、 ポンプはで き るだけ負荷(ラ ジエー
タ、 熱交換器他)の近 く に取 り 付けます。
温度一定制御モー ド は、 システム内のバク テ リ ア(た と えばレジ
オネ ラ菌)増殖の危険を低減する こ と も でき ます。
センサ範囲:
• 最低-10°C
• 最高130°C
ポンプによる温度制御を確実にする ため、 センサの範囲を-5〜
+125°Cに設定する こ と をおすすめ し ます。

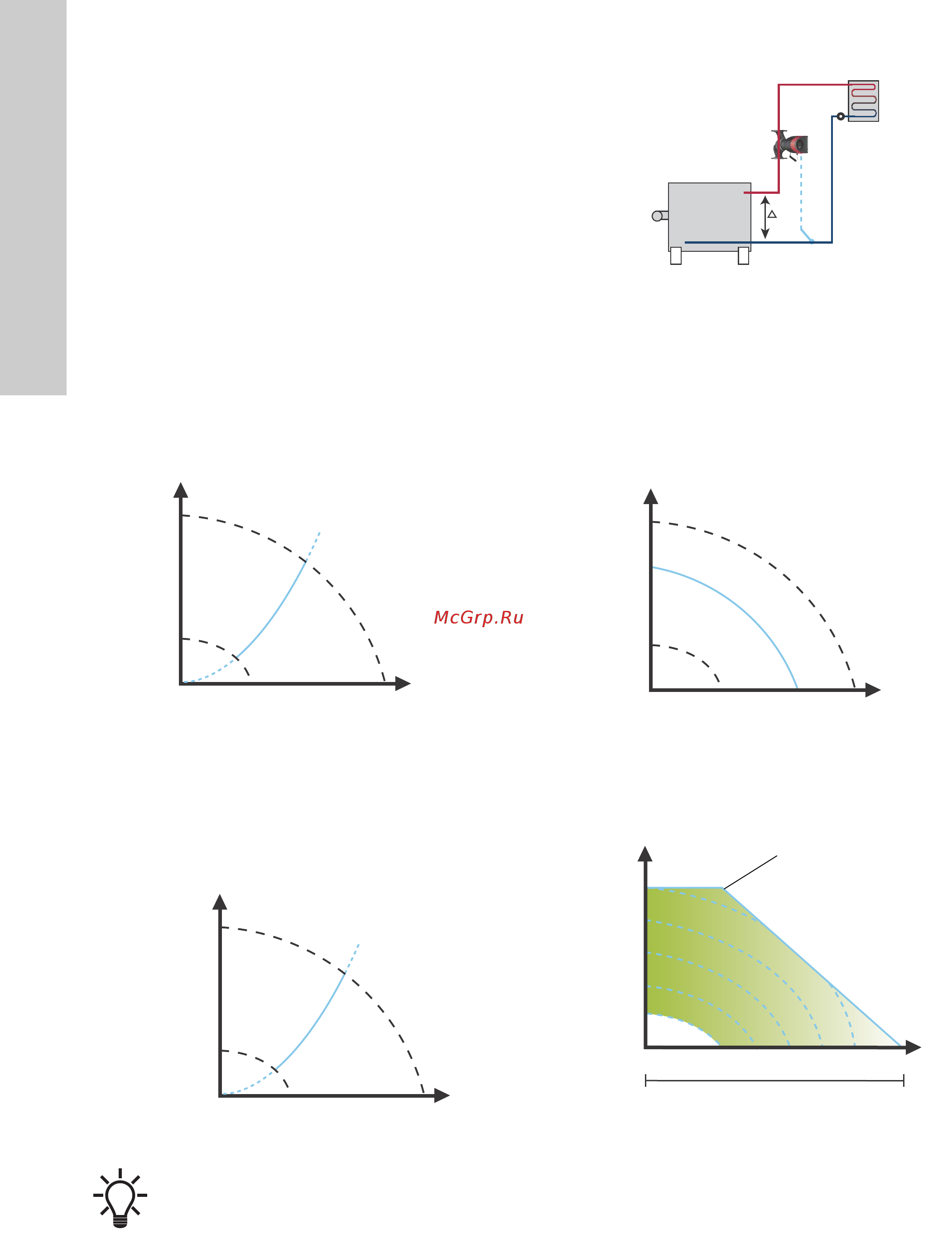

図39 温度一定
"温度差"
この制御モー ド では、 暖房および冷房システム間での温度差(温
度低下)を一定に保ち ます。
温度差制御モー ド は、 型式B以降で使用で き ます。型式バージ ョ ン
は銘板に記さ れています。図22を参照 く ださい。
この制御モー ド では、 ポン プは、 ポン プ と 外部センサの間で一定
の温度差を保ち ます。図40および41を参照 く ださい。
図40 温度差
図41 温度差
コ ン ト ローラ定数、 すなわちゲイ ンK
p
および積分定数T
i
の出荷時
設定は、 ゲ イ ンが1、 積分定数が8秒です。場合に よ っ ては、 アプ
リ ケーシ ョ ンおよび制御するパラ メ ー タ に応 じ て設定を変更する
必要があ り ます。
8.6.4 "コ ン ト ロー ラ設定"
の項を参照 く だ さ い。
"出力一定"
ポンプは手動制御のポン プのよ う に、 出力一定で運転する よ う 設
定する こ と ができ ます。図42を参照 く ださい。
希望速度は最低から100%の範囲で、 最高速度の%で設定可能です。
図42 出力一定
ポンプ速度が最低 と 最高の間に設定 さ れている場合、 ポン プが最
高性能曲線で運転されてい る と きには電力 と 電圧が制限 さ れます。
つま り、 最高性能は100%未満の速度で達成 されます。図43を参
照ください。
図43 最高性能曲線に影響する電力 ・ 圧力 リ ミ ッ ト
TM0524515111TM0524515111
外部温度センサを取 り 付ける必要があ り ます。
H
Q
H
Q
∆t
TM0582362113TM0524460312TM0542662212
t
H
Q
H
Q
Min.
30%
50%
70%
90%
制限さ れた最高性能曲線
最低から100%の範囲の速度設定
