1575

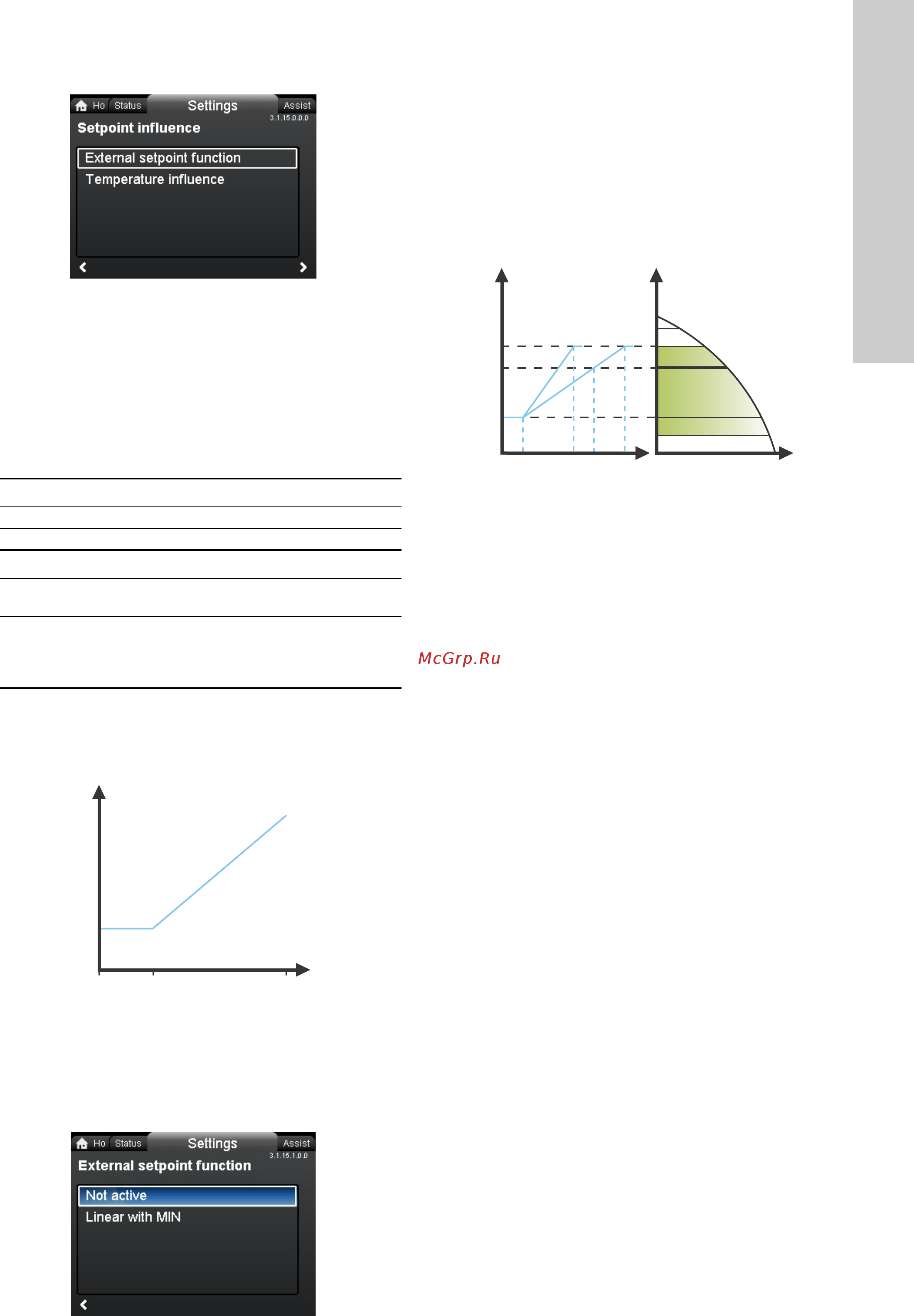

8.7.1 "Setpoint influence"
Навигација
"Home" > "Settings" > "Setpoint influence"
"Setpoint influence"
• "External setpoint function"
• "Temperature influence".
"External setpoint function"
Надворешен сигнал од 0-10 V или 4-20 mA ја контролира
брзината на пумпата во опсег од минимум до 100 % во
линеарна функција. Видете ја сл. 47.
Ако аналогниот влез е поставен на влијание на надворешна
работна точка, функцијата за работна точка се активира
автоматски со "Linear with MIN". Видете во делот
7.4.3 Аналоген влез.
Слика 47 "External setpoint function", 0-10 V
Опсегот
на контрола зависи од минималната брзина, моќност
и ограничување на притисокот на пумпата.
Може да го конфигурирате аналогниот влез на функција на
надворешна работна точка во "Settings" или во менито
"Assist". Видете во делот 7.4.3 Аналоген влез.
"Temperature influence"
Кога оваа функција е овозможена во контролниот режим за
пропорционален или константен притисок, зададената
вредност
за напорот ќе се намали во зависност од
температурата на течноста.
Температурното влијание може да се постави да
функционира на температури на течноста пониски од 80 °C
или 50 °C. Овие температурни ограничувања се наречени
T
max.
. Зададената вредност се намалува во однос на
поставувањето на напорот што е еднакво на 100 % во
зависност од долунаведените карактеристики.
Слика 48 "Temperature influence"
Во горенаведениот пример, избрано е T
max.
што е еднакво на
80 °C. Фактичката температура на течноста T
actual
доведува
до тоа зададената вредност на напорот да се намали од 100
% до H
actual
.
За функцијата на температурното влијание потребно е
следново:
• контролен режим за пропорционален притисок, константен
притисок или константна крива
• пумпа инсталирана во проточната цевка
• систем со температурна контрола на проточната цевка.
Температурното влијание е соодветно за следниве системи:
• Системи со променлив проток на пример, системи за
затоплување со две цевки
во кои активирањето на
функцијата за температурно влијание ќе овозможи
понатамошно намалување на перформасите на пумпата
во периоди со намалена побарувачка за затоплување и
следствено намалена температура на проточната цевка.
• Системи со скоро константен проток (на пример, системи
за затоплување со една цевка и подни топлотни системи)
во кои променливите
побарувања за затоплување не може
да се регистрираат како промени на напорот, како што е
примерот во топлотните системи со две цевки. Во ваквите
системи перформансите на пумпата може да се постават
само со активирање на функцијата за температурно
влијание.
Избирање максимална температура
Кај системи со димензионирана температура на проточната
цевка:
• Најмногу до и вклучувајќи 55 °C, изберете максимална
температура еднаква на 50 °C.
• Над 55 °C, изберете максимална температура
еднаква на
80 °C.
Функцијата за температурно влијание не може да се користи
во клима и разладните системи.
3.1.15.0.0.0 Setpoint influence
Опсег
4-20 mA [0-100 %]
0-10 V [0-100 %]
Контрола
0-20 % на пр. 0-2 V
Работната точка е еднаква
на минимумот.
20-100 % на пр. 2-10 V
Вредноста на работната
точка се движи од
минимумот до работната
точка.
TM05 3219 12123.1.15.10.0 External setpoint function
rpm
V
Min.
02
Max.
10
TM05 3022 1212
H
T [°C]
30 %
20 50 80
100 %
H
actual
T
actual
H
Q
