12 | Deutsch
2 610 A15 294 • 7.5.12
Montage
Energieversorgung
Das Messwerkzeug kann entweder mit handelsüblichen Batte-
rien bzw. Akkus betrieben werden, die in das Batteriefach 16
eingesetzt werden, oder mit dem CST/berger-Akku-Pack 18.
Betrieb mit Batterien/Akkus
Für den Betrieb des Messwerkzeugs wird die Verwendung von
Alkali-Mangan-Batterien oder Akkus empfohlen.
Zum Einsetzen der Batterien bzw. Akkus lösen Sie die Mutter 19
und nehmen das Batteriefach 16 ab.
Achten Sie beim Einsetzen der Batterien bzw. Akkus auf die
richtige Polung entsprechend der Abbildung im Batteriefach.
Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Ver-
wenden Sie nur Batterien oder Akkus eines Herstellers und mit
gleicher Kapazität.
Setzen Sie das Batteriefach 16 wieder auf. Achten Sie darauf,
dass die Nase am Batteriefach in die entsprechende Ausspa-
rung am Gehäuse eingreift (siehe Darstellung auf den Grafiksei-
ten). Schrauben Sie das Batteriefach mit der Mutter 19 gut fest.
f Nehmen Sie die Batterien bzw. Akkus aus dem Mess-
werkzeug, wenn Sie es längere Zeit nicht benutzen. Die
Batterien und Akkus können bei längerer Lagerung korrodie-
ren und sich selbst entladen.
Betrieb mit Akku-Pack
Laden Sie den Akku-Pack 18 vor dem ersten Betrieb auf. Der
Akku-Pack kann ausschließlich mit dem dafür vorgesehenen
Ladegerät 31 aufgeladen werden.
Stecken Sie den Ladestecker 32 des Ladegerätes in die Buchse
17 am Akku-Pack. Schließen Sie das Ladegerät an das Strom-
netz an. Das Aufladen des leeren Akku-Packs benötigt ca. 14 h.
Ein neuer oder längere Zeit nicht verwendeter Akku-Pack bringt
erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung.
Laden Sie den Akku-Pack 18 nicht nach jedem Gebrauch auf, da
sonst seine Kapazität verringert wird. Laden Sie den Akku-Pack
nur dann auf, wenn die Ladezustandsanzeige 6 blinkt oder dau-
erhaft leuchtet.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt
an, dass der Akku-Pack verbraucht ist und ersetzt werden muss.
Zum Wechseln des Akku-Packs 18 lösen Sie die Mutter 19 und
nehmen den Akku-Pack 18 ab.
Setzen Sie einen neuen Akku-Pack 18 auf. Achten Sie darauf,
dass die Nase am Akku-Pack in die entsprechende Aussparung
am Gehäuse eingreift (siehe Darstellung auf den Grafikseiten).
Schrauben Sie den Akku-Pack mit der Mutter 19 gut fest.
f Nehmen Sie den Akku-Pack aus dem Messwerkzeug,
wenn Sie es längere Zeit nicht benutzen.
Akkus können
bei längerer Lagerung korrodieren oder sich selbst entladen.
Anzeige Ladezustand
Blinkt die Ladezustandsanzeige 6 erstmals rot, kann das Mess-
werkzeug noch 2 h betrieben werden. Beim Einsatz handelsüb-
licher Batterien bzw. Akkus kann die verbleibende Betriebs-
dauer abweichen.
Leuchtet die Ladezustandsanzeige 6 dauerhaft rot, sind keine
Messungen mehr möglich. Das Messwerkzeug schaltet sich
nach 1 min automatisch ab.
Betrieb
Inbetriebnahme
f Schützen Sie das Messwerkzeug vor Nässe und direkter
Sonneneinstrahlung.
f Setzen Sie das Messwerkzeug keinen extremen Tempe-
raturen oder Temperaturschwankungen aus. Lassen Sie
es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das
Messwerkzeug bei größeren Temperaturschwankungen erst
austemperieren, bevor Sie es in Betrieb nehmen. Bei extre-
men Temperaturen oder Temperaturschwankungen kann
die Präzision des Messwerkzeugs beeinträchtigt werden.
f Vermeiden Sie heftige Stöße oder Stürze des Messwerk-
zeuges. Nach starken äußeren Einwirkungen auf das Mess-
werkzeug sollten Sie vor dem Weiterarbeiten immer eine
Genauigkeitsüberprüfung durchführen (siehe „Genauig-
keitsüberprüfung des Messwerkzeugs“, Seite 14).
Messwerkzeug aufstellen
Stellen Sie das Messwerkzeug auf einer stabilen Unterlage in
Horizontal- oder Vertikallage auf, montieren Sie es auf einem
Stativ oder am Wandhalter 28 mit Ausrichteinheit.
Aufgrund der hohen Nivelliergenauigkeit reagiert das Mess-
werkzeug sehr empfindlich auf Erschütterungen und Lagever-
änderungen. Achten Sie deshalb auf eine stabile Position des
Messwerkzeugs, um Unterbrechungen des Betriebs durch
Nachnivellierungen zu vermeiden.
Ein-/Ausschalten
Zum Einschalten des Messwerkzeugs drücken Sie die Ein-Aus-
Taste 2. Zur Bestätigung leuchten alle Anzeigen kurz auf.
– RL25H: Das Messwerkzeug sendet sofort nach dem Ein-
schalten den variablen Laserstrahl 14 aus.
– RL25HV: Das Messwerkzeug sendet sofort nach dem Ein-
schalten den variablen Laserstrahl 14 und den Lotstrahl 15
aus.
f Richten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den Laserstrahl, auch
nicht aus größerer Entfernung.
Das Messwerkzeug beginnt sofort nach dem Einschalten mit
der automatischen Nivellierung. Während der Nivellierung
blinkt die Nivellierungsanzeige 3 in schnellem Takt, der Laser
rotiert nicht und blinkt.
Das Messwerkzeug ist einnivelliert, sobald die Nivellierungsan-
zeige 3 dauerhaft grün leuchtet und der Laser dauerhaft leuchtet.
Das Messwerkzeug startet automatisch mit Rotationsbetrieb, die
Schockwarnungsfunktion ist eingeschaltet (die Schockwar-
nungsanzeige 7 leuchtet grün).
Zum Ausschalten des Messwerkzeugs drücken Sie erneut die
Ein-Aus-Taste 2.
f Lassen Sie das eingeschaltete Messwerkzeug nicht un-
beaufsichtigt und schalten Sie das Messwerkzeug nach
Gebrauch ab. Andere Personen könnten vom Laserstrahl
geblendet werden.

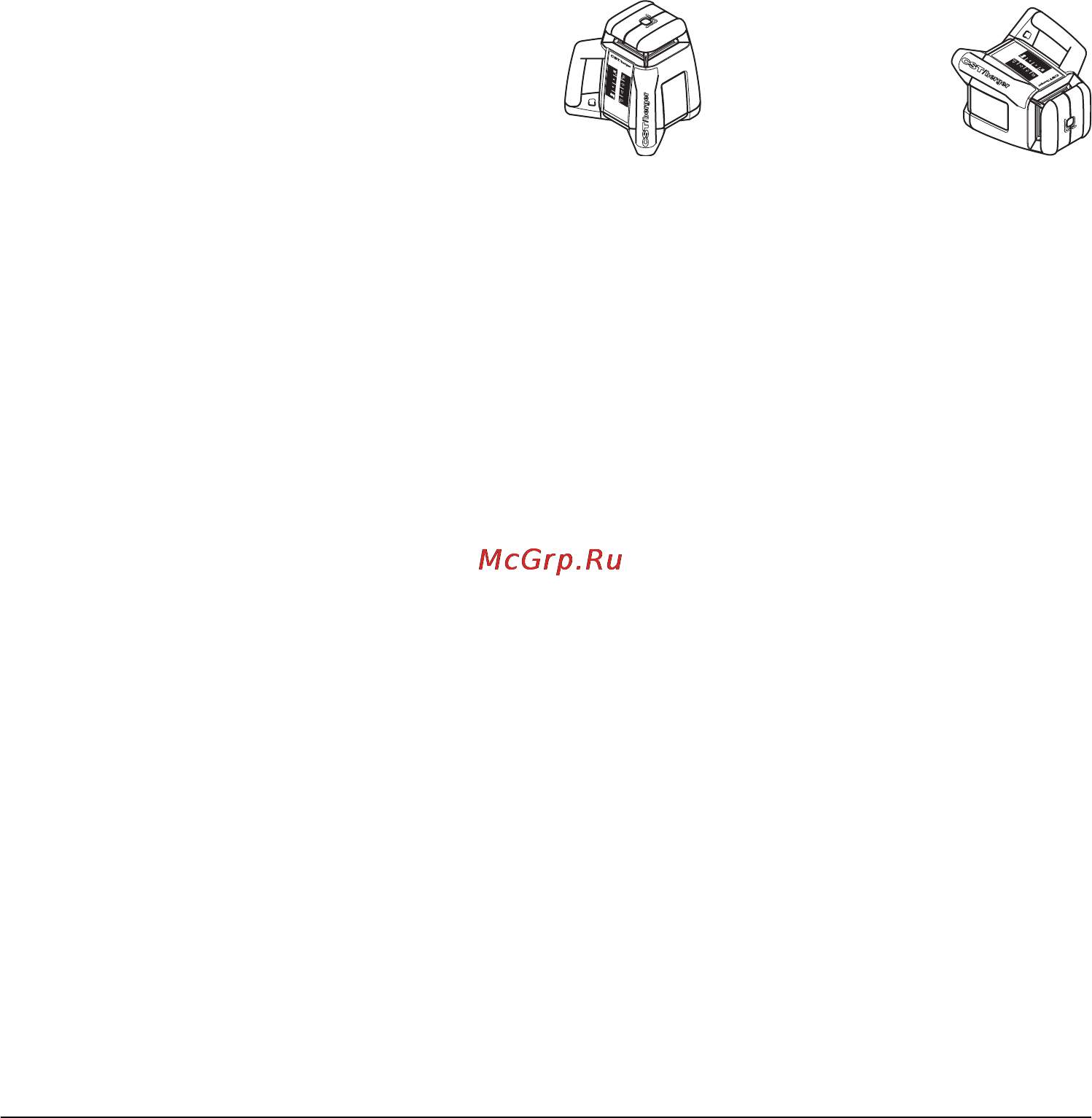

Horizontallage
(RL25H/RL25HV)
Vertikallage
(RL25HV)
OBJ_BUCH-1596-002.book Page 12 Monday, May 7, 2012 8:01 AM
