174 | Suomi
2 610 A15 294 7.5.12
Pyörintätaso voidaan kallistaa alueella ±8 % X-akselin ympäri.
Mittaustyökalu voidaan asettaa vinosti pitkin Y-akselia.
f Mittaustyökalun asennonmuutoksia Y-akselia pitkin ei
tunnisteta ”Kallistus yhden akselin ympäri”-käytössä.
Kallistuslevyn (lisätarvike) avulla mittaustyökalu voidaan vaaka-
asennossa kallistaa Y-akselia pitkin täsmällisessä kulmassa.
Vaihda ”Kallistus yhden akselin ympäri”-käyttöön painamalla
näppäintä ”Kallistus yhden akselin ympäri” 12. Vahvistuksena
näyttö ”Kallistus yhden akselin ympäri” 11 vilkkuu hitaassa tem-
possa. Kytketyllä tärähdysvaroitustoiminnolla valvotaan aino-
astaan X-akselia.
Kytke molempien akseleiden automaattinen tasaus painamalla
näppäintä 12 uudelleen. ”Kallistus yhden akselin ympäri”-näyt-
11 palaa pysyvästi.
Kierrä pyörintätaso X-akselin ympäri painamalla suuntausnäp-
päimiä ylös 10 tai alas 9. Kiertosuunta vastaa näppäimissä 10 ja
9 olevien nuolten suuntia.
Tärähdysvaroitustoiminta
Mittaustyökalussa on tärähdysvaroitustoiminta, joka mittaus-
työkalun asennon muutoksin tai alustan tärähdysten jälkeen es-
tää tasauksen muuttuneelle korkeudelle ja siitä syntyvän kor-
keusvirheen.
Mittaustyökalun käynnistyksen jälkeen tärähdysvaroitustoimin-
to on aina kytkettynä, tärähdysvaroituksen näyttö 7 palaa vihre-
änä. Tärähdysvaroitus aktivoituu n. 30 s mittaustyökalun käyn-
nistyksen tai tärähdysvaroitustoiminnon kytkennän jälkeen.
Jos tasaustarkkuuden alue ylittyy mittaustyökalun asennon-
muutoksessa tai, jos voimakas tärähdys rekisteröidään, täräh-
dysvaroitus laukeaa: Pyörintä pysäytetään, laser ja tärähdysva-
roituksen näyttö 7 vilkkuvat punaisina. Kyseessä oleva
käyttömuoto tallennetaan.
Paina tärähdysvaroituksen näppäintä 8, kun tärähdysvaroitin
on lauennut. Tärähdysvaroitustoiminta käynnistyy uudelleen ja
mittaustyökalu aloittaa tasauksen. Heti, kun mittaustyökalu on
tasattu, (tasausnäyttö 3 palaa pysyvästi vihreänä), se käynnis-
tyy tallennetussa käyttömuodossa. Tarkista lasersäteen korke-
us vertailupisteessä ja korjaa korkeutta tarvittaessa.
Jos tärähdysvaroituksen lauettua ei toimintoa käynnistetä uu-
delleen painamalla näppäintä 8, laser kytkeytyy automaattisesti
pois päältä 2 min kuluttua ja mittaustyökalu 2 h kuluttua.
Pysäytä tärähdysvaroitustoiminto painamalla tärähdysvaroi-
tuksen näppäintä 8 kerran tai, jos tärähdysvaroitin on lauennut
(tärähdysvaroitusnäyttö 7 vilkkuu punaisena) kahdesti. Täräh-
dysaroituksen ollessa poiskytkettynä tärähdysvaroitusnäyttö 7
sammuu.
Käynnistä tärähdysvaroitin painamalla tärähdysvaroituksen
näppäintä 8. Tärähdysvaroituksen näyttö 7 palaa vihreänä, ja
tärähdysvaroitus aktivoituu 30 s kuluttua.
Mittaustyökalun tarkkuuden tarkistus
Tarkkuuteen vaikuttavat seikat
Suurin vaikutus on ympäristön lämpötilalla. Erityisesti lattialta
ylöspäin esiintyvät lämpötilaerot voivat saattaa lasersäteen
poikkeamaan.
Poikkeusten merkitys kasvaa alkaen n. 20 m etäisyydestä ja ne
voivat 100 m etäisyydellä olla jopa kaksi neljä kertaa niin suu-
ret kuin 20 metrissä.
Koska lämpötilakerrostumat ovat suurimmillaan maan lähellä,
tulisi aina asettaa mittaustyökalu jalustalle yli 20 m mittauksia
varten. Aseta sen lisäksi mittaustyökalu mahdollisuuksien mu-
kaan keskelle työaluetta.
Tasaustarkkuuden tarkistus
Ulkoisten vaikutusten lisäksi voivat myös laitteisto-ominaiset
vaikutukset (kuten esim. pudotukset tai voimakkaat iskut) joh-
taa poikkeuksiin. Tämän takia tulee mittaustyökalun tarkkuus
tarkistaa aina ennen työn aloittamista.

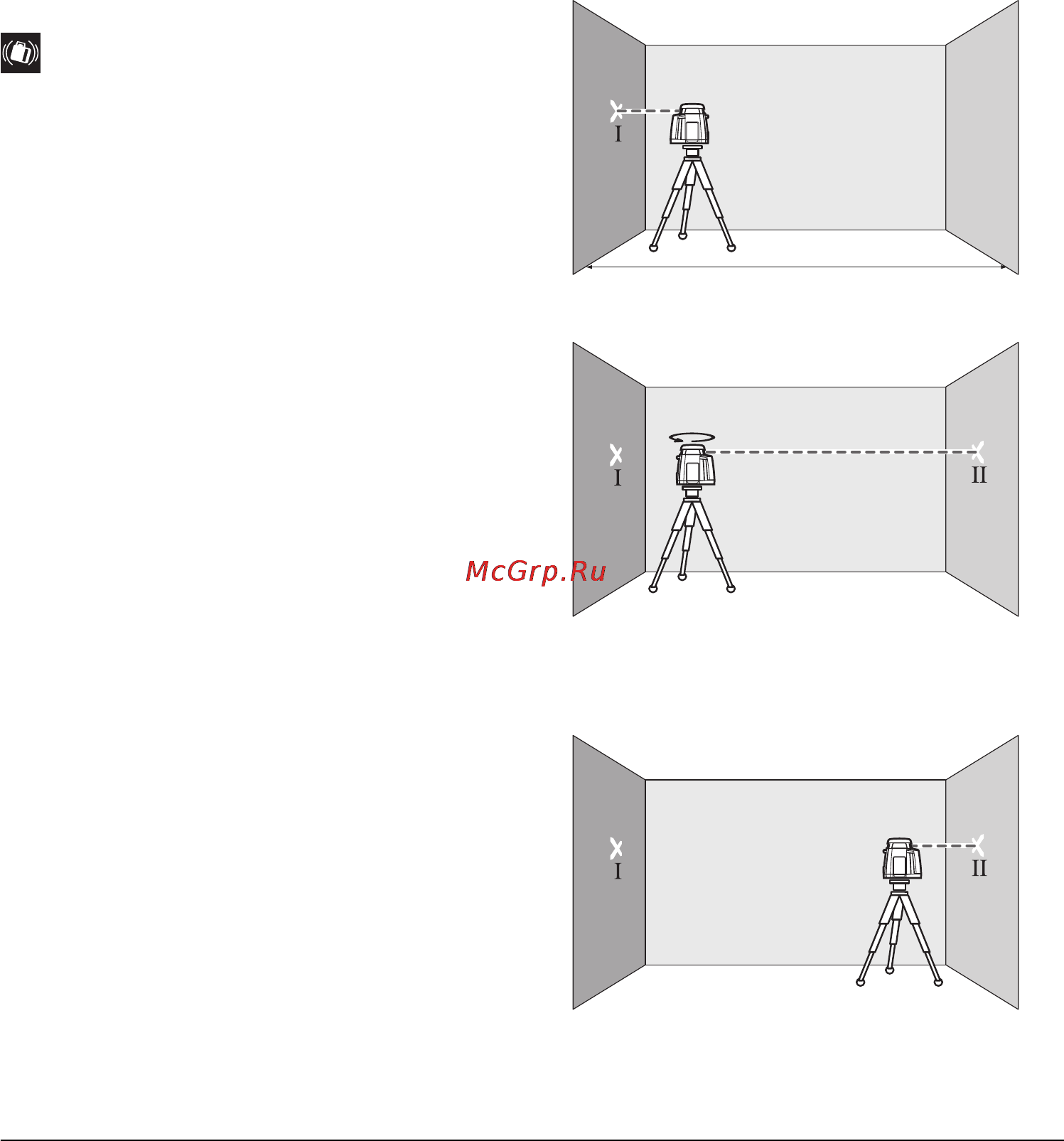

Tarkistusta varten tarvitaan 20 m vapaata mittausmatkaa kah-
den seinän A ja B välissä tukevalla alustalla. Sinun täytyy suorit-
taa kääntömittaus kummankin akselin, X ja Y kautta (sekä posi-
tiivinen että negatiivinen), (4 täyttä mittausvaihetta).
Asenna mittaustyökalu vaaka-asentoon lähelle seinää A, ja-
lustalle 25 (lisätarvike) tai aseta se tukevalle, tasaiselle alus-
talle. Käynnistä sähkötyökalu.
Merkitse tasauksen loputtua lasersäteen keskipiste
seinälle A (piste I).
Kierrä mittaustyökalu 180°, anna sen tasata ja merkitse la-
sersäteen keskipiste vastakkaiselle seinälle B (piste II).
Aseta mittaustyökalu sitä kiertämättä lähelle seinää B,
käynnistä se ja anna sen suorittaa tasaus.
Suuntaa mittaustyökalu korkeustasolla niin (jalustan avulla
tai tarvittaessa asettamalla jotain mittaustyökalun alle), että
lasersäteen keskipiste osuu täsmälleen aiemmin merkittyyn
pisteeseen II, seinässä B.
AB
20 m
AB
180°
AB
