Siekiant apsaugoti baterijas, matavimo prietaisas automatiškai
išjungiamas:
jei ilgiau kaip 30 min jis yra už savaiminio išsilyginimo
diapazono ribų,
jei ilgiau kaip 2 h yra įsijungęs pranešimas apie sutrenkimą,
jei esant suaktyvintam parengties režimui (suaktyvinti galima
tik nuotolinio valdymo pulteliu) prietaisas per 2 h
neįjungiamas.
Jei reikia, matavimo prietaisą iš naujo padėkite ir vėl jį įjunkite.
Parengties režimas su veikimo režimo išsaugojimu
Nuotolinio valdymo pulteliu 26 matavimo prietaisą ne ilgiau
kaip 2 valandom galima perjungti į parengties režimą. Veikiant
parengties režimu, niveliavimo indikatorius 3 lėtai mirksi, visi
kiti indikatoriai ir lazeris yra išjungti.
Matavimo prietaise nustatytas veikimo režimas išsaugomas. Jei
pranešimo apie sutrenkimą funkcija yra įjungta, tai matavimo
prietaiso padėtis bus kontroliuojama ir parengties režimo metu.
Norėdami išjungti parengties režimą, paspauskite bet kurį
matavimo prietaiso ar nuotolinio valdymo pultelio 26 mygtuką.

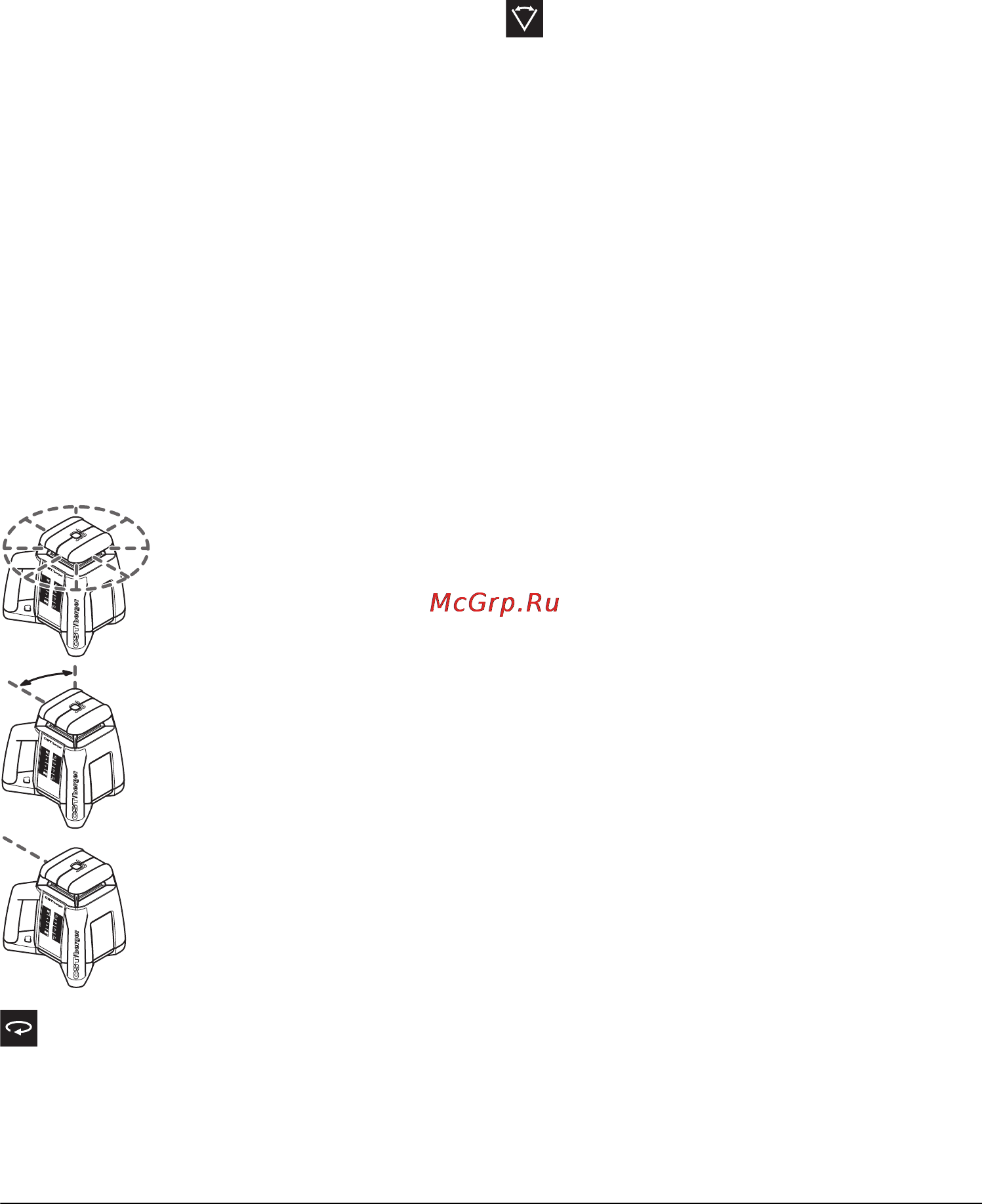

Veikimo režimai
X ir Y ašies kryptis
X ir Y ašys yra pažymėtos virš rotacinės galvutės ant korpuso.
Rotacinis režimas (RL25H)
Matavimo prietaisas veikia tik rotaciniu režimu fiksuotu sukimosi
greičiu, kuris taip pat yra pritaikytas lazerio spindulio imtuvui.
Apžvalga (RL25HV)
Visi trys veikimo režimai gali būti naudojami prietaisui esant tiek
horizontalioje, tiek ir vertikalioje padėtyje.
Rotacinis režimas
Rotacinį režimą ypač patartina pasirinkti,
kai naudojamas lazerio spindulio imtuvas.
Galite pasirinkti iš įvairių sukimosi greičių.
Linijinis režimas
Prietaisui veikiant šiuo režimu, kintamas
lazerio spindulys juda ribotame sklidimo
kampe. Todėl palyginti su rotaciniu režimu
lazerio spindulio matomumas šiuo atveju
yra didesnis. Galite pasirinkti iš įvairių
lazerio sklidimo kampų.
Taškinis režimas
Prietaisui veikiant šiuo režimu, kintamo
lazerio spindulio matomumas yra
geriausias. Jis skirtas, pvz., aukščiams
perkelti arba patikrinti, ar objektai yra
vienoje linijoje.
Rotacinis režimas, taškinis režimas (RL25HV)
(600/300/150 min
-1
, 0 min
-1
)
Kiekvieną kartą matavimo prietaisą įjungus jis pradeda veikti
rotaciniu režimu didžiausiu sukimosi greičiu.
Norėdami linijinį režimą pakeisti rotaciniu, paspauskite
rotacinio režimo mygtuką 4. Rotacinis režimas įjungiamas
didžiausiu sukimosi greičiu.
Norėdami pakeisti sukimosi greitį, dar kartą paspauskite
rotacinio veikimo mygtuką 4. Kiekvienu mygtuko paspaudimu
sukimosi greitis yra mažinamas. Po mažiausio sukimosi greičio
matavimo prietaisas persijungia į taškinį režimą. Dar kartą
paspaudus mygtuką 4, grįžtama į rotacinį režimą didžiausiu
sukimosi greičiu.
Dirbdami su lazerio spindulio imtuvu turėtumėte pasirinkti
didžiausią sukimosi greitį. Dirbdami be lazerio spindulio
imtuvo, kad geriau matytumėte lazerio spindulį, sumažinkite
sukimosi greitį ir naudokite lazerio matymo akinius 27.
Linijinis režimas (RL25HV)
(10°/25°/50°)
Norėdami pakeisti į linijinį režimą, paspauskite linijinio režimo
mygtuką 5. Matavimo prietaisas pradeda veikti mažiausiu
lazerio sklidimo kampu.
Norėdami pakeisti lazerio sklidimo kampą, paspauskite linijinio
režimo mygtuką 5. Lazerio sklidimo kampas padidinamas
dviem pakopomis. Dar kartą paspaudus mygtuką 5, įjungiamas
linijinis režimas su mažiausiu lazerio sklidimo kampu.
Nuoroda: dėl inercijos lazeris gali šiek tiek išlįsti už lazerio
linijos galinio taško.
Lazerio taško ar lazerio linijos pasukimas rotacinėje
plokštumoje (RL25HV)
Esant įjungtam automatinio niveliavimo įtaisui (indikatorius 11
šviečia žaliai), lazerio tašką ar lazerio liniją rotacinėje
plokštumoje pakopomis galite sukti 360° kampu
nepriklausomai nuo to, ar matavimo prietaisas yra
horizontalioje ar vertikalioje padėtyje.
Norėdami rotacinę plokštumą pasukti pagal laikrodžio rodyklę,
paspauskite mygtuką 10, norėdami pasukti prieš laikrodžio
rodyklę – mygtuką 9. Mygtuką spaudžiant ilgiau, rotacinė
galvutė pageidaujama kryptimi sukama greičiau.
Rotacinės plokštumos išlyginimas, esant vertikaliai
padėčiai (RL25HV)
Matavimo prietaisui esant vertikalioje padėtyje, kad būtų
lengviau nustatyti vienoje linijoje arba išlyginti lygiagrečiai,
lazerio tašką, lazerio liniją ar rotacinę plokštumą galite pasukti
apie Y ašį.
Tuo tikslu paspauskite vienašio posvyrio režimo mygtuką 12,
indikatorius 11 mirksi lėtai. Norėdami rotacinę plokštumą
pasukti pagal laikrodžio rodyklę, po to paspauskite mygtuką 10,
norėdami pasukti prieš laikrodžio rodyklę – mygtuką
9.
Mygtuką spaudžiant ilgiau, rotacinė galvutė pageidaujama
kryptimi sukama greičiau.
Pasukti galima ± 8% diapazone.
Automatinio niveliavimo įtaisas
RL25H
Matavimo prietaisą įjungus, tikrinama horizontali jo padėtis, o
nelygumai savaiminio susiniveliavimo diapazone 8 % (5°)
išlyginami automatiškai.
Jei matavimo prietaisą įjungus ar pakeitus jo padėtį, jis stovi
pasviręs daugiau kaip 8 %, automatinio niveliavimo atlikti
nebegalima. Tokiu atveju rotorius sustabdomas, lazeris mirksi,
o automatinio niveliavimo indikatorius 3 ir vienašio posvyrio
režimo indikatorius 11 pakaitomis mirksi žaliai.
