350 | Srpski
2 610 A15 294 7.5.12

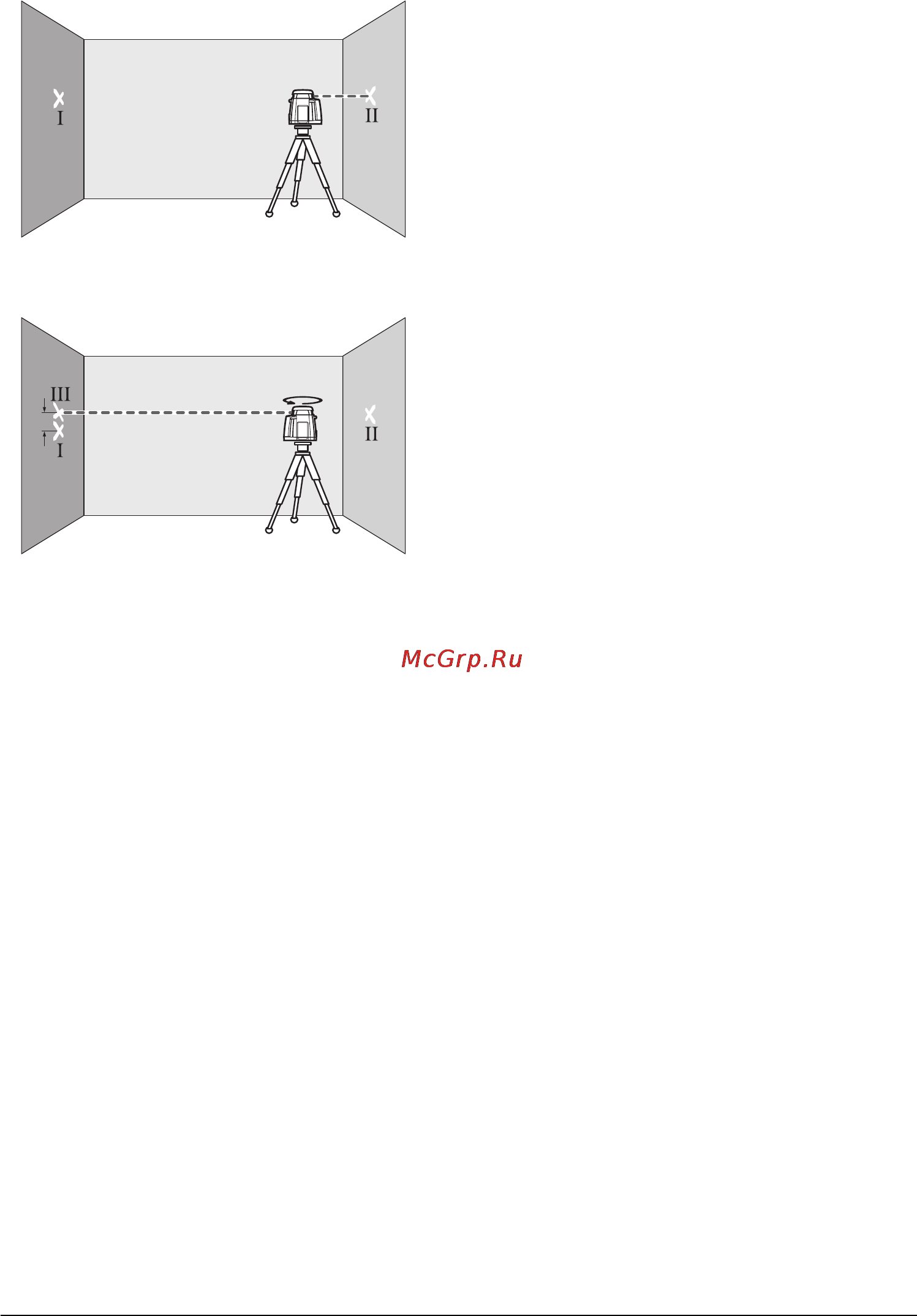

Postavite merni alat ne okrećući ga blizu zida B, uključite ga i
pustite da se niveliše.
Centrirajte merni alat po visini tako (pomoću stativa ili u datom
slučaju podmetačima), tako da sredina laserskog zraka
pogadja tačno na prethodno označenu tačku II na zidu B.
Okrenite merni alat za 180°, ne manjejući visinu. Pustite da
se niveliše i označite sredinu laserskog zraka na zidu A
(tačka III). Pazite pritom, da tačka III bude što vertikalnija
iznad odnosno ispod tačke I.
Razlika d obe markirane tačke I i III na zidu A daje stvarno
odstupanje mernog alata za izmerenu osu.
Ponovite merenje za druge tri ose. Okrenite za to merni alat pre
početka svakog merenja za 90°.
Na mernoj liniji od 2 x 20 m = 40 m iznosi maksilano dozvoljeno
odstupanje:
40 m x ±0,08 mm/m = ± 3,2 mm.
Razlika d izmedju tačaka I i III sme prema tome kod svake
pojedine od četiri radnji merenja iznositi najviše 3,2 mm.
Ako bi merni alat prekoračio maksimalno odstupanje pri nekom
od četiri merenja, onda pustite da Bosch-servis izvrši kontrolu.
Uputstva za rad
f Upotrebljavajte uvek samo sredinu laserskog zraka za
markiranje. Veličina laserske tačke se menja sa udaljenjem.
Laserske naočare za gledanje (pribor)
Laserske naočare za gledanje filtriraju okolnu svetlost. Tako
izgleda crveno svetlo lasera svetlije za oko.
f Ne koristite laserske naočare za posmatranje kao
zaštitne naočare. Laserske naočare za posmatranje služe za
bolje prepoznavanje laserskog zraka, one ne štite od laser-
skog zračenja.
f Ne upotrebljavajte laserske naočare za posmatranje kao
naočare za sunce ili u putnom saobraćaju. Laserske
naočare za posmatranje ne pružaju punu UV zaštitu i
smanjuju opažanje boja.
Radovi sa laserskim prijemnikom (pribor)
Pri nepovoljnim svetlosnim uslovima (svetla okolina,direktno
sunčevo zračenje) i na veća rastojanja koristite za bolje
nalaženje laserskog zraka laserski prijemnik 23.
RL25HV: Birajte pri radu sa laserskim prijemnikom rotacioni
rad sa najvećom rotacionom brzinom.
Za rad sa laserskim prijemnikom čitajte i obratite pažnju na
njegovo uputstvo za rad.
Radovi sa daljinskom komandom (pribor)
Pri pritiskivanju tastera za rad može se isključiti nivelisanje
mernog alata, tako što se rotacija isključi na kratko.
Upotrebljavajući daljinsku komandu 26 se izbegava ovaj efekat.
Prijemna sočiva 1 za daljinsko upravljanje nalaze se na četiri
strane pored rotacione glave.
Za rad sa daljinskom komandom pročitajte i obratite pažnju na
njeno uputstvo za rad.
Radovi sa stativom (pribor)
Merni alat raspolaže sa 5/8"-prihvatom za stativ za horizontalan
rad na stativu. Postavite merni alat sa prihvatom stativa 20 na
5/8"-navoj stativa i čvrsto ga uvrnite sa zavrtnjem za
pričvršćivanje stativa.
Kod stativa 25 sa mernom skalom na izlazu možete direktno
podesiti odstupanje po visini.
Radovi sa zidnim držačem i jedinicom za centriranje
(pribor) (RL25HV)
Vi možete montirati merni alat i na zidnom držaču sa jedinicom
za centriranje 28. Uvrnite za ovo 5/8"- zavrtanj zidnog držača u
prihvat stativa 20 na mernom alatu.
Montaža na zidu: Montaža na zidu se preporučuje na primer kod
radova, koji se nalaze iznad visine izlaza stativa, ili kod radova
na nestabilnoj podlozi i bez stativa. Pričvrstite za ovo zidni držač
28 sa montiranim mernim alatom što vertikalnije na zid.
Montaža na stativu: Možete zidni držač 28 isto tako navrnuti sa
prihvatom za stativ na poledjini a na stativ. Ovo pričvršćivanje
se preporučuje posebno pri radovima, kod kojih se rotaciona
ravan treba da centrira na neku referentnu liniju.
Pomoću jedinice za centriranje možete montirani merni alat
pomerati po vertikali (kod montaža na zid) odnosno horizontali
(pri montaži na stativ) u području od ca. 15 cm.
Rad sa laserskom tablicom sa ciljem (pribor)
Pomoću laserske tablice sa ciljem 29 možete prenositi laserske
oznake na pod odnosno lasersku visinu na zid. Sa magnetnim
držačem može se laserska tablica sa ciljem pričvrstiti i na
plafonske konstrukcije.
Sa nultim poljem i skalom možete meriti odstupanje prema
željenoj visini i ponovo nanositi na drugom mestu. Tako odpada
tačno podešavanje mernog alata na visinu na koju se prenosi.
Laserska tablica sa ciljem 29 ima jedan reflektujući sloj, koji
poboljšava vidljivost laserskog zraka na većem rastojanju
odnosno pri jakom sunčevom zračenju. Pojačanje svetlosti se
može samo onda prepoznati, ako gledate paralelno sa laserskim
zrakom na lasersku tablicu sa ciljem.
AB
A
d
B
180°
