Polski | 221
2 610 A15 294 7.5.12
Urządzenie pomiarowe należy ustawić na stabilnym podłożu
w poziomej lub pionowej pozycji, zamontować na statywie lub
wuchwycie ściennym 28 z przymiarem.
Ze względu swoją na swoją wysoką precyzję niwelowania,
urządzenie pomiarowe jest bardzo wrażliwe na wstrząsy
i zmiany pozycji. Dlatego, by uniknąć przerw w eksploatacji,
spowodowanych koniecznością powtórnego niwelowania,
należy ustawiać je w stabilnej pozycji.
Włączanie/wyłączanie
Aby włączyć urządzenie pomiarowe, należy nacisnąć włącznik/
wyłącznik 2. Włączenie potwierdzone zostaje rozbłyśnięciem
wszystkich wskaźników na krótki okres czasu.
RL25H: Natychmiast po włączeniu urządzenia pomiarowego
emitowana jest zmienna wiązka lasera 14.
RL25HV: Urządzenie pomiarowe emituje natychmiast po włą-
czeniu zmienną wiązkę lasera 14 i wiązkę prostopadłą 15.
f Nie wolno kierować wiązki laserowej w stronę osób
i zwierząt, jak również spoglądać w wiązkę (nawet przy
zachowaniu większej odległości).
Natychmiast po włączeniu urządzenie pomiarowe rozpoczyna
automatyczną niwelację. Podczas procesu poziomowania
wskaźnik automatycznej niwelacji 3 miga w szybkim rytmie,
a laser nie obraca się i też miga.
O zakończeniu niwelacji urządzenia pomiarowego świadczy
świecący się stałym zielonym światłem wskaźnik niwelacji 3,
a także świecący się stałym światłem laser. Po włączeniu urzą-
dzenie pomiarowe startuje automatycznie w trybie rotacyjnym,
a funkcja ostrzegania o wstrząsach jest włączona (wskaźnik
ostrzegania o wstrząsach 7 świeci się zielonym światłem).
Aby wyłączyć urządzenie pomiarowe, należy ponownie
nacisnąć włącznik/wyłącznik 2.
f Nie wolno zostawiać włączonego urządzenia pomiaro-
wego bez nadzoru, a po zakończeniu użytkowania należy
je wyłączać. Wiązka lasera może spowodować oślepienie
osób postronnych.
Urządzenie pomiarowe wyłącza się automatycznie w celu
ochrony baterii:
jeżeli przez okres dłuższy niż 30 min znajduje się poza
zakresem autoniwelacji,
jeżeli zabezpieczenie przed wstrząsami zadziałało wcześniej
niż po upływie 2 h,
jeżeli po aktywacji trybu czuwania (stand-by) (możliwe tylko
przy pomocy pilota) nie zostanie ono włączone w przeciągu
2h.
Urządzenie pomiarowe należy w razie potrzeby ustawić na
nowo i ponownie włączyć.
Tryb czuwania z pamięcią ustawień trybu pracy urządzenia
Za pomocą pilota 26 urządzenie pomiarowe można przełączyć na
tryb czuwania (stand-by), na okres nie dłuższy jednak niż dwie
godziny. W trybie czuwania wskaźnik niwelacji 3 miga w wolnym
rytmie, wszystkie inne wskaźniki oraz laser są wyłączone.
Wybrany uprzednio tryb pracy pozostaje niezmieniony. Jeżeli
włączona została funkcja ostrzegania o wstrząsach, położenie
urządzenia pomiarowego będzie nadzorowane także w trybie
czuwania.
Aby zakończyć tryb czuwania należy wcisnąć dowolny przycisk
na urządzeniu pomiarowym lub na pilocie 26.
Rodzaje pracy
Przebieg osi X i osi Y
Przebieg osi X i Y zaznaczony jest na obudowie nad głowicą
rotacyjną.
Tryb rotacyjny (RL25H)
Urządzenie pomiarowe pracuje wyłącznie w trybie rotacyjnym
ze stałą prędkością rotacyjną, która nadaje się również do pracy
przy użyciu odbiornika laserowego.

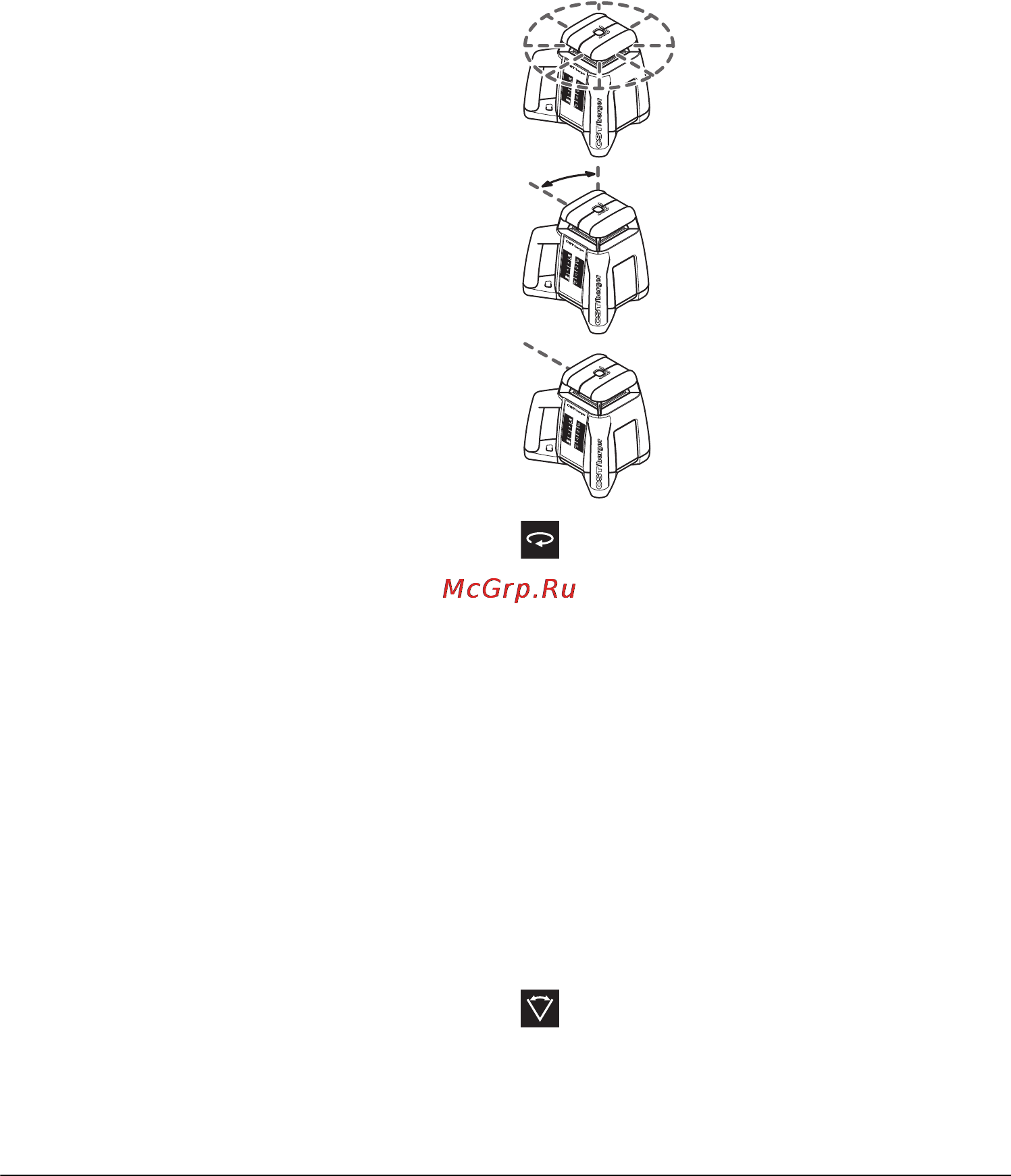

Zestawienie (RL25HV)
Wszystkie trzy tryby pracy są możliwe zarówno przy poziomym
jak i pionowym ustawieniu urządzenia pomiarowego.
Tryb rotacyjny
Tryb rotacyjny jest szczególnie zalecany
w przypadku zastosowania odbiornika
laserowego. Możliwy jest wybór między
różnymi prędkościami rotacyjnymi.
Tryb liniowy
W tym trybie pracy zmienna wiązka lasera
porusza się w ograniczonym kącie
rozwarcia promieni lasera. Widoczność
wiązki jest przez to lepsza (w porównaniu
z trybem rotacyjnym). Możliwy jest wybór
między różnymi kątami rozwarcia.
Tryb punktowy
W tym trybie pracy osiągana jest najlepsza
widoczność wiązki lasera. Służy on np. do
prostego przenoszenia wysokości lub do
kontroli ustawienia w jednej osi (linii).
Tryb rotacyjny, tryb punktowy (RL25HV)
(600/300/150 min
-1
, 0 min
-1
)
Po każdym włączeniu urządzenie pomiarowe znajduje się
w trybie rotacyjnym o najwyższej prędkości rotacyjnej.
Aby przejść z trybu liniowego na tryb rotacyjny, należy nacisnąć
przycisk trybu rotacyjnego 4. Tryb rotacyjny uruchamia się
z najwyższą prędkością rotacyjną.
Aby zmienić prędkość rotacyjną, należy ponownie wcisnąć
przycisk trybu rotacyjnego 4. Każde naciśnięcie przycisku
zmniejsza prędkość rotacyjną. Po przejściu do najmniejszej
prędkości rotacyjnej urządzenie pomiarowe przestawia się na
tryb punktowy. Ponowne naciśnięcie przycisku 4 powoduje, że
urządzenie pomiarowe powraca do trybu rotacyjnego o
najszybszej prędkości rotacyjnej.
Do pracy z użyciem odbiornika laserowego, należy wybrać
najszybszą prędkość rotacyjną Pracując bez odbiornika, należy
w celu lepszej widoczności wiązki lasera zredukować pręd-
kość obrotową, lub użyć okularów obserwacyjnych 27.
Tryb liniowy (RL25HV)
(10°/25°/50°)
Aby przejść do trybu liniowego, należy nacisnąć przycisk trybu
liniowego 5. Urządzenie pomiarowe rozpoczyna pracę z
najmniejszym kątem rozwarcia linii lasera.
OBJ_BUCH-1596-002.book Page 221 Monday, May 7, 2012 8:18 AM
