146 | Svenska
2 610 A15 294 7.5.12
För inkoppling av nivelleringsautomatiken för båda axlarna
tryck på nytt knappen 12. Indikeringen för enaxlig lutningsfunk-
tion 11 lyser kontinuerligt.
För svängning av rotationsplanet kring x-axeln tryck riktnings-
knapparna upptill 10 resp. nedtill 9. Rotationsriktningen mot-
svarar pilarnas riktning på knapparna 10 och 9.
Chockvarningsfunktion
Mätverktyget har en chockvarningsfunktion som vid lägesänd-
ring av resp. vibrationer i mätverktyget eller vibrationer i mar-
ken nivellerar i relation till förändrad höjd och sålunda undviks
höjdfel.
Vid inkoppling av mätverktyget är chockvarningsfunktionen all-
tid inställd, chockvarningsindikeringen 7 lyser med grönt lus.
Chockvarningen aktiveras ca 30 sekunder efter inkoppling av
mätverktyget eller inkoppling av chockvarningsfunktionen.
När mätverktygets förändrade läge överskrider området för
nivelleringsnoggrannhet eller en kraftig skakning registrerats,
löser chockvarningen ut: Rotationen stoppas, lasern blinkar och
chockvarningsindikeringen 7 blinkar med rött ljus. Det aktuella
driftsättet sparas.
Tryck vid utlöst chockvarning på chockvarningsknappen 8.
Chockvarningsfunktionen startas på nytt och mätverktyget
nivelleras. När mätverktyget har nivellerats (nivelleringsindika-
torn 3 lyser permanent med grönt ljus), startar det i sparat drift-
sätt. Kontrollera laserstrålens höjd mot en referenspunkt och
korrigera vid behov.
Om funktionen vid utlöst chockvarning inte startas på nytt med
knappen 8 kopplas automatiskt lasern från efter 2 minuter och
mätverktyget efter 2 timmar.
För frånkoppling av chockvarningsfunktionen tryck en gång på
chockvarningsknappen 8 resp. två gånger vid utlöst chockvar-
ning (chockvarningsindikatorn 7 blinkar med rött ljus). Vid från-
kopplad chockvarning slocknar chockvarningsindikatorn 7.
För inkoppling av chockvarningen tryck på chockvarnings-
knappen 8. Chockvarningsindikatorn 7 lyser med grönt ljus och
efter 30 s aktiveras chockvarningen.
Kontroll av mätverktygets noggrannhet
Noggrannhetsinverkan
Det största inflytandet utövar omgivningstemperaturen. Speci-
ellt temperaturdifferenser från marken uppåt kan avlänka laser-
strålen.
Avvikelser har en viss betydelse från och med en mätsträcka på
ca 20 m och kan lätt vid 100 m uppgå till det dubbla eller tre-
dubbla jämfört med avvikelsen vid 20 m.
Eftersom temperaturskiktningen nära marken är störst, bör
mätverktyget fr.o.m. en mätsträcka på 20 m monteras på ett
stativ. Ställ helst upp mätverktyget i arbetsytans centrum.
Kontrollera nivelleringsnoggrannheten
Förutom yttre påverkan kan även verktygsspecifika inflytanden
(som t.ex. fall eller häftiga stötar) leda till avvikelser. Kontrol-
lera därför mätverktygets noggrannhet innan arbetet påbörjas.
För kontroll behövs en fri mätsträcka på 20 m och ett stadigt
underlag mellan väggarna A och B. En runtommätning måste
utföras för båda axlarna x och y (både för positiv och negativ) (4
kompletta mätningar).

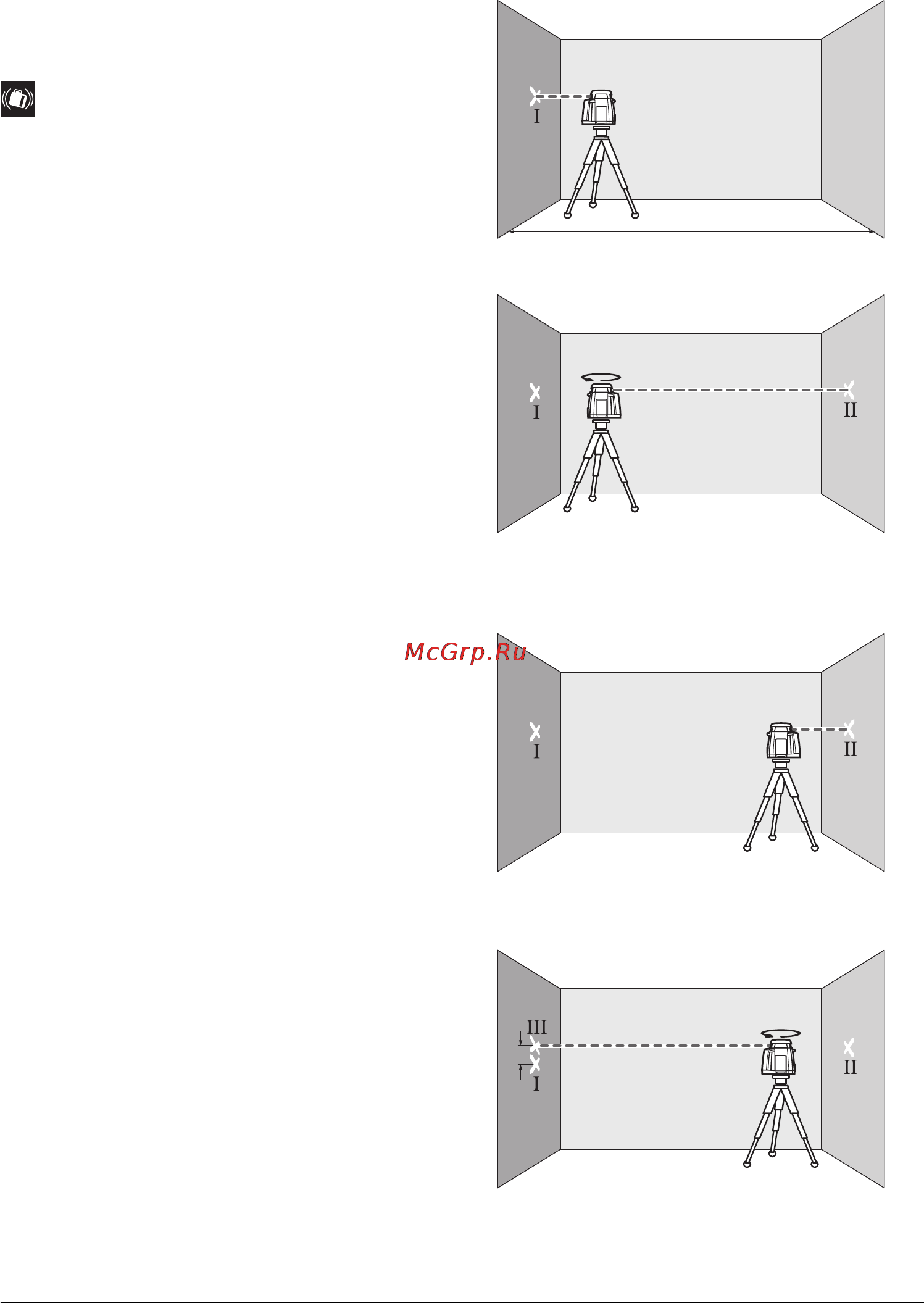

Montera mätverktyget i horisontalläge nära väggen A på ett
stativ 25 (tillbehör) eller ställ upp det på ett fast plant under-
lag. Koppla på elverktyget.
Märk efter avslutad nivellering upp laserstrålens centrum på
väggen A (punkt I).
Vrid mätverktyget 180°, låt det nivelleras och märk laser-
strålens centrum på väggen B (punkt II).
Placera mätverktyget utan att vrida det nära väggen B,
koppla på och låt verktyget nivelleras.
Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller
eventuellt med underlägg) så att laserstrålens centrum står
exakt mot tidigare utmärkt punkt II på väggen B.
Vrid mätverktyget 180° utan att förändra höjden. Låt det
nivelleras och märk ut laserstrålens centrum på väggen A
(punkt III). Kontrollera att punkten III ligger så långt möjligt
lodrätt över resp. under punkten I.
AB
20 m
AB
180°
AB
A
d
B
180°
