Eesti | 393
2 610 A15 294 7.5.12

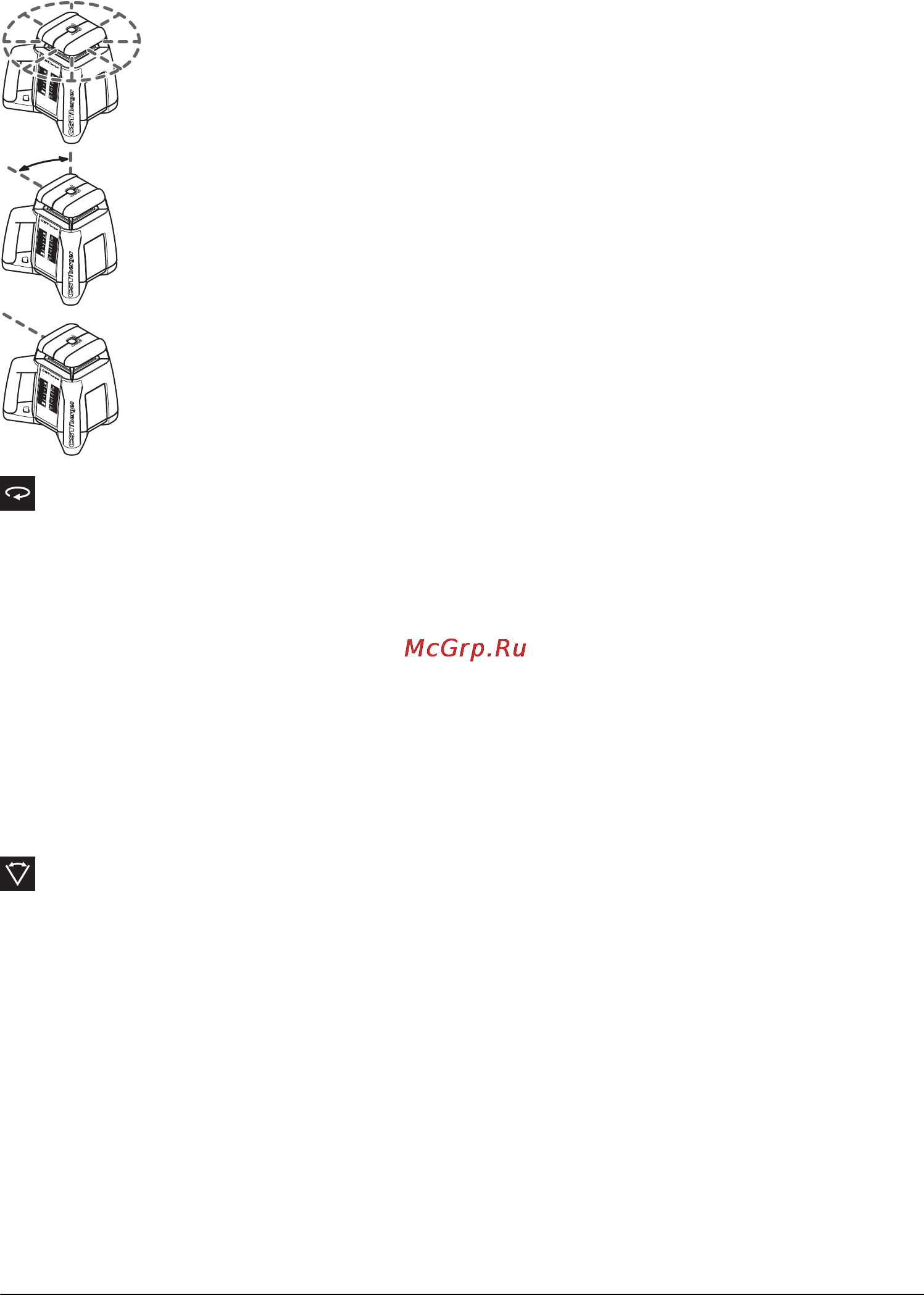

Ülevaade (RL25HV)
Kõik kolm töörežiimi on võimalikud horisontaal- ja
vertikaalasendis.
Pöördliikumisrežiim
Pöördliikumisrežiim on eriti otstarbekas
laserkiire vastuvõtja kasutamisel. Võite
valida erinevate pöörlemiskiiruste vahel.
Joonliikumisrežiim
Selles töörežiimis liigub muutuv laserkiir
piiratud avanemisnurgas. Tänu sellele on
laserkiire nähtavus võrreldes pöördliiku-
misega suurem. Valida saab erinevate
avanemisnurkade vahel.
Punktrežiim
Selles töörežiimis on muutuv laserkiir
kõige paremini nähtav. Võimalik on näiteks
kõrguspunktide lihtne ülekandmine või
rihtjoonte kontrollimine.
Pöördliikumisrežiim, punktrežiim (RL25HV)
(600/300/150 min
-
1
, 0 min
-
1
)
Iga kord pärast sisselülitamist on mõõteseade suurima
pöörlemiskiirusega pöörlemisrežiimil.
Joonliikumisrežiimilt pöördliikumisrežiimile lülitumiseks
vajutage pöördliikumise nupule 4. Pöördliikumine käivitub
suurima pöörlemiskiirusega.
Pöörlemiskiiruse muutmiseks vajutage uuesti pöördliikumise
nupule 4. Pöörlemiskiirus väheneb iga nupulevajutamisega.
Pärast väikseimat pöörlemiskiirust lülitub mõõteseade
punktrežiimile. Uuel vajutamisel nupule 4 lülitub seade tagasi
suurima pöörlemiskiirusega pöördliikumisele.
Laserkiire vastuvõtjaga töötades tuleb valida suurim pöörle-
miskiirus. Ilma laserkiire vastuvõtjata töötades vähendage
laserkiire nähtavuse parandamiseks pöörlemiskiirust ja
kasutage laserkiire nähtavust parandavaid prille 27.
Joonrežiim (RL25HV)
(10°/25°/50°)
Joonliikumisrežiimile lülitumiseks vajutage joonliikumise
nupule 5. Mõõteseade käivitub väikseima avanemisnurgaga.
Avanemisnurga muutmiseks vajutage joonliikumise nupule 5.
Avanemisnurk suureneb kahes astmes. Uuel vajutamisel nupule 5
lülitub seade tagasi väikseima avanemisnurgaga joonliikumisele.
Märkus: Inertsi tõttu võib laser võnkuda kergelt üle laserjoone
lõpp-punktide.
Laserpunkti/laserkiire pööramine pöörlemistasandil
(RL25HV)
Kui sisse on lülitatud automaatne nivelleerumine (näit 11 põleb
rohelise tulega), saate laserpunkti või laserjoont pöörata
pöörlemistasandil järk-järgult 360°, olenemata mõõteseadme
horisontaal- või vertikaalasendist.
Pöörlemistasandi pööramiseks päripäeva vajutage nupule 10,
vastupäeva pööramiseks nupule 9. Pikem vajutamine
nuppudele kiirendab pöörleva pea liikumist soovitud suunas.
Pöörlemistasandi väljarihtimine vertikaalasendi puhul
(RL25HV)
Mõõteseadme vertikaalasendi puhul saate laserpunkti,
laserkiirt või pöörlemistasandit lihtsaks joondamiseks või
paralleelselt väljarihtimiseks pöörata ümber Y-telje.
Selleks vajutage üheteljelise kalderežiimi nupule 12, näit 11
vilgub aeglases taktis. Pöörlemistasandi pööramiseks
päripäeva vajutage nupule 10, vastupäeva pööramiseks nupule
9. Pikem vajutamine nuppudele kiirendab pöörleva pea
liikumist soovitud suunas.
Pööramine on võimalik vahemikus ±
8%.
Automaatne nivelleerumine
RL25H
Pärast sisselülitamist kontrollib seade horisontaalset asendit ja
tasakaalustab hälbed automaatse nivelleerumise vahemikus ca
8% (5°) automaatselt.
Kui mõõteseadme kalle on pärast sisselülitamist või asendi
muutust suurem kui 8 %, ei ole automaatne nivelleerumine
enam võimalik. Sellisel juhul rootor seiskub, laser vilgub,
automaatse nivelleerumise näit 3 ja üheteljelise kalderežiimi
näit 11 vilguvad vaheldumisi rohelise tulega.
Sellisel juhul lülitage mõõteseade välja, seadke õigesse
asendisse ja lülitage taas sisse. Ilma uude asendisse seadmata
lülitub laser 2 minuti pärast ja mõõteseadme 30 minuti pärast
automaatselt välja.
Kui mõõteseade on nivelleerunud, kontrollib see pidevalt
horisontaalset asendit. Asendi muutumisel nivelleerub seade
automaatselt uuesti. Ebaõigete mõõtetulemuste vältimiseks
seiskub rootor nivelleerumise ajaks, laser vilgub ja automaatse
nivelleerumise näit 3 vilgub kiires taktis.
RL25HV
Seade tuvastab pärast sisselülitamist horisontaal- või
vertikaalasendi. Horisontaalasendi vahetamiseks
vertikaalasendi vastu või vastupidi lülitage seade välja, viige
soovitud asendisse ja lülitage uuesti sisse.
Pärast sisselülitamist kontrollib seade vertikaalset või
horisontaalset asendit ja tasakaalustab hälbed automaatse
nivelleerumise vahemikus ca 8 % (5°) automaatselt.
Kui mõõteseadme kalle on pärast sisselülitamist või asendi
muutust suurem kui 8 %, ei ole automaatne nivelleerumine
enam võimalik. Sellisel juhul rootor seiskub, laser vilgub,
automaatse nivelleerumise näit 3 ja üheteljelise kalderežiimi
näit 11 vilguvad vaheldumisi rohelise tulega.
Sellisel juhul lülitage mõõteseade välja, seadke õigesse
asendisse ja lülitage taas sisse. Ilma uude asendisse seadmata
lülitub laser 2 minuti pärast ja mõõteseadme 30 minuti pärast
automaatselt välja.
Kui mõõteseade on nivelleerunud, kontrollib see pidevalt
horisontaalset ja/või vertikaalset asendit. Asendi muutumisel
nivelleerub seade automaatselt uuesti. Ebaõigete
mõõtetulemuste vältimiseks seiskub rootor nivelleerumise
ajaks, laser vilgub ja automaatse nivelleerumise näit 3 vilgub
kiires taktis rohelise tulega.
