Cst/berger RL25HV [20/465] Wartung und service

20 | Deutsch

2 610 A15 294 • 7.5.12

Unabhängig von der gewählten Lautstärke des Signaltons er-

tönt bei jedem Drücken einer Taste am Messwerkzeug zur Be-

stätigung ein kurzer Ton in niedriger Lautstärke und der einge-

stellten Frequenz.

Zum Wechsel der Frequenz halten Sie die Taste Signalton 34

gedrückt und drücken dazu kurz die Ein-Aus-Taste 42. Zur Be-

stätigung ertönt jeweils ein kurzer Signalton in der gewählten

Frequenz.

Die Einstellung des Signaltons bleibt beim Aus- und Einschalten

des Messwerkzeugs erhalten.

Arbeitshinweise

Strobe-Shield

-Schutzfunktion

Das Messwerkzeug hat einen elektronischen Filter für helles

Sonnenlicht. Der Filter verhindert z.B. Störungen durch Warn-

lichter von Baumaschinen. Er kann nur dann wirken, wenn der

Sensor 37 der Schutzfunktion frei und sauber ist.

Markieren

An der Mittenmarkierung 40 rechts und links am Messwerkzeug

können Sie die Höhe des Laserstrahls markieren, wenn er durch

die Mitte des Empfangsfeldes 35 läuft. Die Mittenmarkierung

befindet sich 50,8 mm von der oberen Kante des Messwerk-

zeugs entfernt.

Achten Sie darauf, das Messwerkzeug beim Markieren genau

senkrecht (bei waagerechtem Laserstrahl) bzw. waagerecht

(bei senkrechtem Laserstrahl) auszurichten, da sonst die Mar-

kierungen gegenüber dem Laserstrahl versetzt sind.

Befestigen mit Halterung (siehe Bild C)

Sie können das Messwerkzeug mithilfe der Halterung 48 sowohl

an einer Laserdifferenzlatte 50 (Zubehör) als auch an anderen

Hilfsmitteln mit einer Breite bis zu 65 mm befestigen.

Schrauben Sie die Halterung 48 mit der Befestigungsschraube

51 in der Aufnahme 47 an der Rückseite des Messwerkzeugs

fest.

Lösen Sie die Feststellschraube 49, schieben Sie die Halterung

z.B. auf die Laserdifferenzlatte 50 und ziehen Sie die Feststell-

schraube 49 wieder fest.

Mithilfe der Libelle 52 können Sie die Halterung 48 waagerecht

ausrichten.

Ein schief angebrachtes Messwerkzeug führt zu Fehlmessungen.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Bei starken Verschmutzungen können Sie das Messwerkzeug

unter fließendem Wasser reinigen. Tauchen Sie das Messwerk-

zeug aber nicht ins Wasser ein, und setzen Sie es keinem Hoch-

druck-Wasserstrahl aus.

Wischen Sie Verschmutzungen mit einem feuchten, weichen

Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und

Prüfverfahren einmal ausfallen, ist die Reparatur von einer au-

torisierten Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte

unbedingt die 10-stellige Sachnummer laut Typenschild des

Messwerkzeugs an.

Kundendienst und Kundenberatung

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer um-

weltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den

Hausmüll!

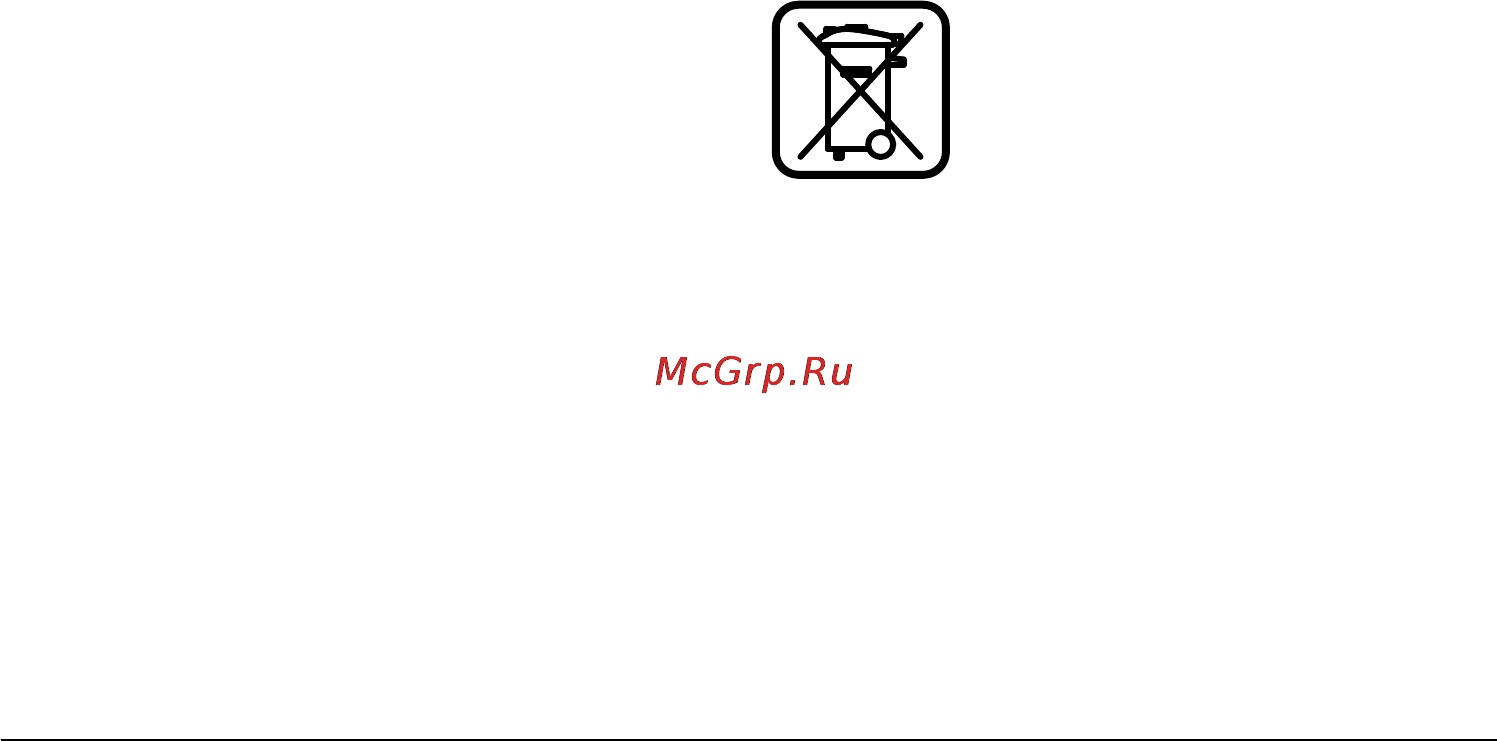

Nur für EU-Länder:

Gemäß der europäischen Richtlinie

2002/96/EG müssen nicht mehr gebrauchs-

fähige Messwerkzeuge und gemäß der euro-

päischen Richtlinie 2006/66/EG müssen

defekte oder verbrauchte Akkus/Batterien

getrennt gesammelt und einer umweltgerech-

ten Wiederverwendung zugeführt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt

abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

OBJ_BUCH-1596-002.book Page 20 Monday, May 7, 2012 8:01 AM
