426 | Lietuviškai
2 610 A15 294 7.5.12
Darbas su sieniniu laikikliu ir reguliavimo įtaisu
(pap. įranga) (RL25HV)
Matavimo prietaisą taip pat galite pritvirtinti prie sienos su
reguliavimo įtaisu 28. Tuo tikslu sieninio laikiklio varžtą 5/8"
įsukite į matavimo prietaiso jungtį, skirtą prie stovo tvirtinti, 20.
Montavimas prie sienos: montuoti prietaisą prie sienos
rekomenduojama, pvz., atliekant darbus, kai neužtenka trikojo
stovo ištraukiamos konsolės ilgio arba kai pagrindas, ant kurio
statomas prietaisas, yra nestabilus, o taip pat, kai neturite
trikojo stovo. Sieninį laikiklį 28 kartu su sumontuotu prietaisu
pritvirtinkite galimai vertikaliau prie sienos.
Montavimas ant trikojo stovo: sieninį laikiklį 28 galite taip pat
prisukti prie trikojo stovo. Šis tvirtinimo būdas
rekomenduojamas atliekant tokius darbus, kada spindulio
sukimosi plokštuma turi būti nustatyta pagal atskaitos liniją.
Pritvirtintą matavimo prietaisą reguliavimo prietaisu galite
paslinkti apie 15 cm vertikaliai (kai pritvirtintas ant sienos) ar
horizontaliai (kai pritvirtintas ant stovo).
Darbas su lazerio nusitaikymo lentele (pap. įranga)
Naudojant lazerio nusitaikymo lentelę 29, lazerio žymę galima
perkelti ant grindų, o lazerio aukštį ant sienos. Naudojantis
magnetiniu laikikliu, lazerio nusitaikymo lentelę galima
pritvirtinti ir prie lubų konstrukcijų.
Naudojant kvadratinį nulinį laukelį ir skalę, galima išmatuoti
nuokrypį nuo pageidaujamo aukščio ir pažymėti jį kitose
vietose. Tuomet nereikia tiksliai sureguliuoti prietaiso
norimame perkelti aukštyje.
Lazerio nusitaikymo lentelė 29 yra su atspindinčia danga, kuri
padidina lazerio spindulio matomumą esant dideliam atstumui
arba intensyviai šviečiant saulei. Ryškumas padidėja tik tada,
kai į lazerio nusitaikymo lentelę žiūrite lygiagrečiai lazerio
spinduliui.
Darbas su matuokle (pap. įranga)
Lygumui patikrinti ar nuolydžiui nustatyti kartu su lazerio
spindulio imtuvu patartina naudoti matuoklę 24.
Lazerinio nivelyro matuoklės 24 viršuje yra patalpinta sąlyginė
matmenų skalė (±50 cm), kurios nulinį aukštį Jūs galite iš
anksto nustatyti išėjime. Tokiu būdu galima tiesiogiai nuskaityti
nukrypimus nuo privalomų aukščių.
Naudojimo pavyzdžiai

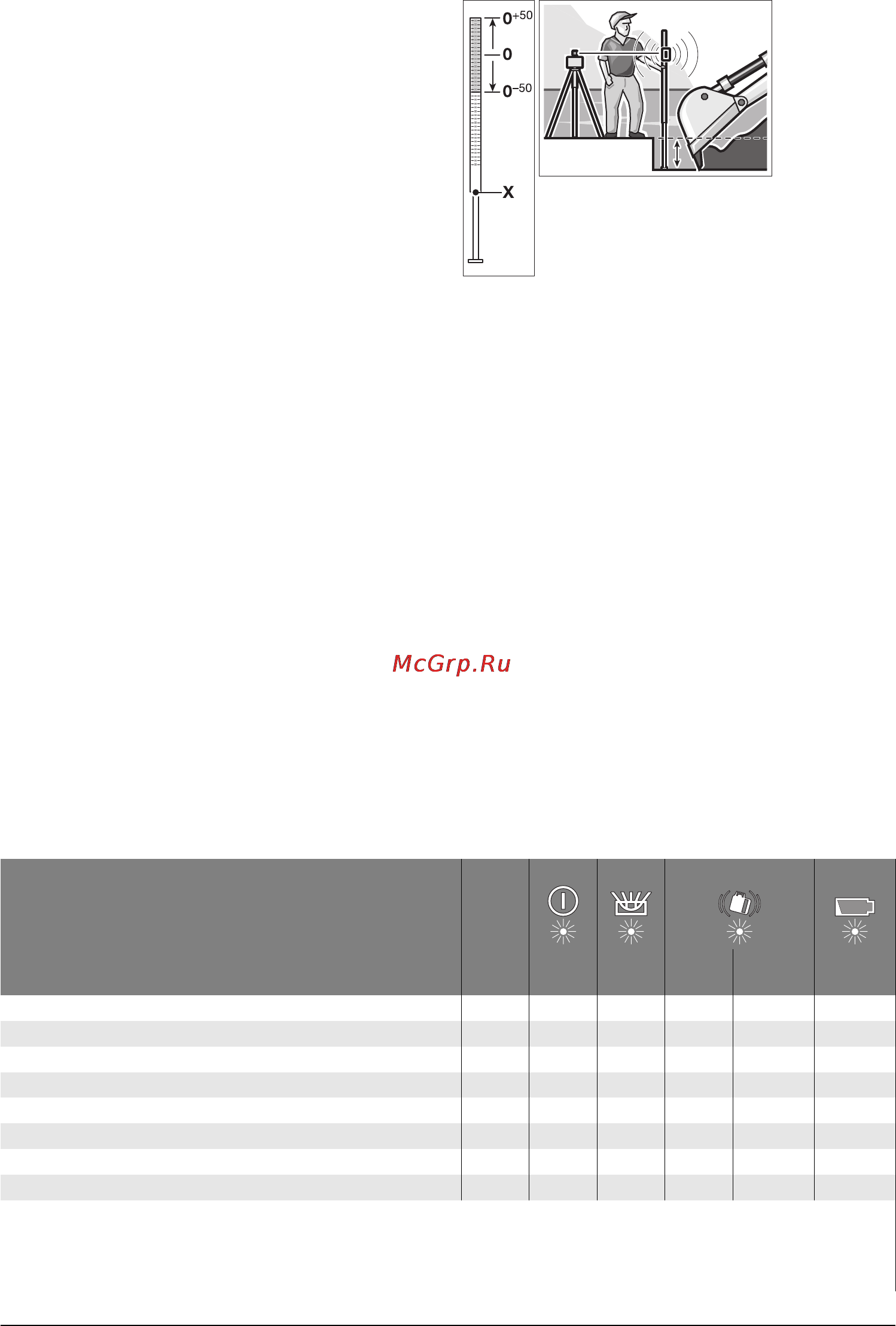

Statybinių pamatų duobių gylio tikrinimas (žr. pav. B)
Matavimo prietaisą pastatykite ant tvirto pagrindo arba
pritvirtinkite prie stovo 25.
Darbas su stovu: nukreipkite lazerio spindulį norimame
aukštyje. Perkelkite arba patikrinkite aukštį nusitaikymo
vietoje.
Darbas be stovo: naudodamiesi lazerio nusitaikymo lentele 29,
nustatykite aukščių skirtumą tarp lazerio spindulio ir aukščio
atskaitos taške. Perkelkite arba patikrinkite išmatuotą aukščių
skirtumą nusitaikymo vietoje.
Matuodami dideliu atstumu, kad sumažintumėte trikdžių įtaką,
matavimo prietaisą visada pastatykite darbinio paviršiaus
viduryje ir pritvirtinkite ant stovo.
Kai pagrindas nėra stabilus, matavimo prietaisą pritvirtinkite
ant stovo 25. Įjunkite pranešimo apie sutrenkimą funkciją, kad
sujudėjus pagrindui ar sukrėtus matavimo prietaisą
išvengtumėte klaidingų matavimų.
Indikatoriaus rodmenų apžvalga
Lazerio spindulys
Lazerio spindulys
sukasi*
Žalias Žalias Žalias Raudonas Raudonas
Matavimo prietaiso įjungimas (1 s automatinis testas) 2x/s z z z z
Susiniveliavimas 2x/s 2x/s
Matavimo prietaisas suniveliuotas/paruoštas darbui zzz
Peržengtos savaiminio išsilyginimo diapazono ribos 2x/s 2x/s 2x/s
Įjungtas dviejų ašių automatinis niveliavimas z
Posvyrio reguliavimo vienoje ašyje režimas įjungtas 1x/s
Pranešimo apie sutrenkimą funkcija aktyvuota z
Pranešimo apie sutrenkimą funkcija įjungta 2x/s 2x/s
* linijiniame ir rotaciniame režime
2x/s
z
Mirksėjimo dažnis (dukart per sekundę)
Nuolatos veikia
Funkcija neveikia
