380 | Hrvatski
2 610 A15 294 7.5.12

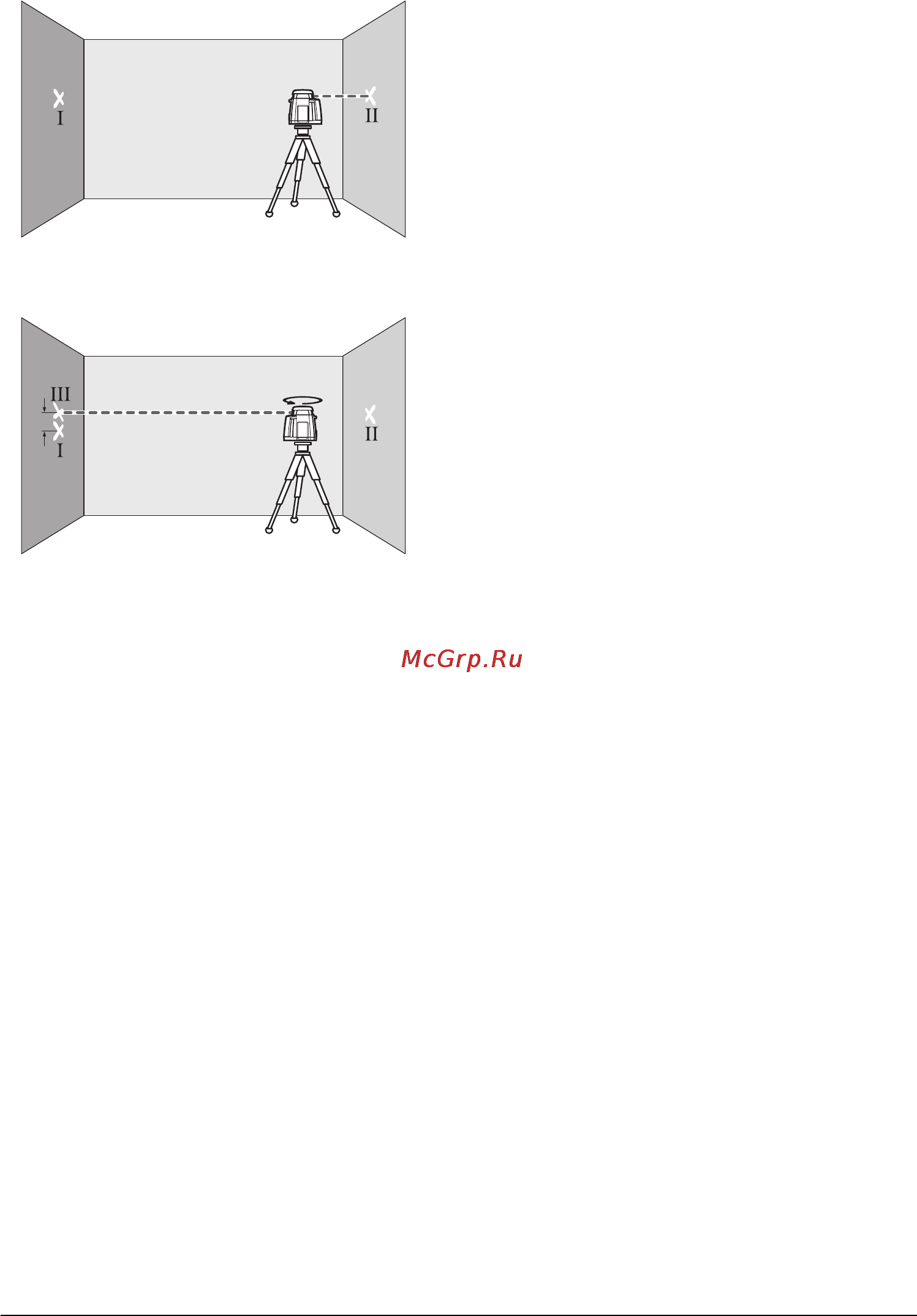

Postavite mjerni alat bez okretanja blizu zida B, uključite
ga i iznivelirajte.
Izravnajte mjerni alat po visini (pomoću stativa ili
podlaganjem), tako da središte laserske zrake udara točno
na prije označenu točku II na zidu B.
Okrenite mjerni alat za 180°, bez promjene visine.
Iznivelirajte i označite središte laserske zrake na zidu A
(točka III). Pazite da točka III po mogućnosti leži okomito
iznad, odnosno ispod točke I.
Razlika d obje označene točke I i III na zidu A daje stvarno
odstupanje mjernog alata za mjerenu os.
Ponovite mjerni postupak za ostale tri osi. Prije početka
mjernog postupka okrenite mjerni alat za 90°.
Na mjernoj dionici od 2 x 20 m = 40 m, maksimalno dopušteno
odstupanje iznosi:
40 m x ±0,08 mm/m = ±3,2 mm.
Razlika d između točaka I i III, kod svakog pojedinog od četiri
postupka mjerenja, smije iznositi najviše 3,2 mm.
Ako bi mjerni alat premašio maksimalno odstupanje kod jednog
od četiri mjerna postupka, tada mjerni alat treba dati na
kontrolu u Bosch ovlašteni servis.
Upute za rad
f Za označavanje koristite uvijek samo središte laserske
točke. Veličina laserske toče mijenja se sa udaljenošću.
Naočale za gledanje lasera (pribor)
Naočale za gledanje lasera filtriraju okolno svjetlo. Zbog toga se
crveno svjetlo lasera za oči pojavljuje kao svjetlije.
f Naočale za gledanje lasera ne koristite kao zaštitne
naočale. Naočale za gledanje lasera služe za bolje
prepoznavanje laserske zrake, međutim one ne mogu
zaštititi od laserskog zračenja.
f Naočale za gledanje lasera ne koristite kao sunčane
naočale ili u cestovnom prometu. Naočale za gledanje
lasera ne služe za potpunu zaštitu od ultraljubičastih zraka i
smanjuju sposobnost za razlikovanje boja.
Radovi sa prijemnikom lasera (pribor)
Kod nepovoljnih uvjeta osvjetljenja (svjetla okolina, izravno
zračenje Sunčevih zraka) i na većim udaljenostima, za bolje
pronalaženje laserske zrake koristite prijemnik lasera 23.
RL25HV: Kod rada sa prijemnikom lasera odaberite rad sa
rotacijom maksimalnom brzinom rotacije.
Kod radova sa prijemnikom lasera pročitajte i pridržavajte se
ovih uputa za rukovanje.
Radovi sa daljinskim upravljačem (pribor)
Kod pritiska na poslužne tipke mjerni alat se može ukloniti iz
niveliranja, tako da se rotacija kratkotrajno prekine. Ovaj će se
efekt izbjeći primjenom daljinskog upravljača 26.
Prijemne leće 1 za daljinski upravljač nalaze se na četiri strane
pored rotacione glave.
Za radove s daljinskim upravljačem pročitajte i pridržavajte se
njegovih uputa za rad.
Radovi sa stativom (pribor)
Mjerni alat raspolaže sa 5/8"-stezačem stativa, za horizontalni
rad na stativu. Stavite mjerni alat sa pričvršćenjem stativa 20 na
5/8" navoj stativa i stegnite sa steznim vijkom stativa.
Kod stativa 25 sa mjernom skalom na izvatku se može izravno
podesiti visinski pomak.
Radovi sa zidnim držačem i jedinicom za izravnavanje
(pribor) (RL25HV)
Mjerni alat pomoću jedinice za izravnavanje 28 možete
montirati na zidni držač. U tu svrhu vijak 5/8“ zidnog držača
uvijte u stezač stativa 20 na mjernom alatu.
Montaža na zid: Montaža na zid preporučuje se npr. kod radova
koji leže preko izvatka stativa ili kod radova na nestabilnoj
podlozi i bez stativa. U tu svrhu pričvrstite zidni držač 28 sa
montiranim mjernim alatom, po mogućnosti okomito na zid.
Montaža na stativ: Zidni držač 28 možete isto tako sa
priključkom stativa pričvrstiti na stražnju stranu stativa. Ovo
pričvršćenje se preporučuje posebno kod radova kod kojih
ravnina rotacije treba biti izravnata na referentnoj liniji.
Pomoću jedinice za izravnavanje možete montirani mjerni alat
pomaknuti u području od cca. 15 cm okomito (kod montaže na
zid), odnosno vodoravno (kod montaže na stativ).
Rad sa laserskom ciljnom pločom (pribor)
Pomoću laserske ciljne ploče
29 oznaku lasera možete prenijeti
na pod, odnosno visinu lasera možete prenijeti na zid. Pomoću
magnetskog držača laserska ciljna ploča se može pričvrstiti i na
stropne konstrukcije.
Sa nultim poljem i skalom možete izmjeriti pomak do željene
visine i ponovno nanijeti na drugo mjesto. Time se izostavlja
točno podešavanje mjernog alata na prenošenu visinu.
Laserska ciljna ploča 29 ima na sebi reflektirajući sloj koji
poboljšava vidljivost laserske zrake na većoj udaljenosti,
odnosno kod jakih sunčevih zraka. Povećanje svjetloće može se
uočiti samo kada gledate na lasersku ciljnu ploču paralelno sa
laserskom zrakom.
AB
A
d
B
180°
OBJ_BUCH-1596-002.book Page 380 Monday, May 7, 2012 8:29 AM
