238 | Česky
2 610 A15 294 7.5.12
Jednoosý skloněný provoz
Při horizontální poloze měřicího přístroje se v jednoosém
skloněném provozu automaticky zniveluje osa X, nikoli osa Y. Při
zapnuté funkci signalizace otřesů se hlídá pouze nivelace osy X.
Rovinu rotace lze otočit v rozmezí ±8 % okolo osy X. Měřicí
přístroj lze podél osy Y postavit šikmo.
f Změny polohy měřicího přístroje podél osy Y se při
jednoosém skloněném provozu nerozpoznají.
Pomocí naklápěcí desky (příslušenství) lze měřicí přístroj při
horizontální poloze sklonit v přesném úhlu podél osy Y.
Pro změnu do jednoosého skloněného provozu stiskněte
tlačítko jednoosého skloněného provozu 12. Pro potvrzení
zabliká ukazatel jednoosého skloněného provozu 11 v pomalém
taktu. Při zapnuté funkci signalizace otřesů se hlídá pouze osa X.
Pro zapnutí nivelační automatiky opět pro obě osy stiskněte
znovu tlačítko 12. Ukazatel jednoosého skloněného provozu 11
svítí trvale.
Pro otáčení roviny rotace kolem osy X stiskněte směrové
tlačítko horní 10 resp. dolní 9. Směr otáčení odpovídá orientaci
šipek na tlačítkách 10 a 9.
Funkce signalizace otřesů
Měřící přístroj má funkci signalizace otřesů, která při změnách
polohy příp. při otřesech měřícího přístroje nebo při vibracích
podkladu zabraňuje znivelování na změněnou výšku a tím
výškové chybě.
Po zapnutí měřicího přístroje je funkce signalizace otřesů vždy
zapnutá, ukazatel signalizace otřesů 7 svítí zeleně. Signalizace
otřesů se aktivuje ca. 30 s po zapnutí měřicího přístroje resp.
po zapnutí funkce signalizace otřesů.
Překročí-li se při změně polohy měřicího přístroje rozsah přes-
nosti nivelace nebo se zaregistruje silný záchvěv, pak se vyvolá
signalizace otřesů: rotace se zastaví, laser bliká a ukazatel sig-
nalizace otřesů 7 bliká červeně. Aktuální druh provozu se uloží.
Při vyvolané signalizaci otřesů stiskněte tlačítko signalizace
otřesů 8. Funkce signalizace otřesů se znovu nastartuje a měřící
přístroj začne s nivelací. Jakmile je měřící přístroj znivelován
(ukazatel nivelace 3 svítí trvale zeleně), startuje v uloženém
druhu provozu. Nyní zkontrolujte výšku laserového paprsku na
referenčním bodě a výšku případně zkorigujte.
Nenastartuje-li se při vyvolané signalizaci otřesů znovu funkce
stisknutím tlačítka 8, vypne se automaticky po 2 min laser a po
2h měřící přístroj.
Pro vypnutí funkce signalizace otřesů stiskněte jednou tlačítko
signalizace otřesů 8 resp. dvakrát při vyvolané signalizaci
otřesů (ukazatel signalizace otřesů 7 bliká červeně). Při vypnutí
signalizace otřesů ukazatel signalizace otřesů 7 zhasne.
Pro zapnutí signalizace otřesů stiskněte tlačítko signalizace
otřesů 8. Ukazatel signalizace otřesů 7 se rozsvítí zeleně a po
30 s se signalizace otřesů aktivuje.
Kontrola přesnosti měřícího přístroje
Vlivy na přesnost
Největším vlivem působí teplota okolí. Zvláště od podlahy na-
horu probíhající teplotní rozdíly mohou paprsek laseru odchýlit.
Odchylky nabírají od ca. 20 m měřené dráhy na důležitosti a
mohou na 100 m činit i dvou až čtyřnásobek odchylky při 20 m.
Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli by
jste měřící přístroj od měřené dráhy 20 m vždy namontovat na
stativ. Mimo to postavte měřící přístroj podle možností do
středu pracovní plochy.
Kontrola přesnosti nivelace
Vedle vnějších vlivů mohou vést k odchylkám i přístrojem
specifikované vlivy (jako např. pády nebo prudké nárazy).
Zkontrolujte proto před každým začátkem práce přesnost
měřícího přístroje.

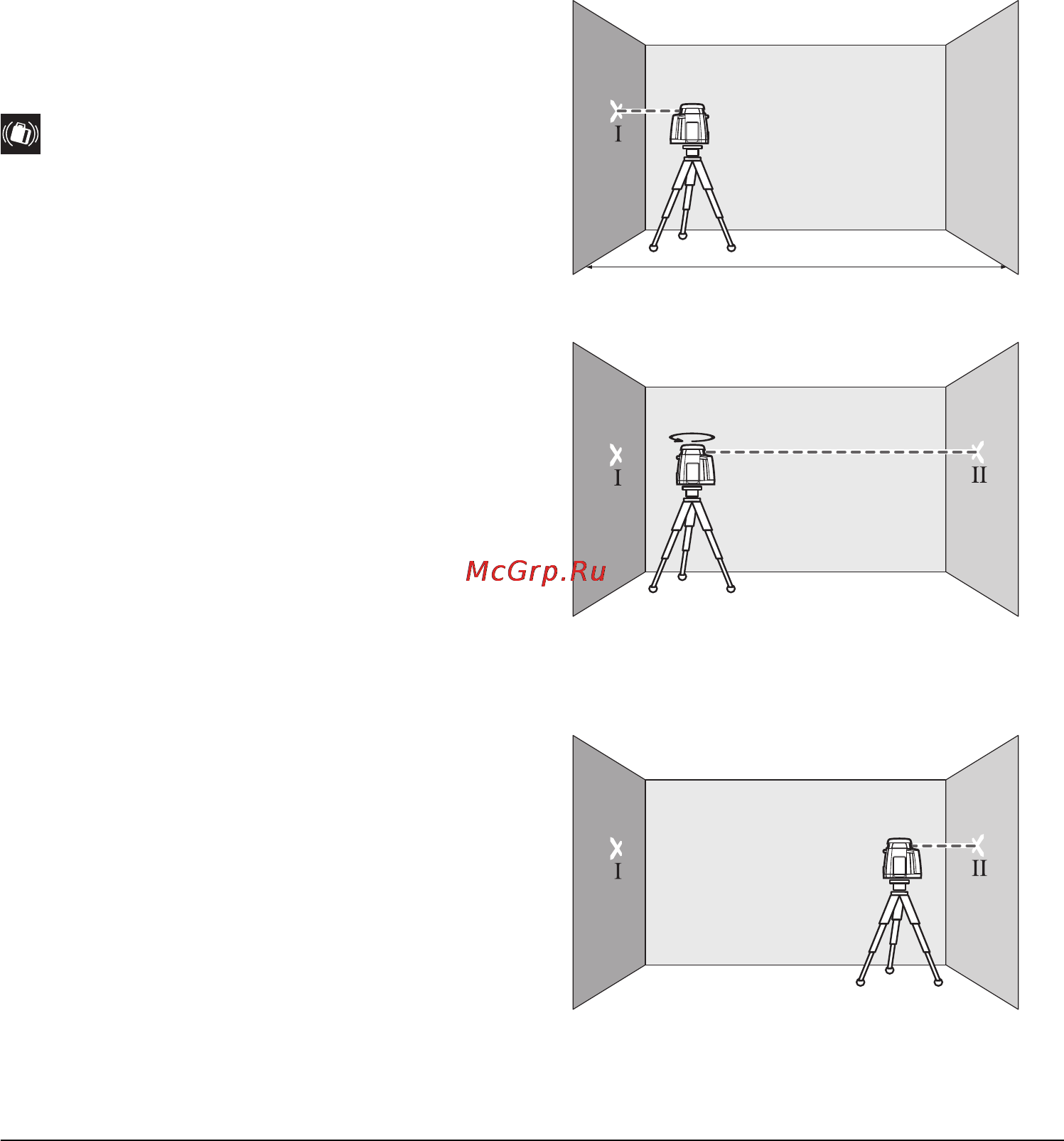

Pro kontrolu potřebujete volnou měřicí dráhu 20 m na pevném
základu mezi dvěma stěnami A a B. Musíte provést obratové
měření přes obě osy X a Y (pokaždé positivně a negativně)
(4 kompletní procesy měření).
Měřící přístroj namontujte ve vodorovné poloze poblíž
stěny A na stativ 25 (příslušenství) nebo jej postavte na
pevný rovný podklad. Měřící přístroj zapněte.
Po ukončení nivelace označte střed laserového paprsku na
stěně A (bod I).
Otočte měřicí přístroj o 180°, nechte jej znivelovat a označte
střed laserového paprsku na protilehlé stěně B (bod II).
Umístěte měřící přístroj bez jeho otočení poblíž stěny B,
zapněte jej a nechte znivelovat.
Měřicí přístroj vyrovnejte do výšky (pomocí stativu nebo
případně podložením) tak, aby střed laserového paprsku
přesně zasáhl předtím označený bod II na stěně B.
AB
20 m
AB
180°
AB
