Verificarea preciziei de nivelare
În afara influenţelor exterioare, şi influenţe specifice aparatului
(ca de ex. căderi sau şocuri puternice) ar putea provoca abateri.
De aceea, întotdeauna înainte de a începe lucrul verificaţi
precizia aparatului de măsură.
Pentru verificare aveţi nevoie de un tronson liber de măsurare de
20 m pe suprafaţă tare, între doi pereţi A şi B. Trebuie să
executaţi o măsurătoare cu răsturnare pe ambele axe (de fiecare
dată pozitiv şi negativ) (4 proceduri de măsurare complete).

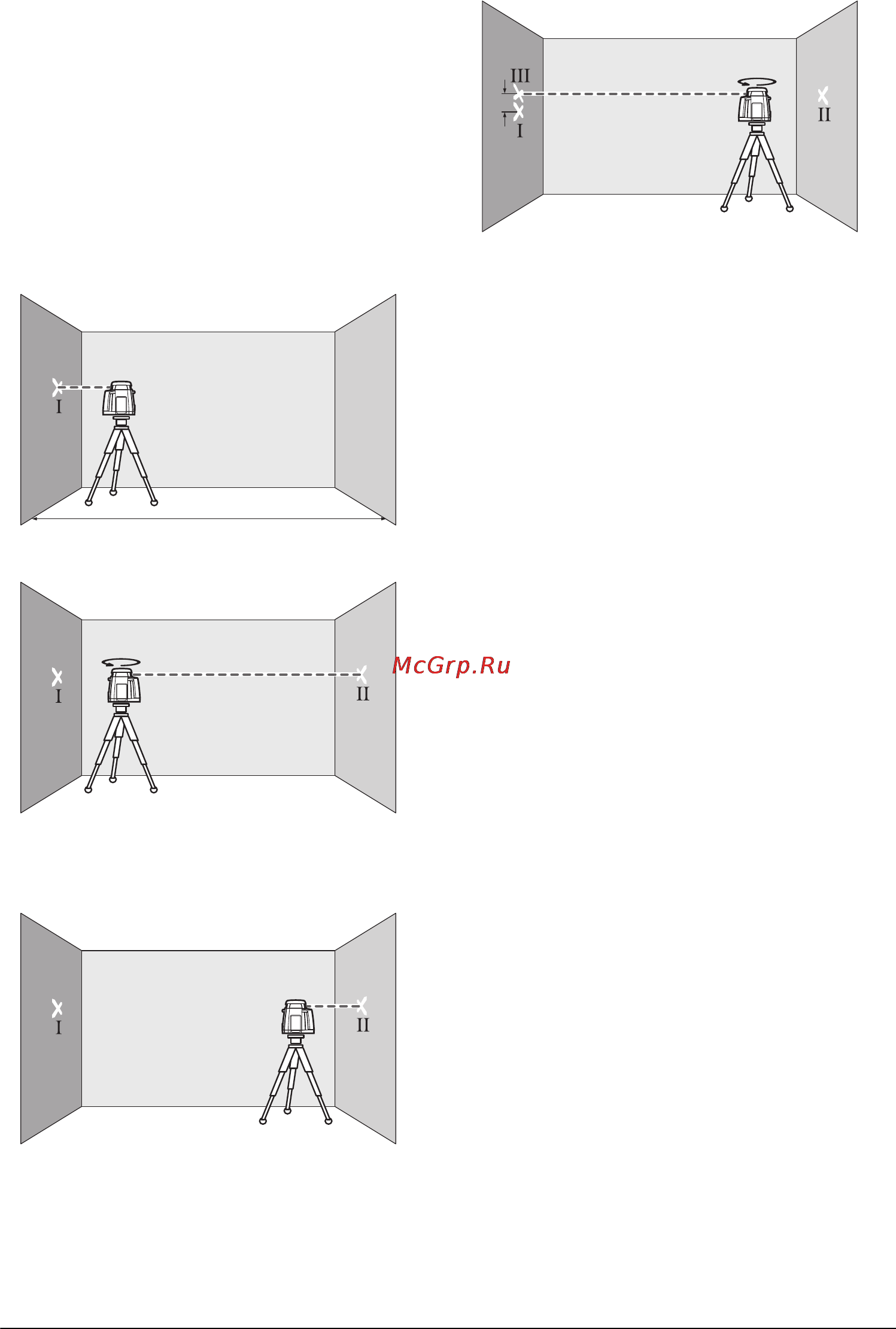

– Montaţi instrumentul de măsurare în poziţie orizontală
aproape de peretele A, pe un stativ 25 (accesoriu) sau
aşezaţi-l pe un postament stabil, plan. Conectaţi
instrumentul de măsurare.
– După finalizarea nivelării marcaţi mijlocul razei laser pe
peretele A (punctul I).
– Întoarceţi aparatul de măsură la 180°, lăsaţi-l să se niveleze
şi marcaţi mijlocul razei laser pe peretele opus B (punctul II).
– Amplasaţi aparatul de măsură – fără a-l roti – aproape de
peretele B, conectaţi-l şi lăsaţi-l să se niveleze.
– Aliniaţi astfel nivelul de înălţime al aparatului de măsură
(cu ajutorul stativului sau, dacă este necesar înălţându-l
dedesubt), până când mijlocul razei laser va atinge
peretele B exact în punctul II marcat anterior.
– Întoarceţi aparatul de măsură la 180°, fără a-i modifica
înălţimea. Lăsaţi-l să se niveleze şi marcaţi mijlocul razei
laser pe peretele A (punctul III). Aveţi grijă ca punctul III să
fie aşezat pe cât posibil perpendicular deasupra respectiv
sub punctul I.
– Diferenţa d dintre cele două puncte I şi III marcate pe
peretele A reprezintă abaterea efectivă a instrumentului de
măsurare pentru axa măsurată.
Repetaţi procedura de măsurare pentru celelalte trei axe.
Înainte de a începe procedura de măsurare rotiţi de fiecare dată
instrumentul de măsurare la 90°.
Pe tronsonul de măsurare de 2 x 20 m = 40 m abaterea maximă
admisă este de:
40 m x ± 0,08 mm/m = ±3,2 mm.
În consecinţă diferenţa d dintre punctele I şi III poate fi în cazul
fiecăruia din cele patru proceduri de măsurare de maximum
3,2 mm.
În cazul în care instrumentul de măsurare depăşeşte abaterea
maximă admisă la una din cele patru proceduri de măsurare,
trimiteţi-l pentru verificare la un centru de asistenţă tehnică
post-vânzări Bosch.
Instrucţiuni de lucru
f Pentru marcare folosiţi întotdeauna numai mijlocul
punctului laser. Mărimea punctului laser se modifică în
funcţie de distanţă.
Ochelari optici pentru laser (accesoriu)
Ochelarii optici pentru laser filtrează lumina ambiantă. În acest
mod lumina roşie a laserului pare mai puternică pentru ochi.
f Nu folosiţi ochelarii pentru laser drept ochelari de
protecţie. Ochelarii pentru laser servesc la mai buna
recunoaştere a razei laser, dar nu vă protejează totuşi
împotriva radiaţiei laser.
f Nu folosiţi ochelarii pentru laser drept ochelari de soare
sau în traficul rutier. Ochelarii pentru laser nu vă oferă
protecţie totală împotriva razelor ultraviolete şi vă
diminuează gradul de percepţie a culorilor.
Lucrul cu receptor laser (accesoriu)
În cazul condiţiilor nefavorabile de luminozitate (lumină
ambiantă puternică, radiaţie solară directă) şi la distanţe mai
mari, pentru mai buna localizare a razei laser se recomandă
utilizarea receptorului laser 23.
RL25HV: În timpul lucrului cu receptorul laser selectaţi modul
rotativ cu viteza de rotaţie maximă
Pentru a lucra cu receptorul laser citiţi şi respectaţi prezentele
instrucţiuni de utilizare.
AB
20 m
AB
180°
AB
A
d
B
180°
