348 | Srpski
2 610 A15 294 7.5.12
Vrste rada
Razvoj X- i Y-ose
Pravac X- i Y- ose je označen preko rotacione glave na kućištu.
Rotacioni rad (RL25H)
Merni alat radi isključivo u rotacionom radu sa stabilnom
rotacionom brzinom, koja je pogodna i za upotrebu laserskog
prijemnika.

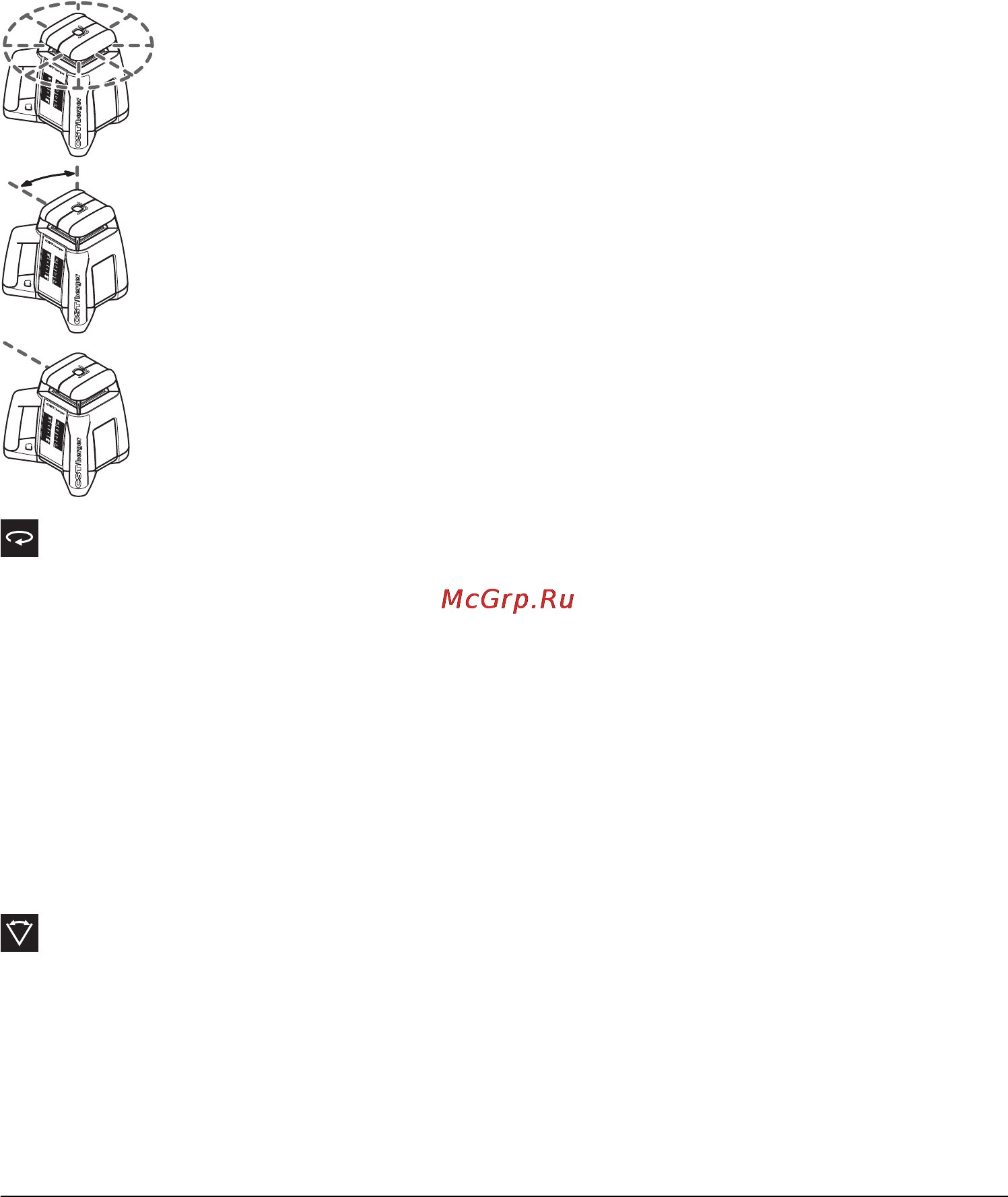

Pregled (RL25HV)
Sve tri vrste rada su moguće u horizontalnom i vertikalnom
položaju mernog alata.
Rotacioni rad
Rotacioni rad je posebno preporučljiv pri
upotrebi laserskog prijemnika. Možete
birati izmedju raznih rotacionih brzina.
Linijski rad
U ovoj vrsti rada pokreće se variabilni
laserskih zrak u nekom ograničenom uglu
otvaranja. Na taj način je povećana
vidljivost laserskog zraka prema rotacio-
nom radu. Možete birati izmedju raznih
uglova otvaranja.
Tačkasti rad
U ovoj vrsti rada se postiže najbolja
vidljivost variabilnog laserskog zraka. Ona
služi na primer za jednostavno prenošenje
visina ili kontrolu pravih linija.
Rotacioni rad, rad sa tačkom (RL25HV)
(600/300/150 min
-1
, 0 min
-1
)
Posle svakog uključivanja nalazi se merni alat u rotacionom radu
sa najvećom rotacionom brzinom.
Za promenu linijskog u rotacioni rad pritisnite taster za rotacioni
rad 4. Rotacioni rad startuje sa najvećom rotacionom brzinom.
Za promenu rotacione brzine pritisnite ponovo taster za
rotacioni rad 4. Rotaciona brzina se smanjuje pri svakom
pritiskivanju tastera. Posle najmanje rotacione brzine menja
merni alat u rat sa tačkom. Ponovno pritiskivanje tastera 4 vraća
nazad u rotacioni rad sa najvećom rotacionom brzinom.
Pri radu sa laserskim prijemnikom trebali bi izabrati najveću
rotacionu brzinu. Pri radu bez laserskog prijemnika smanjite
radi bolje vidljivosti laserskog zraka rotacionu brzinu i upo-
trebite laserske naočare 27.
Rad sa linijama (RL25HV)
(10°/25°/50°)
Pritisnite za promenu u linijski rad taster za linijski rad 5. Merni
alat startuje sa najmanjim uglom otvaranja.
Za promenu ugla otvaranja pritisnite taster za linijski rad 5.
Ugao otvaranja se povećava za dva stepena. Ponovno
pritiskivanje tastera 5 vraća nazad u linijski rad sa najmanjim
uglom otvaranja.
Pažnja: Na osnovu inercije može laser malo da oscilirajući iskoči
preko krajnjih tačaka laserske linije.
Okretanje laserske tačke/laserske linije u rotacionu ravan
(RL25HV)
Kod uključene automatike za nivelisanje (pokazivač 11 svetli
zeleno) možete lasersku tačku odn. lasersku liniju postepeno
okrenuti za 360° unutar rotacione ravni, nezavisno od
horizontalnog ili vertikalnog položaja mernog alata.
Za okretanje rotacione ravni u pravcu kazaljke na satu pritisnite
taster 10, a za okretanje suprotno od kazaljke na satu taster 9.
Dužim pritiskivanjem na tastere ubrzavate pokretanje rotacione
glave u željenom pravcu.
Centriranje rotacione ravni kod horizontalnog položaja
(RL25HV)
Pri vertikalnom položaju mernog alata možete okretati lasersku
tačku, lasersku liniju ili rotacionu ravan za jednostavno
dovodjenje u jednu liniju ili paralelno centriranje okrećući oko
Y-ose.
Pritisnite za ovo taster jednoosnog rada sa nagibom 12,
pokazivač treperi 11 u laganom taktu. Za okretanje rotacione
ravni u pravcu kazaljke na satu pritisnite potom taster 10, za
okretanje suprotno od kazaljke na satu taster
9. Duže
pritiskivanje na tastere ubrzava pokretanje rotacione glave u
željenog pravcu.
Okretanje je moguće unutar jednog područja od ±8%.
Automatika niveliranja
RL25H
Posle uključivanja merni alat kontroliše horizontalan položaj i
automatski ravna neravnine unutar područja automatske
nivelacije od ca. 8 % (5°).
Ako merni alat posle uključivanaj ili posle promene položaja
stoji više od 8 % iskošen, nivelisanje nije moguće. U ovom
slučaju se rotor zaustavlja, laser treperi, a pokazivači automa-
tike za nivelisanje 3 i jednoosnog rada sa nagibom 11 trepere
naizmenično zeleno.
U ovom slučaju isključite merni alat, centrirajte ga ponovo i
uključite ponovo merni alat. Bez ponovnog pozicioniranja se
laser posle 2 min i merni alat posle 30 min automatski
isključuju.
Ako je merni alat nivelisan, on stalno kontroliše horizontalan
položaj. Kod promene položaja se vrši automatski dodatna
nivelacija. Za izbegavanje pogrešnih merenja zaustavlja se za
vreme radnje nivelisanja rotor, laser treperi i pokazivač
nivelacije 3 treperi zeleno u brzom taktu.
RL25HV
Merni alat prepoznaje posle uključivanja horizontalan odnosno
vertikalan položaj automatski. Za promenu izmedju
horizontalnog i vertikalnog položaja isključite merni alat,
pozicionirajte ponovo i ponovo uključite.
Posle uključivanja kontroliše merni uredjaj horizontalan
odnosno vertikalan položaj i ravna neravnine unutar područja
samonivelacije od ca. 8 % (5°) automatski.
Ako merni alat posle uključivanaj ili posle promene položaja
stoji više od 8 % iskošen, nivelisanje nije moguće. U ovom
slučaju se rotor zaustavlja, laser treperi, a pokazivači automa-
tike za nivelisanje 3 i jednoosnog rada sa nagibom 11 trepere
naizmenično zeleno.
