Slovensky | 255
2 610 A15 294 7.5.12
Práca s nástenným držiakom a nastavovacím mechanizmom
(Príslušenstvo) (RL25HV)
Merací prístroj môžete namontovať aj na nástenný držiak s
nastavovacím mechanizmom 28. Naskrutkujte na tento účel
statívovú skrutku so závitom 5/8” nástenného držiaka do
statívového uchytenia 20 na meracom prístroji.
Montáž na stenu sa odporúča využívať pri takých prácach, ktoré
sa musia vykonávať vyššie, ako je výška výťahu statívu, alebo pri
prácach na nestabilnom podklade a bez statívu. Upevnite na
tento účel nástenný držiak 28 s namontovaným meracím
prístrojom podľa možnosti zvislo na stenu.
Montáž na statív: Nástenný držiak 28 môžete pomocou
statívového uchytenia na zadnej strane takisto naskrutkovať aj
na statív. Toto upevnenie odporúčame používať pri takých
prácach, pri ktorých sa má nastaviť rovina rotácie k nejakej
vzťažnej línii.
Pomocou nastavovacieho mechanizmu môžete namontovaný
merací prístroj posúvať zvisle (pri montáži na stene) alebo
vodorovne (pri montáži na statív) v rozsahu približne 15 cm.
Práca s laserovou cieľovou tabuľkou (Príslušenstvo)
Pomocou laserovej cieľovej tabuľky 29 môžete prenášať
laserovú značku na podlahu, resp. laserovú výšku na nejakú
stenu. Pomocou magnetického držiaka sa dá laserová cieľová
tabuľka upevniť aj na stropné konštrukcie.
Pomocou nulového políčka a stupnice sa dá odmerať vzájomné
prestavenie v želanej výške a opäť naniesť na inom mieste.
Takýmto spôsobom odpadne exaktné nastavovanie prístroja na
prenášanú výšku.
Laserová cieľová tabuľka 29 je vybavená reflektujúcou vrstvou,
ktorá zlepšuje viditeľnosť laserového lúča na väčšie
vzdialenosti, resp. pri dopade silného slnečného svetla.
Zosilnenie jasu je však identifikovateľné len vtedy, keď pozeráte
na laserovú cieľovú platničku paralelne k laserovému lúču.
Práca s meracou latou (Príslušenstvo)
Na kontrolu rovinnosti alebo na nanášanie sklonov odporúčame
používať meraciu latu 24 spolu s laserovým prijímačom.
Na meracej late 24 je hore umiestnená relatívna meracia
stupnica (± 50 cm). Nulovú výšku stupnice si môžete predvoliť
dole na výťahu. Takýmto spôsobom môžete priamo odčítať
odchýlky od určenej výšky.
Príklady postupov

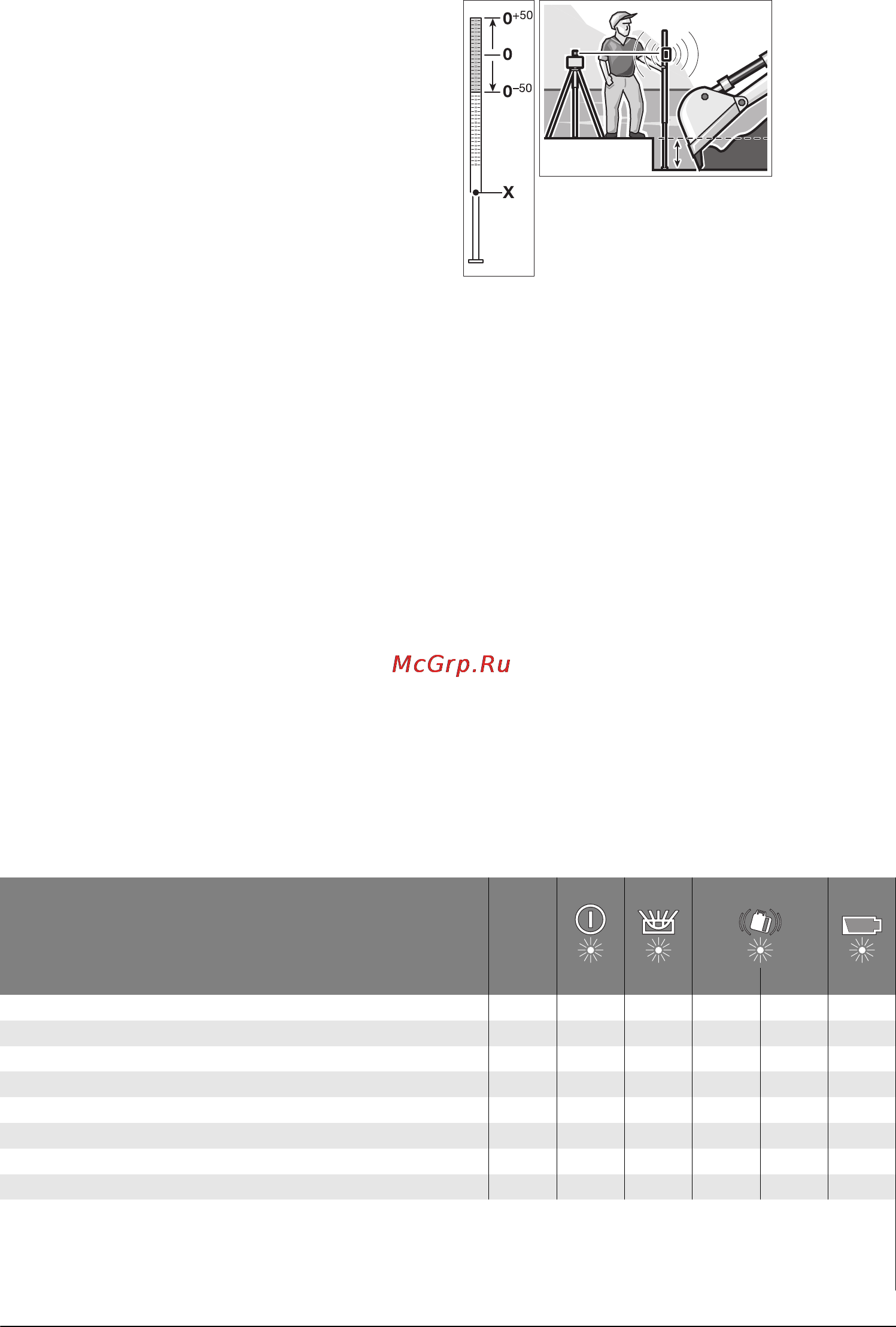

Kontrola hĺbky stavebných jám (pozri obrázok B)
Postavte merací prístroj na nejakú stabilnú podložku, alebo ho
namontujte na statív 25.
Práca so statívom: Nastavte laserový lúč do požadovanej výšky.
Preneste resp. prekontrolujte výšku na cieľovom mieste.
Práca bez statívu: Zistite výškový rozdiel medzi laserovým
lúčom a výškou pri referenčnom bode pomocou laserovej
cieľovej tabuľky 29. Preneste resp. prekontrolujte nameraný
rozdiel výšok pri cieľovom mieste.
Pri vykonávaní merania na veľké vzdialenosti by ste mali
inštalovať merací prístroj vždy v strede pracovnej plochy a
postaviť ho na statív, aby ste obmedzili negatívne rušivé vplyvy.
Pri prácach na nespoľahlivom podklade namontujte merací
prístroj na statív 25. Dávajte pritom pozor na to, aby bola
aktivovaná funkcia výstrahy pred šokom, aby ste zabránili
chybným meraniam spôsobeným pohybom podkladu alebo v
prípade otrasov meracieho prístroja.
Prehľad indikácie
Laserový lúč
Rotácia lasera*
zelená zelená zelená červená červená
Zapnutie meracieho prístroja (1 sek. autotest) 2x/s z z z z
Nivelácia alebo nová nivelácia 2x/s 2x/s
Merací prístroj nanivelovaný/pripravený na používanie zzz
Rozsah samonivelácie prekročený 2x/s 2x/s 2x/s
Nivelačná automatika pre dve osi zapnutá z
Jednoosová sklonová prevádzka vypnutá 1x/s
Funkcia Výstraha pred šokom aktivovaná z
Výstraha pred šokom spustená 2x/s 2x/s
* pri čiarovej a rotačnej prevádzke
2x/s
z
Frekvencia blikania (dvakrát za sekundu)
Trvalá prevádzka
Funkcia zastavená
