Slovensko | 365
2 610 A15 294 7.5.12

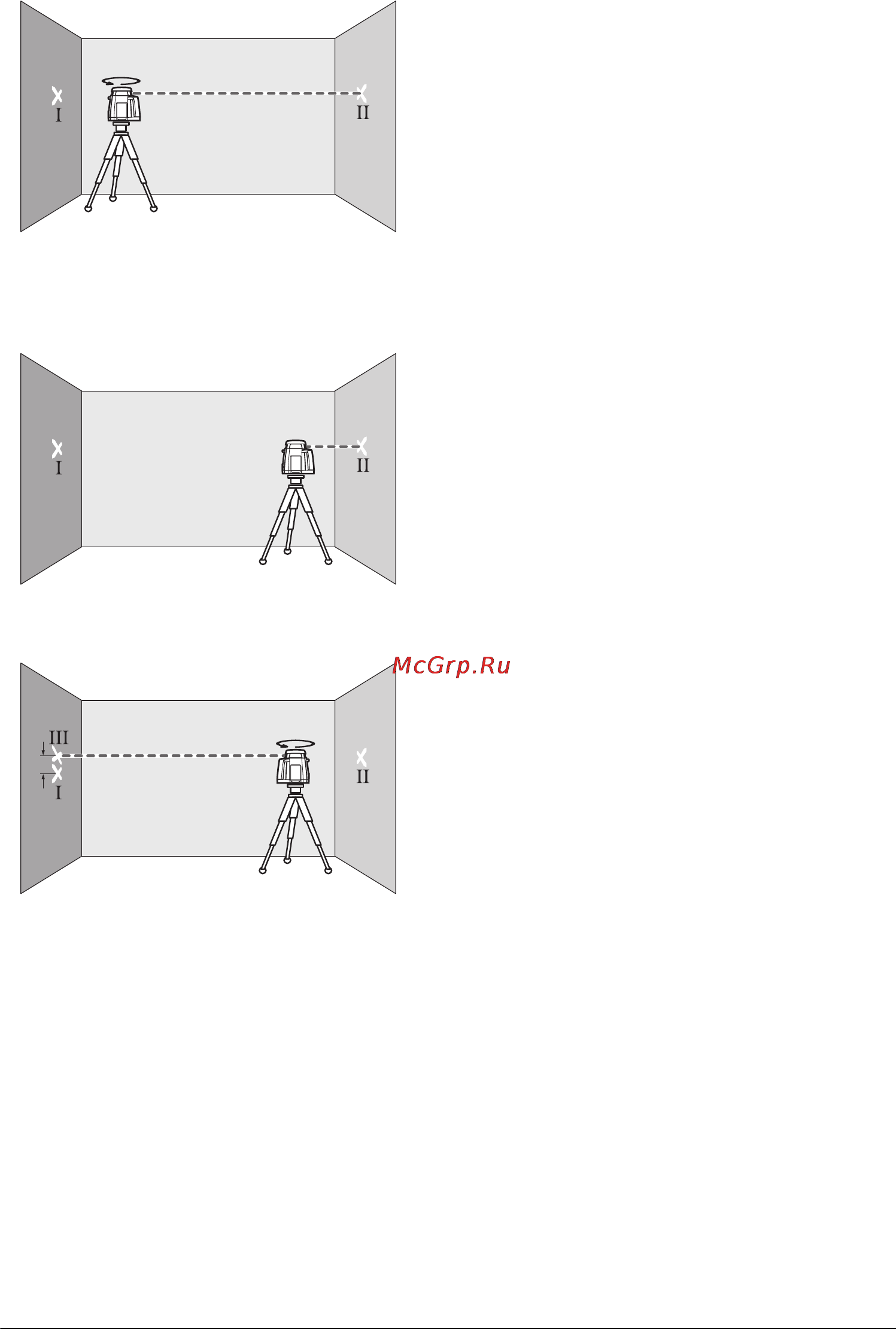

Zavrtite merilno orodje za 180° in ga pustite, da se nivelira
ter označite sredino laserskega žarka na nasproti ležeči
steni B (točka II).
Namestite merilno orodje ne da bi ga obračali v bližino
stene B, ga vklopite in počakajte, da se nivelira.
Naravnajte merilno orodje v višini tako (s pomočjo stativa ali
po potrebi s podložitvijo), da bo sredina laserskega žarka
natančno zadela vnaprej označeno točko II na steni B.
Zasukajte merilno orodje za 180°, brez da bi spremenili
višino. Pustite, da se nivelira in označite sredino laserskega
žarka na steni A (točka III). Pazite na to, da bo točka III
ležala karseda navpično nad oz. pod točko I.
Razlika d med obema označenima točkama I in III na steni A
izkazuje stvarno oodstopanje merilnega orodja za izmerjeno
os.
Ponovite meritev za ostale tri osi. Pri tem merilno orodje pred
začetkom meritve vsakokrat obrnite za 90°.
Na merilni razdalji 2 x 20 m = 40 m znaša maksimalno
dovoljeno odstopanje:
40 m x ±0,08 mm/m = ±3,2 mm.
Razlika d med točkama I in III sme posledično pri vsakem
posameznem od štirih merilnih postopkov znašati največ
3,2 mm.
Če bi odstopanje merilnega orodja pri eni od štirih meritev
presegalo dovoljeni maksimum, naj merilno orodje pregleda
servisna delavnica Bosch.
Navodila za delo
f Za označevanje uporabite vedno samo sredino laserske
pike. Velikost laserske pike se z oddaljenostjo spreminja.
Očala za vidnost laserskega žarka (pribor)
Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S
tem postane rdeča svetloba laserskega žarka svetlejša za oko.
f Očal za vidnost laserskega žarka ne uporabljajte
namesto zaščitnih očal. Očala za vidnost laserskega žarka
so namenjena boljšemu razpoznavanju laserskega žarka,
vendar oči ne varujejo pred laserskim sevanjem.
f Očal za vidnost laserskega žarka ne uporabljajte name-
sto sončnih očal oziroma med vožnjo v cestnem prometu.
Očala za vidnost laserskega žarka ne zagotavljajo popolne
UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.
Delo z laserskim sprejemnikom (pribor)
Pri neugodnih svetlobnih razmerah (svetla okolica, direktni
vpad sonca) in na večje razdalje uporabite laserski sprejemnik
23 zaradi boljšega najdenja laserskega žarka.
RL25HV: Pri delu z laserskem sprejemnikom izberite rotacijsko
obratovanje z največjo rotacijsko hitrostjo.
Ko delate za laserskim sprejemnikom, preberite in upoštevajte
pripadajočo navodilo za obratovanje.
Delo z daljinskim krmilnikom (pribor)
Pri pritiskanju tipk se lahko niveliranje merilnega orodja izgubi,
tako da se rotacija za kratek čas ustavi. Z uporabo daljinskega
krmilnika 26 se lahko temu učinku izognete.
Sprejemne leče 1 za daljinski upravljalec se nahajajo na štirih
straneh poleg rotacijske glave.
Ko delate z daljinskim upravljalcem, preberite in upoštevajte
pripadajočo navodilo za obratovanje.
Delo s stativom (pribor)
Merilno orodje ima 5/8"-prijemalo stativa za vodoravno
obratovanje na stativu. Postavite merilno orodje s prijemalom
za stativ 20 na 5/8"-navoj in ga privijte z nastavitvenim vijakom
stativa.
Pri stativu 25 z merilno skalo na izvleku pa lahko višino nastavite
direktno.
Delo s stenskim držalom in izravnalno enoto (pribor)
(RL25HV)
Merilno orodje lahko montirate tudi na stenskem držalu z enoto
za naravnavanje 28. V ta namen privijte vijak 5/8" stenskega
držala v prijemalo za stativ 20 na merilnem orodju.
Montaža na steno: Montaža na steno je priporočljiva pri izvajanju
del, ki ležijo nad izvlečno višino stativa ali pri delih na nestabilni
podlagi in brez stativa. V ta namen stensko držalo 28 z monti-
ranim merilnim orodjem pritrdite kar najbolj navpično na steno.
Montaža na stativ: Stensko držalo 28 lahko prav tako s prije-
malom stativa na zadnji strani privijete na stativ. Ta pritrditev je
posebno priporočljiva pri izvajanju del, pri katerih naj bi bila
rotacijska ravnina usmerjena na neko referenčno črto.
S pomočjo enote za naravnavanje lahko montirano merilno
orodje premaknete navpično (pri montaži na steno) oz.
vodoravno (pri montaži na stativ) v območju 15 cm.
AB
180°
AB
A
d
B
180°
