Utilizarea telecomenzii (accesoriu)
Prin apăsarea tastelor funcţionale este posibilă ieşirea din
nivelare a aparatului de măsură, astfel încât rotirea să fie oprită
pentru scurt timp. Acest efect poate fi evitat prin folosirea
telecomenzii 26.
Lentilele receptoare 1 pentru telecomandă se află pe cele patru
laturi ale capului rotativ.
Pentru a lucra cu telecomanda, citiţi şi respectaţi instrucţiunile
de folosire ale acesteia.
Utilizarea stativului (accesoriu)
Aparatul de măsură este prevăzut cu un orificiu de prindere
stativ de 5/8" pentru modul de lucru orizontal pe un stativ.
Puneţi aparatul de măsură cu orificiul de prindere pentru stativ
20 pe filetul de 5/8" al stativului şi înşurubaţi-l strâns cu şurubul
de fixare al stativului.
La un stativ 25 cu scală gradată pe tija telescopică puteţi regla
direct adaosul de înălţime.
Utilizarea suportului de perete şi a unităţii de aliniere
(accesoriu) (RL25HV)
Puteţi monta aparatul de măsură şi pe suportul de perete cu
dispozitivul ajutător de aliniere 28. Înşurubaţi în acest scop
şurubul de 5/8" al suportului de perete în orificiul de prindere
pentru stativ 20 al aparatului de măsură.
Montaj pe perete: Montajul pe perete se recomandă de
exemplu, în cazul lucrărilor care se execută la un nivel care
depăşeşte înălţimea maximă extinsă a stativului, sau în cazul în
care se lucrează pe un teren instabil, fără stativ. Fixaţi suportul
de perete 28 cu aparatul de măsură premontat, pe cât posibil
perpendicular pe un perete.
Montaj pe un stativ: Puteţi fixa la fel de bine prin înşurubare pe
un stativ, suportul de perete 28 în orificiul de prindere pentru
stativ de pe partea posterioară a aparatului de măsură. Acest
mod de fixare se recomandă în special în cazul lucrărilor la care
planul de rotaţie trebuie aliniat în raport cu o linie de reper.
Cu dispozitivul ajutător de aliniere puteţi deplasa vertical (în
cazul montării pe perete) resp. orizontal (în cazul montării pe un
stativ) aparatul de măsură deja montat, într-un domeniu de
aprox. 15 cm.
Lucrul cu panoul de vizare laser (accesoriu)
Cu ajutorul panoluui de vizare laser 29 puteţi transfera marcajul
laser pe podea resp. înălţimea laserului pe perete. Prin suportul
cu magnet panoul de vizare laser se poate fixa şi pe grinzile de
plafon.
Cu ajutorul câmpului zero şi al scalei puteţi măsura şi marca în
alt amplasament decalajul faţă de cota dorită. Astfel nu mai este
necesară reglarea precisă a aparatului de măsură la cota care
trebuie transferată.
Panoul de vizare laser 29 are un strat reflectorizant care
îmbunătăţeşte vizibilitatea razei laser la distanţe mai mari resp.
în caz de radiaţii solare puternice. Veţi percepe amplificarea
luminozităţii razei laser numai dacă veţi privi paralel cu aceasta
spre panoul de vizare.

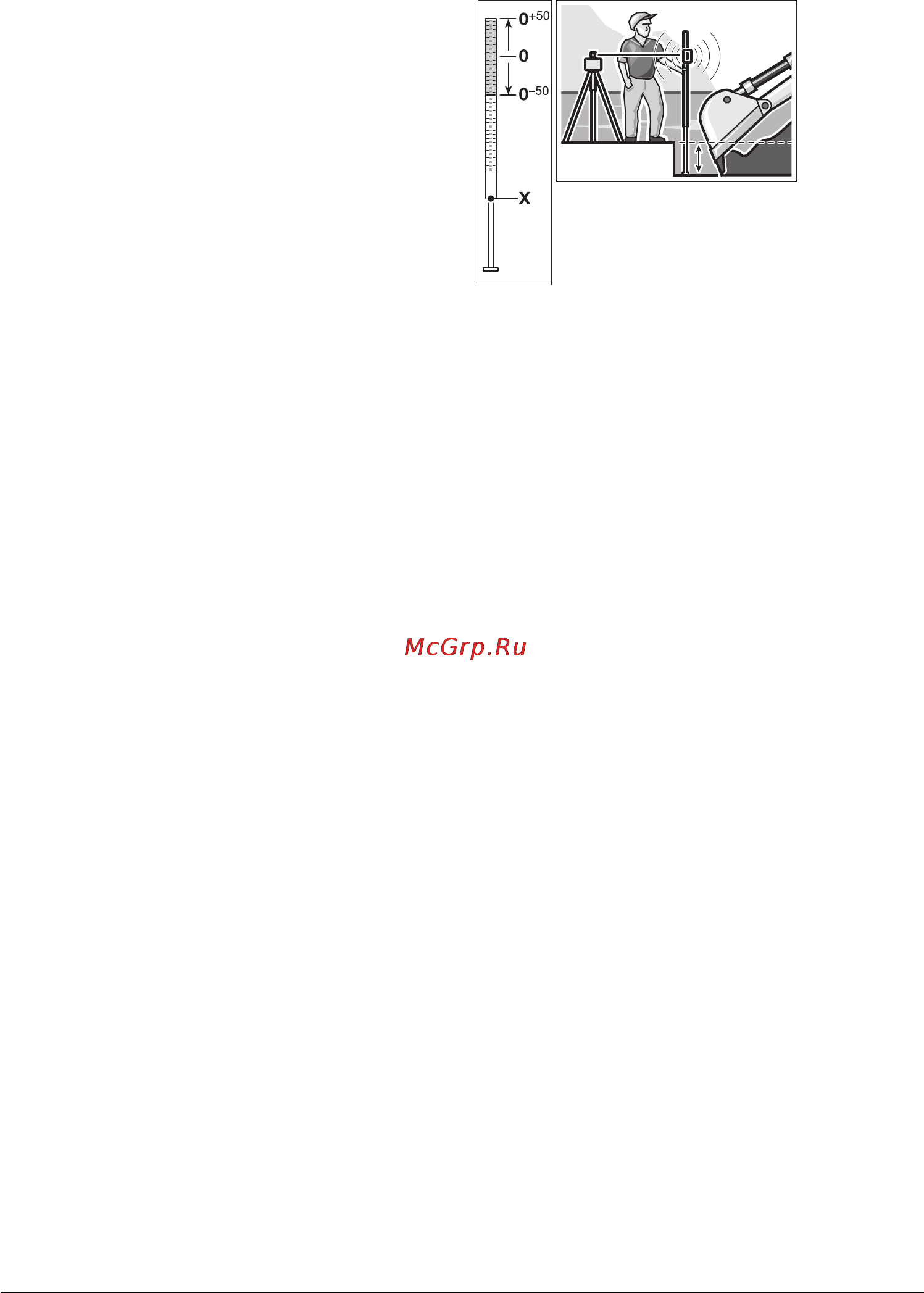

Utilizarea mirei (accesoriu)
Pentru verificarea planităţii sau trasarea pantelor se recomandă
utilizarea mirei 24 împreună cu receptorul laser.
În partea de sus a mirei 24 este inscripţionată o scală gradată
pentru înălţimi relative (± 50 cm). Puteţi seta înălţimea zero a
acesteia în partea de jos a mirei, la dispozitivul de extindere.
Astfel veţi putea citi direct abaterile de la înălţimea de referinţă.
Exemple de lucru
Verificarea adâncimii gropilor de fundaţie (vezi figura B)
Amplasaţi aparatul de măsură pe o suprafaţă stabilă sau
montaţi-l pe un stativ 25.
Lucrul cu stativ: Aliniaţi raza laser la înălţimea dorită. Transferaţi
resp. verificaţi înălţimea în locul vizat.
Lucrul fără stativ: Determinaţi diferenţa de înălţime dintre raza
laser şi înălţimea punctului de referinţă cu ajutorul panoului de
vizare laser 29. Transferaţi resp. verificaţi diferenţa de înălţime
măsurată în punctul vizat.
Pentru măsurarea la distanţe mari trebuie să amplasaţi
întotdeauna aparatul de măsură în mijlocul suprafeţei de lucru şi
pe un stativ, în scopul reducerii influenţelor perturbatoare.
Pentru lucrul pe teren nesigur montaţi aparatul de măsură pe
stativul 25. Aveţi grijă să fie activată funcţia de avertizare
asupra şocurilor pentru a evita măsurătorile greşite în caz de
alunecări de teren şi mişcări telurice sau trepidaţii ale aparatului
de măsură.
