Sluk i dette tilfælde for måleværktøjet, positioner det igen, og
tænd måleværktøjet igen. Uden ny positionering slukkes lase-
ren automatisk efter 2 min og måleværktøjet efter 30 min.
Når måleværktøjet er nivelleret, kontrollerer det den vandrette
eller lodrette position hele tiden. Ændres positionen, efternivel-
leres automatisk. For at undgå fejlmålinger stopper rotoren un-
der nivelleringen, laseren blinker, og nivelleringsindikatoren 3
blinker grøn i hurtig takt.
Enakset hældningsfunktion
Befinder måleværktøjet sig i vandret position, nivelleres X-ak-
sen automatisk i enakset hældningsfunktion, Y-aksen derimod
ikke. Er chockadvarselsfunktionen tændt, overvåges kun nivel-
leringen af X-aksen.
Rotationsaksen kan drejes omkring i X-aksen i et område på
±8 %. Måleværktøjet kan opstilles på skrå langs med Y-aksen.
f Måleværktøjets positionsændringer langs med Y-aksen
registreres ikke ved den enaksede hældningsfunktion.
Vha. hældningspladen (tilbehør) kan måleværktøjet i vandret
position hældes i en nøjagtig vinkel langs med Y-aksen.
Der skiftes til den enaksede hældningsfunktion ved at trykke på
tasten enakset hældningsfunktion 12. Dette bekræftes ved, at
indikatoren blinker for enakset hældningsfunktion 11 i langsom
takt. Er chockadvarselsfunktionen tændt, overvåges kun X-ak-
sen.
Nivelleringsautomatikken tændes igen for begge akser ved at
trykke på tasten 12 igen. Indikatoren enakset hældningsfunkti-
on 11 lyser konstant.
Rotationsniveauet drejes omkring X-aksen ved at trykke på ret-
ningstasterne foroven 10 eller forneden 9. Drejeretningen sva-
rer til pilenes angivelser på tasterne 10 og 9.
Chockadvarselsfunktion
Måleværktøjet er udstyret med en chockadvarselsfunktion, der
forhindrer nivellering på ændret højde og dermed højdefejl,
hvis positionen ændres hhv. måleværktøjet udsættes for rystel-
ser eller undergrunden udsættes for vibrationer.
Når måleværktøjet er tændt, er chockadvarselsfunktionen altid
tændt, indikatoren chockadvarsel 7 lyser grøn. Chockadvarslen
aktiveres ca. 30 s efter at måleværktøjet er tændt eller efter at
chockadvarselsfunktionen er tændt.
Overskrides nivelleringsnøjagtighedens område, fordi måle-
værktøjets position ændres, eller registreres en stærk rystelse,
udløses chockadvarslen: Rotationen stoppes, laseren blinker,
og chockadvarselsindikatoren 7 blinker rød. Den aktuelle funk-
tion gemmes.
Tryk ved udløst chockadvarsel på tasten chockadvarsel 8.
Chockadvarselsfunktionen startes på ny, og måleværktøjet
starter nivelleringen. Så snart måleværktøjet er nivelleret (ni-
velleringsindikator
3 lyser grøn hele tiden), starter det i den
gemte funktion. Kontroller nu laserstrålens højde i et reference-
punkt, og korriger i givet fald højden.
Startes funktionen ikke på ny ved at trykke på tasten 8, mens
chockadvarslen er udløst, slukker laseren automatisk efter
2 min og måleværktøjet efter 2 timer.
Funktionen chockadvarsel slukkes ved at trykke på tasten
chockadvarsel 8 en gang hhv. to gange, hvis chockadvarslen er
udløst (chockadvarselsindikator 7 blinker rød). Er chockad-
varslen slukket, slukker chockadvarselsindikatoren 7.
Chockadvarslen tændes ved at trykke på tasten chockadvarsel
8. Chockadvarselsindikatoren 7 lyser grøn, og efter 30 s aktive-
res chockadvarslen.
Måleværktøjets nøjagtighedskontrol
Påvirkning af målenøjagtighed
Laserens målenøjagtighed påvirkes fremfor alt af omgivelses-
temperaturen. Især temperaturforskelle der forløber fra gulvet
og opad kan distrahere laserstrålen.
Afvigelserne er af betydning efter en målestrækning på ca. 20 m
og kan op til 100 m komme til at udgøre to til fire gange så meget
af den afvigelsen, der kan konstateres ved 20 m.
Da temperaturlaget er størst i nærheden af jorden/gulvet, bør
måleværktøjet altid være monteret på et stativ fra en måle-
strækning på 20 m. Stil desuden så vidt muligt måleværktøjet i
midten af arbejdsfladen.
Nivelleringsnøjagtighed kontrolleres
Udover eksterne påvirkninger kan også værktøjsspecifikke på-
virkninger (som f.eks. styrt eller kraftige stød) føre til afvigel-
ser. Kontrollér derfor måleværktøjets nøjagtighed, før arbejdet
startes.
Til kontrolarbejdet har man brug for en fri målestrækning på
20 m på fast undergrund mellem to vægge A og B. Der skal gen-
nemføres en omslagsmåling via de to akser X og Y (positiv og ne-
gativ) (4 komplette målinger).

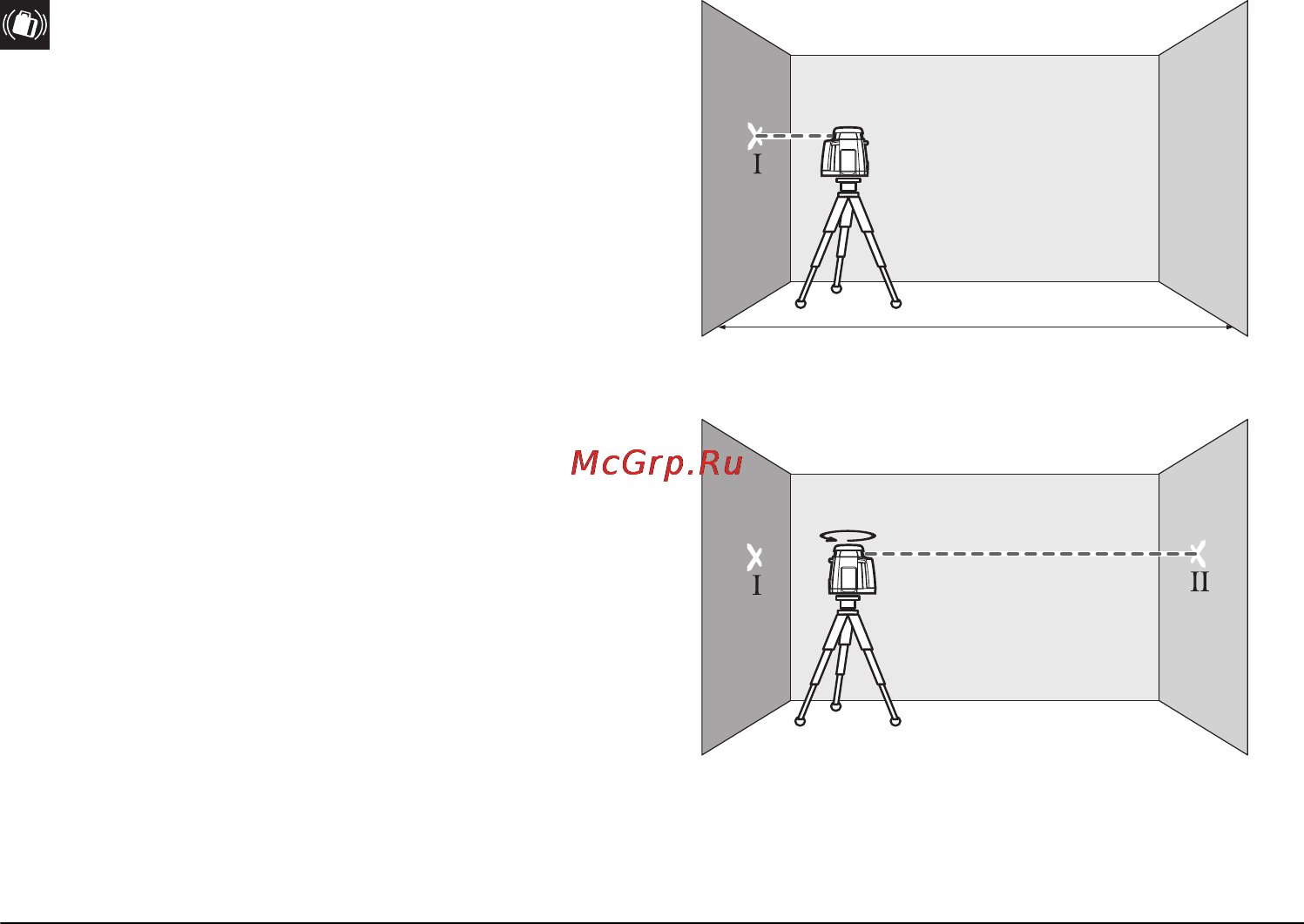

– Montér måleværktøjet vandret på et stativ i nærheden af væg
A 25 (tilbehør) eller stil det på en fast, lige undergrund.
Tænd for måleværktøjet.
– Marker laserstrålens midte på væggen A, når nivelleringen er
afsluttet (punkt I).
– Drej måleværktøjet 180°, lad det nivellere og marker laser-
strålens midte på væggen B overfor (punkt II).
AB
20 m
AB
180°
OBJ_BUCH-1596-002.book Page 131 Monday, May 7, 2012 8:15 AM
