364 | Slovensko
2 610 A15 294 7.5.12
RL25HV
Po vklopu merilno orodje samodejno zazna vodoravni oziroma
navpični položaj. Če želite položaj spremeniti, merilno orodje
izklopite, ga znova pozicionirajte in nato ponovno vklopite.
Merilno orodje preveri po vklopu vodoravni oz. navpični položaj
in po potrebi avtomatsko uravna neravnine znotraj
samonivelirnega območja 8 % (5°).
Če stoji merilno orodje po vklopu ali po spremembi položaja
poševno več kot 8 %, niveliranje ni več možno. V tem primeru se
rotor ustavi, laser utripa, prikaza nivelirne avtomatike 3 in
enoosnega naklonskega obratovanja 11 utripata menjaje
zeleno.
V tem primeru izklopite merilno orodje, in ga ponovno
naravnajte in nato merilno orodje spet vklopite. Brez
ponovnega pozicioniranja se laser po 2 min in merilno orodje po
30 min avtomatsko izklopita.
Če je merilno orodje nivelirano, potem stalno preverja
vodoravni oz. navpični položaj. Pri spremembah lege se
avtomatsko ponovno nivelira. Za preprečitev napačnih meritev
se rotor med postopkom niveliranja ustavi, laser utripa in prikaz
niveliranja 3 utripa v hitrem taktu zeleno.
Enoosno naklonsko obratovanje
V vodoravnem položaju merilnega orodja se v enoosnem
naklonskem obratovanju os X avtomatsko nivelira, os Y pa ne.
Pri vklopljeni funkciji šok opozorila se nadzoruje samo
niveliranje osi X.
Rotacijska ravnina se lahko zavrti v območju ±8 % okoli osi X.
Merilno orodje se lahko vzdolž osi Y lahko tudi poševno postavi.
f Spremembe položaja merilnega orodja vzdolž osi Y se pri
enoosnem naklonskem obratovanju ne prepoznajo.
S pomočjo naklonske plošče (pribor) lahko merilno orodje
nagnete v vodoravni legi vzdolž osi Y ene osi v natančnem kotu.
Pri menjavi v enoosno naklonsko obratovanje pritisnite tipko za
enoosno naklonsko obratovanje 12. Za potrditev utripa prikaz
enoosno naklonsko obratovanje 11 v počasnem taktu. Pri
vklopljeni funkciji šok opozorila se preverja samo še os X.
Da bi ponovno vklopili nivelirno avtomatiko za obe osi, ponovno
pritisnite tipko 12. Prikaz enoosno naklonsko obratovanje 11
trajno sveti.
Za vrtenje rotacijske ravnine okoli osi X pritisnite usmerjevalne
tipke navzgor 10 oz. navzdol 9. Smer vrtenja ustreza usmeritvi
puščic na tipkah 10 in 9.
Funkcija šok opozorila
Merilno orodje ima funkcijo šok opozorila, ki pri spremembi
položaja oz. tresenju merilnega orodja ali pri vibracijah podloge
prepreči niveliranje na spremenjeni višini in s tem poskrbi za
preprečitev napak v zvezi z višino.
Po vklopu merilnega orodja je funkcija šok opozorila vselej
vklopjena, prikaz šok opozorila 7 sveti zeleno. Šok opozorilo se
aktivira pribl. 30 s po vklopu merilnega orodja oz. po vklopu
funkcije šok opozorila.
Če pri spremembi lege merilnega orodja prekoračite območje
nivelirne natančnosti ali če registrirate močne tresljaje, se
sproži funkcija šok opozorila: Rotacija se ustavi, laser utripa in
prikaz funkcije šok opozorila 7 utripa rdeče. Aktualna vrsta
obratovanja se shrani.
Pri sproženi funkciji šok opozorila pritisnite tipko šok opozorila
8. Funkcija šok opozorila se ponovno zažene in merilno orodje
prične z niveliranjem. Ko je merilno orodje nivelirano (prikaz
nivelirne avtomatike 3 sveti trajno zeleno), se zažene shranjeni
način obratovanja. Sedaj preverite višino laserskega žarka na
referenčni točki in po potrebi korigirajte višino.
Če pri sproženem šok opozorilu s pritiskom na tipko 8 ne
morete ponovno startati funkcije, se laser po 2 min in merilno
orodje po 2 urah avtomatsko izklopita.
Za izklop funkcije šok opozorila pritisnite tipko šok opozorila 8
enkrat, oz. pri sproženem šok opozorilu (prikaz šok opozorila 7
sveti rdeče) dvakrat. Pri izklopljeni funkciji šok opozorila
ugasne prikaz šok opozorila 7.
Za vklop funkcije šok opozorila pritisnite tipko šok opozorila 8.
Prikaz šok opozorila 7 sveti zeleno in po 30 s se aktivira šok
opozorilo.
Preverjanje točnosti merilnega orodja
Vplivi na točnost
Na točnost niveliranja najbolj vpliva temperatura okolice.
Posebno temperaturne razlike, ki se širijo od tal navzgor, lahko
preusmerijo laserski žarek.
Pomembnejša odstopanja se pojavijo od merilne razdalje
približno 20 m naprej in lahko pri 100 m vsekakor znesejo
dvakrat do štirikrat več, kot bi zneslo odstopanje pri 20 m.
Glede na to, da je slojevitost temperature pri tleh največja, je
treba merilno orodje pri meritvah razdalj, ki presegajo 20 m,
vedno montirati na stativ. Poleg tega merilno orodje po
možnosti postavite v sredino delovne površine.
Preverjanje natančnosti niveliranja
Poleg zunanjih vplivov lahko na odklone pri meritvah delujejo
tudi vplivi, ki so specifični za napravo (na primer padci ali siloviti
udarci). Pred vsakim začetkim dela zato preverite točnost
merilnega orodja.
Za preverjanje potrebujete prosto merilno razdaljo 20 m na
trdni podlogi med dvema stenama A in B. Morate izvesti
preklopno merjenje preko obe osi X in Y (vsakič pozitivno in
negativno) 4 kompletni merilni postopki.

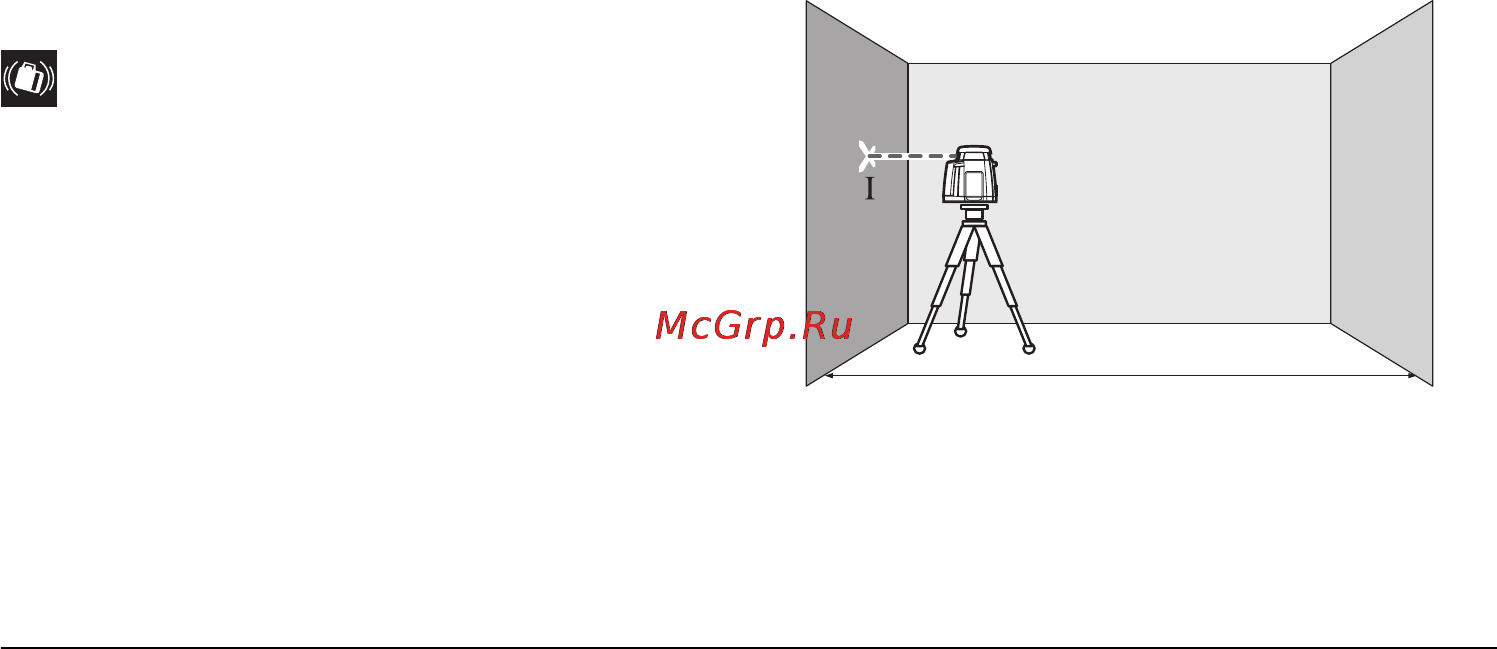

V bližini stene A montirajte merilno orodje v vodoravnem
položaju na stativ 25 (pribor) ali ga postavite na trdno, ravno
podlago. Vklopite merilno orodje.
Po končanem niveliranju označite sredino laserskega žarka
na steni A (točka I).
AB
20 m
