Cst/berger RL25HV [144/465] Driftstart

144 | Svenska

2 610 A15 294 • 7.5.12

Användning med batteri

Före driftstart ladda upp batteriet 18. Batteriet kan laddas upp

endast med härför avsedd laddare 31.

Anslut laddarens stickkontakt 32 till hylsdonet 17 på batteri-

modulen. Anslut laddaren till strömnätet. Laddning av helt

urladdad batterimodul tar ca 14 timmar.

En ny eller under en längre tid inte använt batteri får först efter

ca 5 laddnings- och urladdningscykler sin fulla kapacitet.

Ladda inte upp batteriet 18 efter varje användning, då risk finns

för att kapaciteten i detta fall reduceras. Ladda upp batteriet

endast när batteriladdningsindikatorn 6 blinkar eller lyser kon-

stant.

Är brukstiden efter uppladdning onormalt kort tyder det på att

batterierna är förbrukade och måste bytas mot nya.

För byte av batterimodulen 18 lossa muttern 19 och ta bort bat-

terimodulen 18.

Sätt upp en ny batterimodul 18. Kontrollera att batterimodu-

lens nos griper in i urtaget på huset (se illustration på grafiksi-

dorna). Skruva med muttern 19 stadigt fast batterimodulen.

f Ta bort batteriet om mätverktyget inte används under en

längre tid. Batterier kan vid långtidslagring korrodera eller

självurladdas.

Indikering av laddningstillstånd

När laddningsindikatorn 6 tänds med rött blink, kan mätverkty-

get ännu användas 2 timmar. Vid användning av gängse batte-

rier kan återstående livslängd avvika.

Om laddningsindikatorn 6 lyser permanent med rött ljus, kan

mätning inte längre utföras. Mätverktyget kopplar automatiskt

från efter 1 minut.

Drift

Driftstart

f Skydda mätverktyget mot väta och direkt solljus.

f Utsätt inte mätverktyget för extrema temperaturer eller

temperaturväxlingar. Lämna inte mätverktyget under en

längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större

temperaturväxlingar låt det balanseras innan du använder

det. Vid extrem temperatur eller temperaturväxlingar kan

mätverktygets precision påverkas menligt.

f Undvik att utsätta mätverktyget för kraftiga stötar eller

fall. Efter kraftig yttre påverkan ska mätverktygets nog-

grannhet kontrolleras innan arbetet fortsättes (se ”Kontroll

av mätverktygets noggrannhet”, sidan 146).

Uppställning av mätverktyg

Ställ upp mätverktyget på ett stabilt underlag i horisontal- eller

vertikalläge, montera det på ett stativ eller väggfäste 28 med

inriktningsenhet.

På grund av den höga nivelleringsnoggrannheten reagerar mät-

verktyget känsligt för vibrationer och lägesförändringar. Kon-

trollera därför att mätverktyget sitter stadigt för att undvika

driftavbrott till följd av efternivelleringar.

In- och urkoppling

För Inkoppling av mätverktyget tryck På-/Av-knappen 2. För

bekräftelse tänds alla indikatorer helt kort.

– RL25H: Genast efter inkoppling sänder mätverktyget ut den

variabla laserstrålen 14.

– RL25HV: Genast efter inkoppling sänder mätverktyget ut

den variabla laserstrålen 14 och lodstrålen 15.

f Rikta aldrig laserstrålen mot människor eller djur och

rikta inte heller blicken mot laserstrålen även om du står

på längre avstånd.

Genast efter inkoppling startar mätverktyget den automatiska

nivelleringen. Under nivelleringen blinkar nivelleringsindika-

torn 3 i snabb takt, lasern roterar inte, men blinkar.

Mätverktyget är avvägt så fort nivelleringsindikatorn 3 lyser

kontinuerligt med grönt ljus och lasern lyser kontinuerligt. Mät-

verktyget startar automatiskt med rotationsfunktionen, chock-

varningsfunktionen är påkopplad (chockvarningsfunktionens

indikator 7 lyser med grönt ljus).

För frånkoppling av mätverktyget tryck på På-/Av-knappen 2.

f Lämna inte påkopplat mätverktyg utan uppsikt, stäng all-

tid av mätverktyget efter avslutat arbete. Risk finns att

andra personer bländas av laserstrålen.

Mätverktyget frånkopplas automatiskt för att skydda batte-

rierna:

– när mätverktyget står längre än 30 minuter utanför självni-

velleringsområdet,

– när chockvarningen har varit utlöst längre än 2 timmar,

– när mätverktyget vid aktiverad beredskapsfunktion (endast

möjlig med fjärrkontroll) inte kopplats på inom 2 timmar.

Ställ upp mätverktyget på nytt och koppla åter på.

Beredskapsläge med lagring av driftsätt

Med fjärrkontrollen 26 kan mätverktyget högst 2 timmar kopp-

las för beredskapsläge. Vid beredskapsläge blinkar nivellerings-

indikatorn 3 i långsam takt, alla övriga indikatorer och lasern är

frånkopplade.

Driftsättet som ställts in på mätverktyget bibehålls. När chock-

varningsfunktionen är inkopplad övervakas mätverktygets läge

även i beredskapsfunktion.

För att avsluta beredskapsläget tryck vilken knapp som helst på

mätverktyget eller fjärrkontrollen 26.

Driftsätt

X- och y-axelns förlopp

X- och y-axeln är markerade på huset ovanför rotationshuvudet.

Rotationsfunktion (RL25H)

Mätverktyget fungerar uteslutande i rotationsfunktion med fast

rotationshastighet även användbar för en lasermottagare.

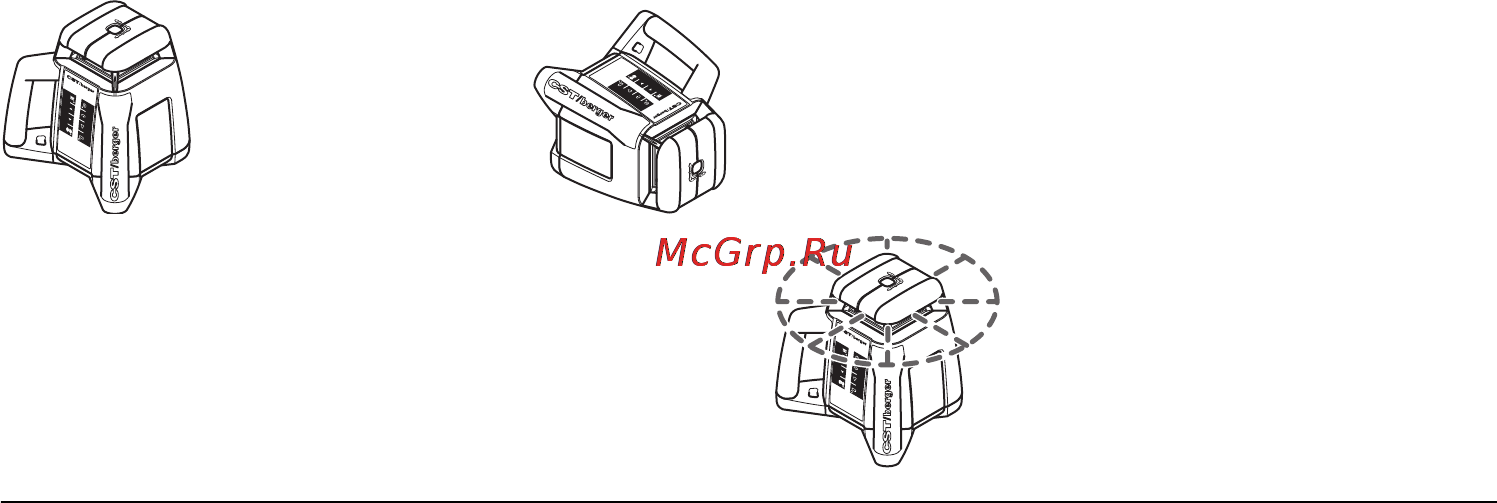

Översikt (RL25HV)

De tre driftsätten är möjliga både i mätverktygets horisontal-

och vertikalläge.

Rotationsfunktion

Rotationsfunktionen rekommenderas när

lasermottagare används. Du kan välja mel-

lan olika rotationshastigheter.

Horizontalläge

(RL25H/RL25HV)

Vertikalläge

(RL25HV)

OBJ_BUCH-1596-002.book Page 144 Monday, May 7, 2012 8:15 AM
