206 | Türkçe
2 610 A15 294 7.5.12

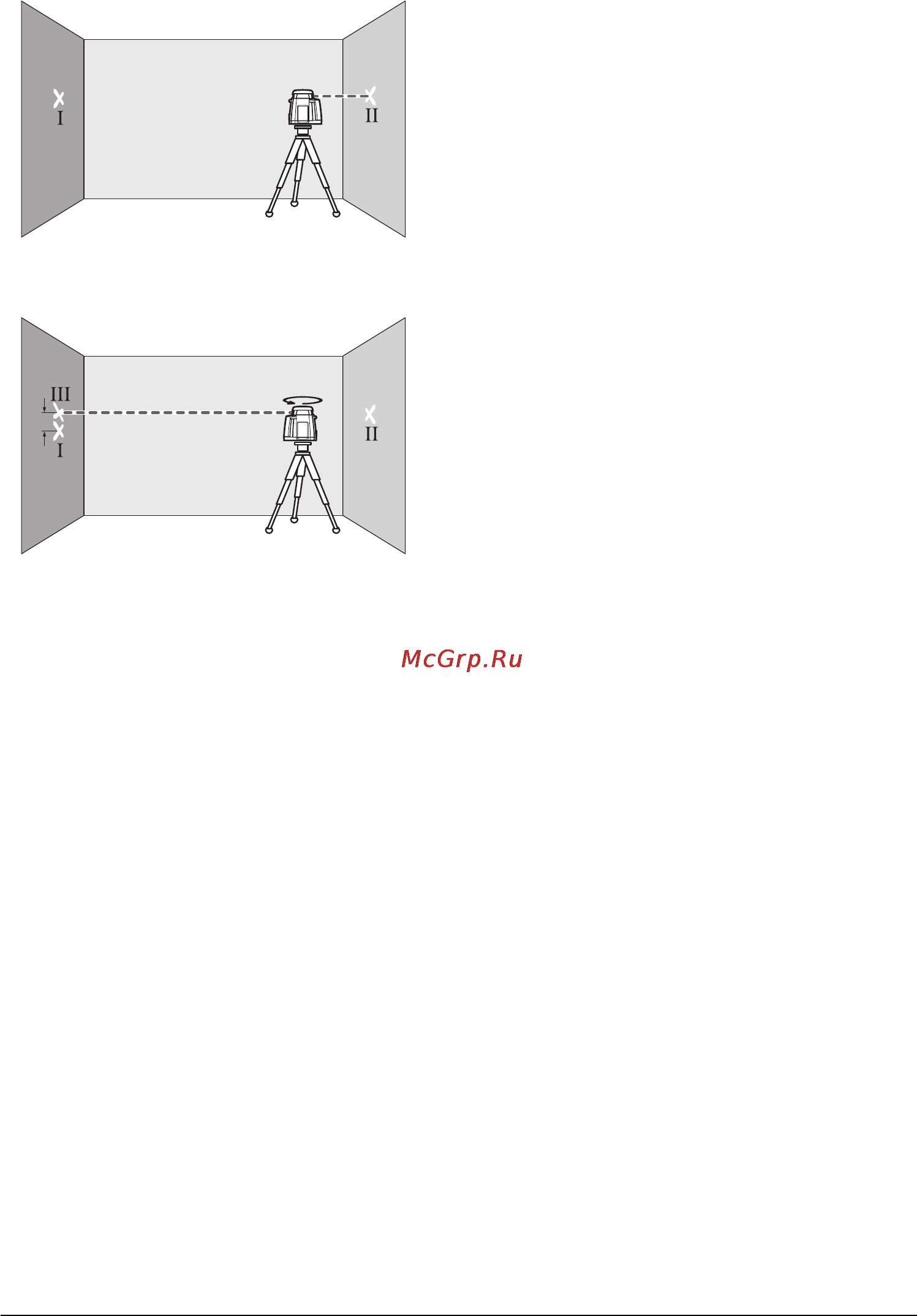

Ölçme cihazn döndürmeden B duvarnn yaknna
yerleştirin ve nivelmana brakn.
Ölçme cihaznn yüksekliğini (sehpa yardm ile veya alttan
besleyerek) lazer şnnn ortas B duvarnda daha önce işaret-
lenmiş bulunan nokta II üzerine gelecek biçimde doğrultun.
Yüksekliği değiştirmeden ölçme cihazn 180° çevirin.
Nivelman yaptrn ve A duvarndaki lazer şnnn ortasn
(Nokta III) işaretleyin. Bu esnada III noktasnn I noktas
üzerinde veya altnda mümkün olduğu kadar dik konumda
bulunmasna dikkat edin.
A duvarnda işaretlenmiş bulunan d I ve III noktalar
arasndaki fark, ölçme cihaznn ölçüm yaplan eksenden
yaptğ sapmay gösterir.
Diğer üç eksene ait ölçme işlemini tekrarlayn. Ölçme cihazn
her ölçme işleminin başnda 90° çevirin.
2x 20m= 40mlik ölçme hattnda müsaade edilen maksimum
sapma:
40 m x ±0,08 mm/m = ±3,2 mm.
Nokta I ve III arasndaki fark d bundan sonraki her dört ölçmede
en fazla 3,2 mm olmaldr.
Ölçme cihaz dört ölçme işleminin birinde maksimum sapmay
aşacak olursa bir Bosch Müşteri Servisine başvurun.
Çalşrken dikkat edilecek hususlar
f İşaretlemek için lütfen sadece lazer noktasnn ortasn
kullann. Lazer noktasnn büyüklüğü uzaklğa bağl olarak
değişir.
Lazer gözlüğü (aksesuar)
Lazer gözlüğü çevredeki şklar filtre eder. Bu nedenle lazerin
krmz şğ göz tarafndan daha parlak alglanr.
f Lazer gözlüğünü güneş gözlüğü olarak kullanmayn. Lazer
gözlüğü insan gözünü lazer şnndan korumaz, ancak lazer
şnnn daha iyi görülmesini sağlar.
f Lazer gözlüğünü güneş gözlüğü olarak veya trafikte
kullanmayn. Lazer gözlüğü mor ötesi şnlarna (UV) karş
tam olarak koruma sağlamaz ve renk alglamasn azaltr.
Lazer alglayc ile çalşmak (aksesuar)
Elverişsiz şk koşullarnda (aydnlk ortam, doğrudan gelen
güneş şğ) ve uzak mesafelerde lazer şnn daha iyi rahat
bulabilmek için lazer alglayc 23 kullann.
RL25HV: Lazer alglayc ile çalşrken en yüksek rotasyon hzl
rotasyonlu işletimi seçin.
Lazer alglayc ile çalşmak için bu kullanm klavuzunu okuyun
ve içindeki uyarlara uyun.
Uzaktan kumanda sistemi ile çalşmak (aksesuar)
Kumanda tuşlarna baslrken cihaz nivelmandan çkarlabilir ve
rotasyon ksa süre için durur. Uzaktan kumanda 26 sisteminin
kullanlmasyla bu etki ortadan kaldrlr.
Uzaktan kumanda için alglama mercekleri 1 rotasyon başnn
dört tarafnda bulunur.
Uzaktan kumanda cihaz ile çalşmak için cihazn kullanm
klavuzunu okuyun ve içerisindeki açklamalara uyun.
Sehpa ile çalşmak (aksesuar)
Bu ölçme cihaznn sehpa üzerinde yatay işletim için 5/8"’lik bir
sehpa girişi vardr. Ölçme cihaznn sehpa girişini 20 5/8"-
dişine yerleşitirin ve sehpann tespit vidas ile skn.
Çkş çubuğunda ölçü cetveli bulunan bir sehpada 25 yüksekliği
direkt olarak ayarlayabilirsiniz.
Duvar mesnedi ve doğrultma ünitesi ile çalşmak (aksesuar)
(RL25HV)
Ölçme cihazn doğrultma ünitesi duvar mesnedine 28
takabilirsiniz. Bu işlem için duvar mesnedinin 5/8" vidasn
ölçme cihazndaki sehpa girişine 20 vidalayn.
Bir duvara montaj: Bir duvara montaj özellikle sehpalarn çkş
çubuklarnn üstünde çalşrken veya sehpasz olarak pek
sağlam olmayan zeminlerde çalşrken gereklidir. Bu amaçla
duvar mesnedini 28 ölçme cihaz takl halde bir duvara
mümkün olduğu kadar dik tespit edin.
Bir sehpaya montaj: Duvar mesnedini 28 arka taraftaki sehpa
girişi ile bir sehpaya vidalayabilirsiniz. Bu tespit işlemi özellikle
rotasyon düzleminin bir referans çizgisine doğrultulmasnn
gerekli olduğu işlerde tavsiye edilir.
Doğrultma yardmcs ile ölçme cihazn dikey (duvara
montajda) veya yatay (sehpaya montajda) olarak yaklaşk
15 cm’lik bir aralkta kaydrabilirsiniz.
Lazer hedef tablas ile çalşmak (aksesuar)
Lazer hedef tablas 29 yardm ile lazer işaretini zemine veya
lazer yüksekliğini bir duvara aktarabilirsiniz. Mknatsl tutucular
sayesinde lazer hedef tablas tavan konstrüksiyonlarna da
tespit edilebilir.
Sfr alan ve skala yardm ile istenen yükseklikten fark ölçerek
öteki tarafa aktarabilirsiniz. Bu sayede ölçme cihaznn
aktarlacak yüksekliğe hassas biçimde ayarlanmas gerekmez.
Lazer hedef tablasnn 29 uzak mesafelerde veya güçlü güneş
şğnda da lazerin görünürlüğünü artran yanstc kaplamas
vardr. Bu güçlendirme lazer şnna paralel olarak lazer hedef
tablasna baktğnzda belli olur.
AB
A
d
B
180°
