Načini rada
Tok X-osi i Y-osi
Tok X-osi i Y-osi preko rotacione glave označen je na kućištu.
Rotacioni rad (RL25H)
Mjerni alat radi isključivo u rotacionom radu, sa fiksnom brzi-
nom rotacije koja je prikladna i za primjenu prijemnika lasera.
Pregled (RL25HV)
Svi načini rada su mogući u horizontalnom i vertikalnom
položaju mjernog alata.

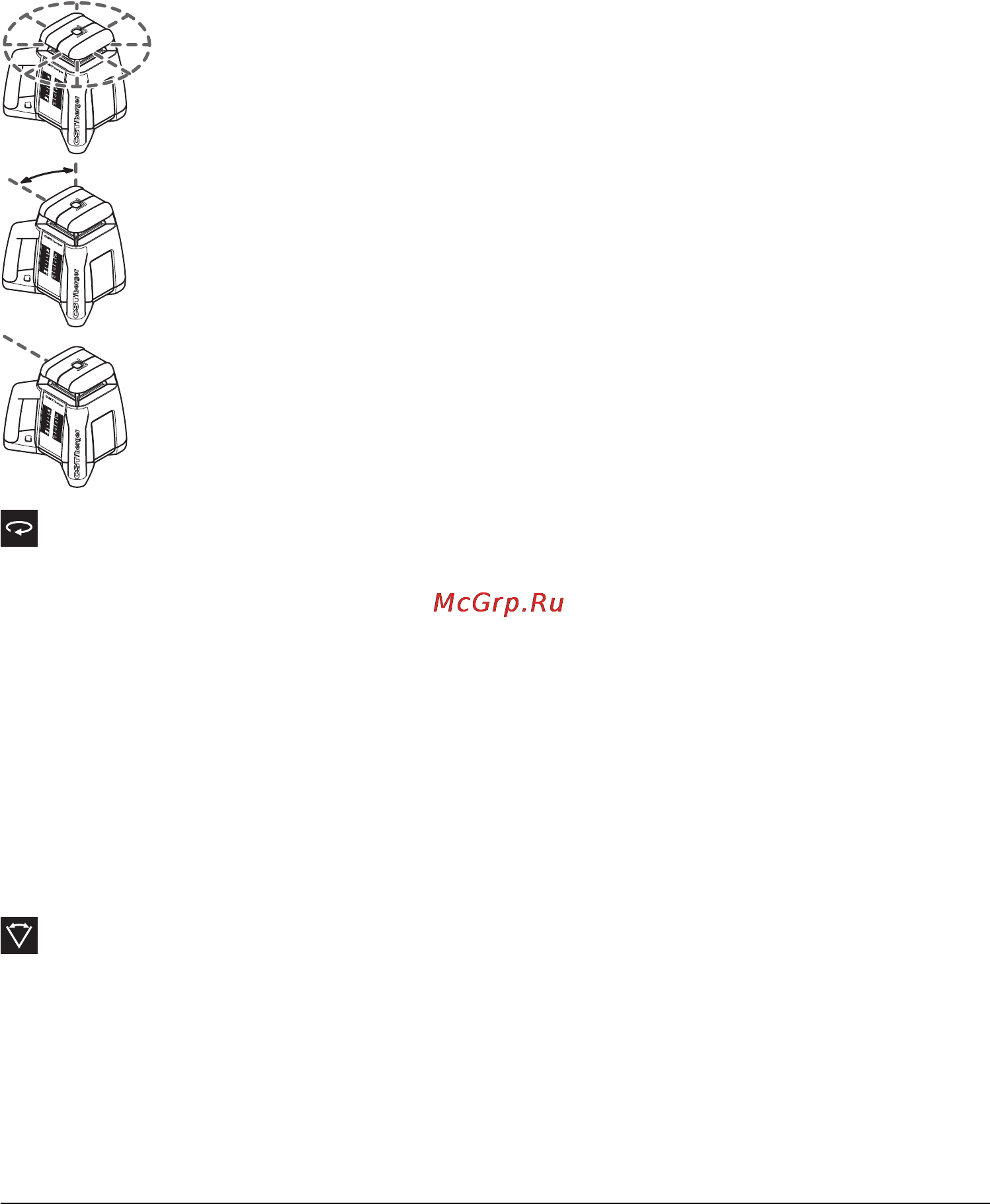

Rotacioni rad
Rotacioni rad se posebno preporučuje kod
primjene prijemnika lasera. Možete birati
među različitim brzinama rotacije.
Linijski rad
Kod ovog načina rada varijabilna laserska
zraka se pomiče u ograničenom kutu
otvora. Time se povećava vidljivost
laserske zrake u odnosu na rad sa rota-
cijom. Možete birati među različitim
kutovima otvora.
Točkasti rad
Kod ovog načina rada se postiže najbolja
vidljivost varijabilne laserske zrake. Ona
služi npr. za jednostavni prijenos visina ili
za provjeru pravaca.
Rotacioni rad, Točkasti rad (RL25HV)
(600/300/150 min
-1
, 0 min
-1
)
Nakon svakog uključivanja mjerni alat se nalazi u rotacionom
radu s maksimalnom brzinom rotacije.
Za promjenu sa linijskog na rotacioni rad pritisnite tipku za rad s
rotacijom 4. Rotacioni rad starta s maksimalnom brzinom
rotacije.
Za promjenu brzine rotacije ponovno pritisnite tipku za rad s
rotacijom 4. Brzina rotacije će se smanjiti kod svakog pritiska na
tipku. Nakon najmanje brzine rotacije, mjerni alat mijenja u
točkasti rad. Ponovnim pritiskom na tipku 4 vraća se natrag na
rotacioni rad s maksimalnom brzinom rotacije.
Kod rada sa prijemnikom lasera trebate odabrati maksimalnu
brzinu rotacije. Kod rada bez prijemnika lasera, u svrhu bolje
vidljivosti laserske zrake, smanjite brzinu rotacije i koristite
naočale za gledanje lasera 27.
Linijski rad (RL25HV)
(10°/25°/50°)
Za promjenu u linijski rad pritisnite tipku za linijski rad pritisnite
tipku za linijski rad 5. Mjerni alat starta s najmanjim kutom
otvaranja.
Za promjenu kuta otvaranja pritisnite tipku za linijski rad 5. Kut
otvaranja će se povećati u dva stupnja. Ponovnim pritiskom na
tipku 5 vraća se natrag na linijski rad, s najmanjim kutom
otvaranja.
Napomena: Zbog tromosti laser može neznatno odstupati
preko krajnje točke linije lasera.
Okretanje točke lasera/linije lasera u ravnini rotacije
(RL25HV)
Kod uključene nivelacijske automatike (pokazivač 11 svijetli
kao zeleni), točku lasera odnosno liniju lasera u koracima
možete okretati 360° unutar ravnine rotacije, neovisno od
horizontalnog ili vertikalnog položaja mjernog alata.
Za okretanje ravnine rotacije u smjeru kazaljke na satu pritisnite
tipku 10, a za okretanje u smjeru suprotnom od kazaljke na satu
pritisnite tipku 9. Duljim pritiskom na tipke ubrzava se gibanje
rotacione glave u željenom smjeru.
Izravnavanje ravnine rotacije kod vertikalnog položaja
(RL25HV)
Kod vertikalnog položaja mjernog alata, točku lasera, liniju
lasera ili ravninu rotacije možete okretati oko Y-osi za
jednostavno podudaranje ili paralelno izravnavanje.
U tu svrhu pritisnite tipku jednoosnog rada s nagibom 12,
pokazivač
11 treperi sporim ritmom. Za okretanje ravnine
rotacije u smjeru kazaljke na satu nakon toga pritisnite tipku 10,
a za okretanje u smjeru suprotnom od kazaljke na satu pritisnite
tipku 9. Duljim pritiskom na tipke ubrzava se gibanje rotacione
glave u željenom smjeru.
Okretanje je moguće unutar područja od ±8%.
Nivelacijska automatika
RL25H
Nakon uključivanja mjerni alat provjerava vodoravni položaj i
izjednačava neravnine unutar područja samonivelacije od cca.
8% (5°).
Ako se mjerni alat nakon uključivanja ili nakon promjene
položaja nalazi više od 8 % u kosom položaju, više nije moguće
niveliranje. U tom se slučaju rotor zaustavlja, laser treperi, a
pokazivači nivelacijske automatike 3 i jednoosnog rada s
nagibom 11 naizmjenično trepere kao zeleni.
U tom slučaju isključite mjerni alat, ponovno ga izravnajte i
ponovno uključite mjerni alat. Bez novog pozicioniranja, laser
će se automatski isključiti nakon 2 minute, a mjerni alat nakon
30 minuta.
Ako je mjerni alat izniveliran, on stalno provjerava vodoravni
položaj. Kod promjene položaja, on će se automatski naknadno
nivelirati. Za izbjegavanje pogrešnog mjerenja, rotor se
automatski zaustavlja tijekom procesa nivelacije, laser treperi i
pokazivač nivelacije 3 treperi brzim ritmom kao zeleni.
RL25HV
Mjerni alat nakon uključivanja automatski prepoznaje
horizontalni odnosno vertikalni položaj. Za promjenu između
horizontalnog i vertikalnog položaja isključite mjerni alat,
ponovno ga pozicionirajte i ponovno ga uključite.
Nakon uključivanja mjerni alat provjerava vodoravni odnosno
okomiti položaj i automatski izjednačava neravnine unutar
područja samonivelacije od cca. 8 % (5°).
Ako se mjerni alat nakon uključivanja ili nakon promjene
položaja nalazi više od 8 % u kosom položaju, više nije moguće
niveliranje. U tom se slučaju rotor zaustavlja, laser treperi, a
pokazivači nivelacijske automatike 3 i jednoosnog rada s
nagibom 11 naizmjenično trepere kao zeleni.
U tom slučaju isključite mjerni alat, ponovno ga izravnajte i
ponovno uključite mjerni alat. Bez novog pozicioniranja, laser
