132 | Dansk
2 610 A15 294 • 7.5.12

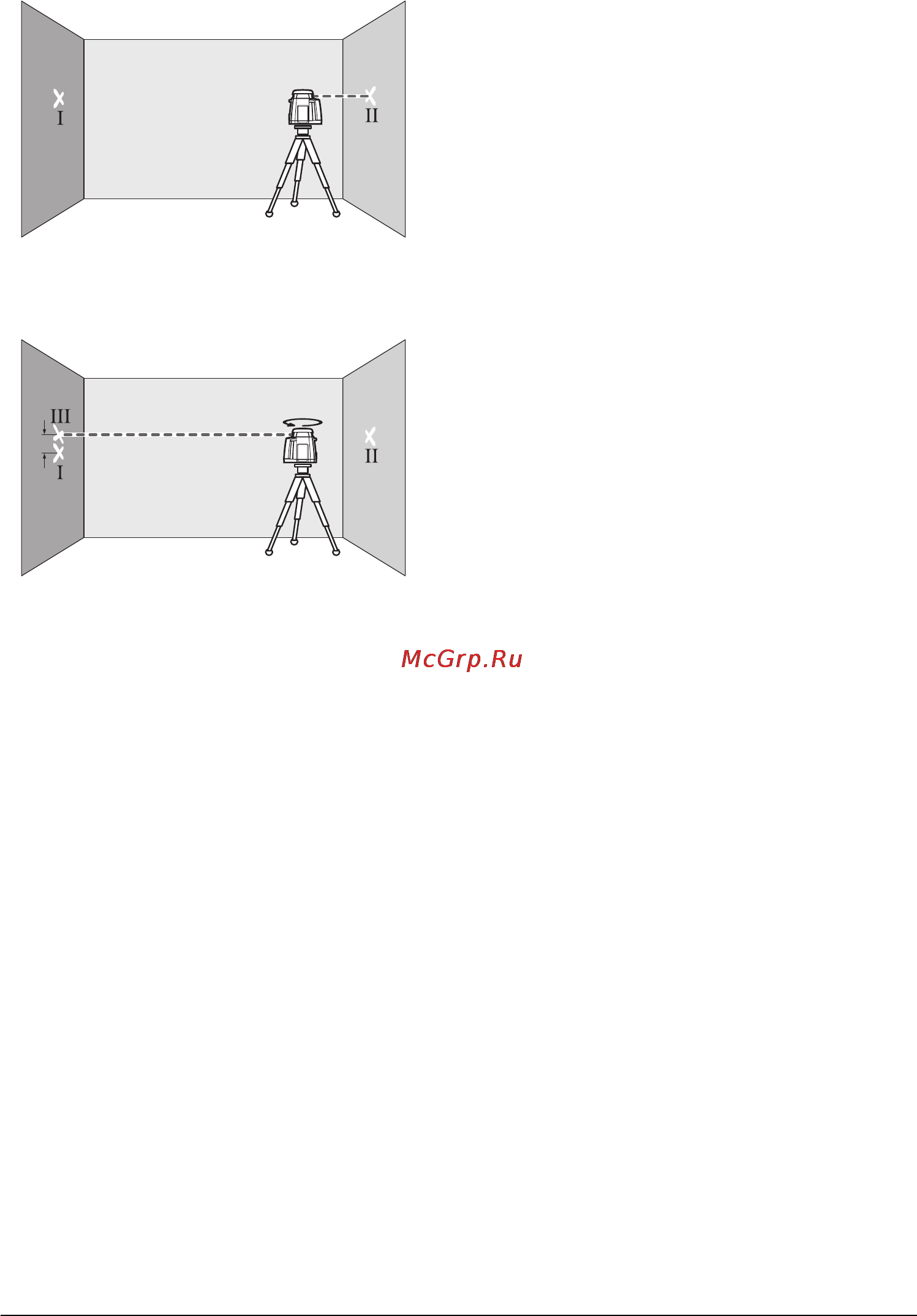

– Placér måleværktøjet – uden at dreje det – i nærheden af
væg B, tænd for det og lad det indnivellere.
– Indstil måleværktøjet i højden på en sådan måde (ved hjælp
af stativet eller i givet fald ved at lægge noget ind under), at
laserstrålens midte nøjagtigt rammer det tidligere markere-
de punkt II på væggen B.
– Drej måleværktøjet 180°, uden at højden ændres. Lad det
nivellere og marker laserstrålens midte på væggen A (punkt
III). Sørg for, at punktet III ligger så lodret som muligt over
hhv. under punktet I.
– Forskellen d mellem de to markerede punkter I og III på væg-
gen A er måleværktøjets faktiske afvigelse for den målte akse.
Gentag målingen for de tre andre akser. Drej måleværktøjet før
hver måling 90°.
På målestrækningen 2 x 20 m = 40 m er den max. tilladte afvi-
gelse:
40 m x ±0,08 mm/m = ±3,2 mm.
Differencen d mellem punkterne I og III må som følge heraf
max. være 3,2 mm ved hver enkel af de fire måleprocesser.
Skulle måleværktøjet overskride den max. afvigelse under en af
de fire målinger, bør det kontrolleres på et autoriseret Bosch
værksted.
Arbejdsvejledning
f Brug altid kun midten af laserpunktet til at markere. La-
serpunktets størrelse ændrer sig med afstanden.
Specielle laserbriller (tilbehør)
De specielle laserbriller bortfiltrerer omgivelseslyset. Derved
fremkommer laserens røde lys noget lysere for øjet.
f Anvend ikke de specielle laserbriller som beskyttelses-
briller. Laserbrillerne anvendes til bedre at kunne se laser-
strålen, de beskytter dog ikke mod laserstråler.
f Anvend ikke de specielle laserbriller som solbriller eller i
trafikken. Laserbrillerne beskytter ikke 100 % mod
ultraviolette (UV) stråler og reducerer ens evne til at registre-
re og iagttage farver.
Arbejde med lasermodtager (tilbehør)
Under ugunstige lysforhold (lyse omgivelser, direkte solstråler)
og inden for store afstande bruges lasermodtageren for bedre
at kunne finde laserstrålen 23.
RL25HV: Vælg rotationsfunktion med max. rotationshastighed
til arbejde med lasermodtageren.
Læs og følg brugsanvisningen til lasermodtageren, før den tages
i brug.
Arbejde med fjernbetjeningen (tilbehør)
Når der trykkes på betjeningstasterne, kan måleværktøjet brin-
ges ud af nivelleringen, så rotationen stopper et kort øjeblik.
Denne effekt undgås ved at bruge fjernbetjeningen 26.
Modtagerlinserne 1 til fjernbetjeningen findes på fire sider ved
siden af rotationshovedet.
Læs og følg brugsanvisningen til fjernbetjeningen, før den tages
i brug.
Arbejde med stativet (tilbehør)
Måleværktøjet er udstyret med en 5/8"-stativholder til vandret
funktion på et stativ. Anbring måleværktøjets stativholder 20
på stativets 5/8"-gevind og skru det fast med stativets stille-
skrue.
Har stativet 25 en målskala med udtræk, kan du indstille højde-
forskydningen direkte.
Arbejde med vægholder og justeringsenhed (tilbehør)
(RL25HV)
Du kan også montere måleværktøjet på vægholderen med juste-
ringsenhed 28. Skru hertil 5/8"-skruen til vægholderen ind i
stativholderen 20 på måleværktøjet.
Montering på en væg: Montering på en væg anbefales f.eks.,
hvis der skal udføres arbejde, der ligger over stativers udtræks-
højde, eller hvis der skal udføres arbejde på ustabil undergrund
og uden stativ. Fastgør vægholderen 28 med monteret måle-
værktøj så lodret som muligt på en væg.
Montering på et stativ: Du kan også skrue vægholderen 28 med
stativholderen på bagsiden af et stativ. Denne fastgørelse anbe-
fales især til arbejde, hvor rotationsniveauet skal justeres på en
referencelinje.
Ved hjælp af justeringsenheden kan du forskyde det monterede
måleværktøj lodret (ved montering på væg) eller vandret (ved
montering på et stativ) i et område på ca. 15 cm.
Arbejde med laser-måltavlen (tilbehør)
Ved hjælp af laser-måltavlen 29 kan du overføre lasermarkerin-
gen til gulvet/jorden hhv. laserhøjden til en væg. Vha. magnet-
holderen kan laser-måltavlen også fastgøres til loftskonstruktio-
nerne.
Med nulfeltet og skalaen kan du måle forskydningen til den øn-
skede højde og overføre den til et andet sted. Dermed bortfal-
der den nøjagtige indstilling af måleværktøjet til den højde, der
skal overføres.
Laser-måltavlen 29 har en refleksbelægning, som gør det nem-
mere at se laserstrålen ved større afstand eller hvis solen er me-
get stærk. Lysstyrkeforstærkningen kan kun erkendes, hvis du
retter blikket mod laser-måltavlen parallelt med laserstrålen.
AB
A
d
B
180°
OBJ_BUCH-1596-002.book Page 132 Monday, May 7, 2012 8:15 AM
