Cst/berger RL25HV [161/465] Arbeidseksempler

Norsk | 161

2 610 A15 294 • 7.5.12

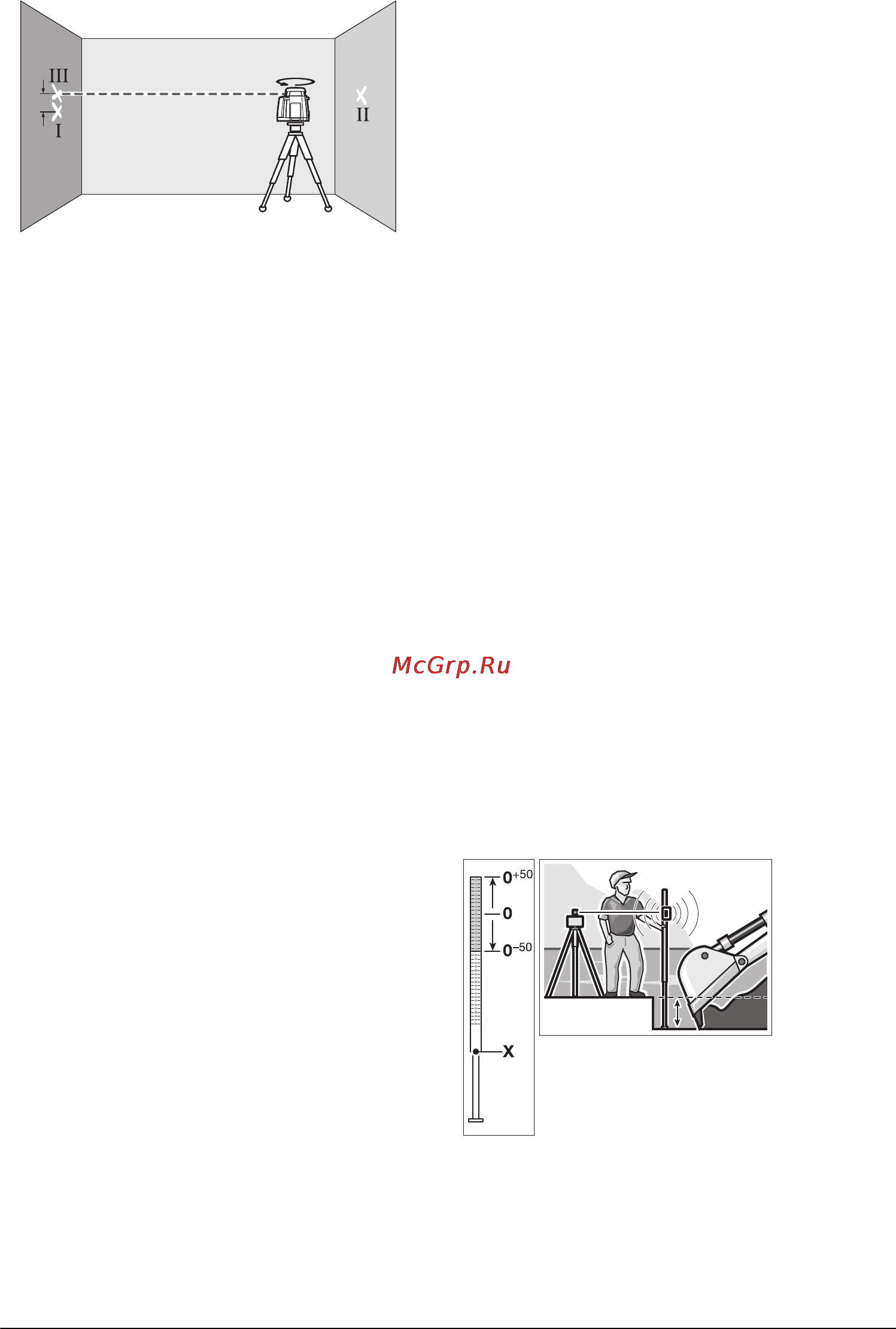

– Drei måleverktøyet 180°, uten å forandre høyden. La det

nivellere og marker midten på laserstrålen på vegg A

(punkt III). Pass på at punkt III er så loddrett over hhv.

under punkt I som mulig.

– Differansen d mellom de to markerte punktene I og III på

veggen A gir det virkelige måleverktøyavviket for den målte

aksen.

Gjenta målingen for de tre andre aksene. Drei da måleverktøyet

før hver måling 90°.

På målestrekningen 2x20m=40m er det maksimale tillatte

avviket:

40 m x ±0,08 mm/m = ±3,2 mm.

Differansen d mellom punktene I og III kan være maksimalt

3,2 mm på hver av de fire målingene.

Hvis måleverktøyet skulle overskride det maksimale avviket ved

en av de fire målingene, må det kontrolleres av Bosch-kunde-

service.

Arbeidshenvisninger

f Bruk alltid kun midten på laserpunktet til markering.

Størrelsen til laserpunktet endres med avstanden.

Laserbriller (tilbehør)

Laserbrillene filtrerer bort omgivelseslyset. Slik vises det røde

lyset til laseren lysere for øyet.

f Bruk laserbrillene aldri som beskyttelsesbriller. Laser-

brillene er til bedre registrering av laserstrålen, men de be-

skytter ikke mot laserstrålingen.

f Bruk laserbrillene aldri som solbriller eller i trafikken.

Laserbrillene gir ingen fullstendig UV-beskyttelse og reduse-

rer fargeregistreringen.

Arbeid med lasermottaker (tilbehør)

Ved ugunstige lysforhold (lyse omgivelser, direkte sol) og på

større avstander bruker du lasermottakeren til en bedre regis-

trering av laserstrålen 23.

RL25HV: Ved arbeid med lasermottakeren velger du rotasjons-

drift med høyeste rotasjonshastighet.

Til arbeid med lasermottakeren må du lese og følge denne

driftsinstruksen.

Arbeid med fjernkontrollen (tilbehør)

Ved å trykke betjeningstastene kan måleverktøyet tas ut av ni-

velleringen, slik at rotasjonen stanser ett of øyeblikk. Ved bruk

av fjernkontrollen 26 unngås denne effekten.

Mottakslinsene 1 for fjernkontrollen befinner seg på fire sider

ved siden av rotasjonshodet.

Les og ta hensyn til denne bruksanvisningen for å arbeide med

fjernkontrollen.

Arbeid med stativ (tilbehør)

Måleverktøyet har et 5/8"-stativfeste for horisontal drift på et

stativ. Sett måleverktøyet med stativfestet 20 på 5/8"-gjen-

gene til stativet og skru det fast med stativets låseskrue.

På et stativ 25 med måleskala på uttrekket kan du innstille høy-

deforskjellen direkte.

Arbeid med veggholder og opprettingsenhet (tilbehør)

(RL25HV)

Du kan også montere måleverktøyet på veggholderen med opp-

rettingsenhet 28. Skru dertil veggholderens 5/8"-skrue inn i

stativfestet 20 på måleverktøyet.

Montering på en vegg: Montering på en vegg anbefales f.eks. til

arbeid som ligger over uttrekkshøyden til stativet, eller ved ar-

beid på ustabilt underlag og uten stativ. Fest da veggholderen

28 med montert måleverktøy så loddrett som mulig på veggen.

Montering på et stativ: Du kan også skru veggholderen 28 med

stativfestet på baksiden av et stativ. Dette festet anbefales spe-

sielt ved arbeid, der rotasjonsnivået skal rettes opp langs en re-

feranselinje.

Med opprettingsenheten kan du forskyve det monterte måle-

verktøyet loddrett (ved montering på veggen) hhv. vannrett

(ved montering på et stativ) innenfor et område på ca. 15 cm.

Arbeid med laser-målplate (tilbehør)

Ved hjelp av laser-målplaten 29 kan lasermarkeringen overføres

til gulvet hhv. laserhøyden overføres til veggen. Med magnethol-

deren kan laser-målplaten også festes på en takkonstruksjon.

Med nullfeltet og skalaen kan feiljusteringen til ønsket høyde

måles og overføres til et annet sted. Slik bortfaller den nøyakti-

ge innstillingen av måleverktøyet på høyden som skal overføres.

Laser-målplate 29 har et reflekssjikt som gjør laserstrålen be-

dre synlig på større avstand hhv. i sterk sol. Lysstyrkeforsterk-

ningen kan kun registreres når du ser på laser-målplate parallelt

til laserstrålen.

Arbeid med nivellerstangen (tilbehør)

Til kontroll om flaten er plan eller overføring av helninger anbe-

fales det å bruke nivellerstangen 24 sammen med lasermotta-

keren.

Oppe på nivellerstangen 24 befinner det seg en relativ måleska-

la (±50 cm). Nullhøyden kan du forhåndsinnstille nede på ut-

trekket. Slik kan avvik avleses direkte fra beregnet hoyde.

Arbeidseksempler

Dybdekontroll av byggegruver (se bilde B)

Plasser måleverktøyet på et stabilt underlag eller monter det på

et stativ 25.

180°

OBJ_BUCH-1596-002.book Page 161 Monday, May 7, 2012 8:15 AM
