Srpski | 349
2 610 A15 294 7.5.12
U ovom slučaju isključite merni alat, centrirajte ga ponovo i
uključite ponovo merni alat. Bez ponovnog pozicioniranja se laser
posle 2 min i merni alat posle 30 min automatski isključuju.
Ako je merni alat nivelisan, kontroliše on stalno horizontalan
odn. vertikalan položaj. Pri promeni položaja se vrši automatski
dodatno nivelisanje. Za izbegavanje pogrešnih merenja
zaustavlja se za vreme radnje nivelisanja rotor, laser treperi i
pokazivač nivelisanja 3 treperi zeleno u brzom taktu.
Jednoosni rad sa nagibom
Kod horizonalnog položaja mernog alata se u jednoosnom radu sa
nagibom automatski niveliše X- osa, dok Y- osa ne. Kod uključene
funkcije šok alarma se kontroliše samo nivelisanje X- ose.
Rotaciona ravan se može okretati u jednom području od ±8% oko
X- ose. Merni alat može da se postavi ukoso duž Y- ose.
f Promene položaja mernog alata duž Y- ose ne prepoznaju
se kod jednoosnog rada sa nagibom.
Pomoću ploče sa nagibom (pribor) može se merni alat u horizon-
talnom položaju naginjati duž Y- ose u nekom egzaktnom uglu.
Za promenu u jednoosni rad sa nagibom pritisnite taster
jednoosnog rada sa nagibom 12. Kao potvrda treperi pokazivač
jednoosnog rada sa nagibom 11 u laganom taktu. Kod uključene
funkcije šok alarma kontroliše se samo još X- osa.
Da bi ponovo uključili automatiku nivelisanja za obe ose,
pritisnite ponovo taster 12. Pokazivač jednoosnog rada sa
nagibom 11 svetli stalno.
Za okretanje rotacione ravni oko X- ose pritisnite tastere za
pravac uvis 10 odn. nadole 9. Pravac okretanja odgovara
centriranju strelice na tasterima 10 i 9.
Funkcija šok alarma
Merni alat poseduje funkciju šok alarma, koja spečava pri
promeni položaja odnosno potresima mernog alata ili vibracijama
podloge nivelisanje na promenjenoj visini a time i greške po visini.
Posle uključivanja mernog alata je uvek uključena i funkcija šok
alarma, i pokazivač šok alarma 7 svetli zeleno. Šok alarm se ca.
30 s posle uključivanja mernog alata odn. uključivanja funkcije
šok alarma aktivira.
Ako se kod promene položaja mernog alata prekorači područje
tačnosti nivelisanja ili se registruju jaki potresi, onda se aktivira
šok alarm. Rotacija se zaustavlja, laser treperi i pokazivač šok
funkcije 7 treperi crveno. Aktruelna vrsta rada se memoriše.
Pritisnite pri oslobodjenom šok alarmu taster za šok alarm 8.
Funkcija šok alarma će ponovo startovati i merni alat počinje
nivelaciju. Čim se merni alat niveliše (pokazivač nivelacije 3
svetli neprestano zeleno), startuje u memorisanoj vrsti rada.
Prekontrolišite sada visinu laserskog zraka na nekoj referentnoj
tački i korigujte u datom slučaju visinu.
Ako se pri oslobodjenom šok alarmu funkcija pritiskivanjem
tastera 8 ne startuje ponovo, automatski se laser isključuje
posle 2 min i posle 2 sata merni alat.
Za
isključivanje funkcije šok alarma pritisnite taster šok alarm
8 jednom odnosno pri oslobodjenom šok alarmu (pokazivač šok
alarma 7 treperi crveno) dva puta. Pri isključenom šok alarmu
gasi se pokazivač šok alarma 7.
Za uključivanje šok alarma pritisnite taster šok alarma 8.
Pokazivač šok alarma 7 svetli zeleno, i posle 30 s se aktivira šok
alarm.
Kontrola tačnosti mernog alata
Uticaji tačnosti
Najveći uticaj vrši temperatura okoline. Posebno temperaturne
razlike koje se kreću od tla na gore mogu skrenuti laserski zrak.
Odstupanja od ca. 20 m merne linije se uzimaju kao važna i
mogu pri 100 m apsolutno iznositi dvostruko ili četvorostruko
od odstupanja pri 20 m.
Pošto su slojevi temperature u blizini tla najveći, trebalo bi
merni alat počev od merne linije od 20 m uvek montirati na neki
stativ. Postavite merni alat osim toga prema mogućnostima u
sredinu radne površine.
Prekontrolišite tačnost nivelacije
Pored spoljnih uticaja mogu uticati na odstupanja i uticaji
specifični za aparate (kao bez tačke: padovi ili snažni potresi).
Stoga preispitajte pre svakog početka rada tačnost mernog
alata.
Za konrolu potrebna nam je slobodna merna linija od 20 m na
čvrstoj podlozi izmedju dva zida A i B. Morate izvoditi preklopno
merenje preko obe ose X i Y (uvek pozitivno i negativno) (četiri
kompletne radnje merenja).

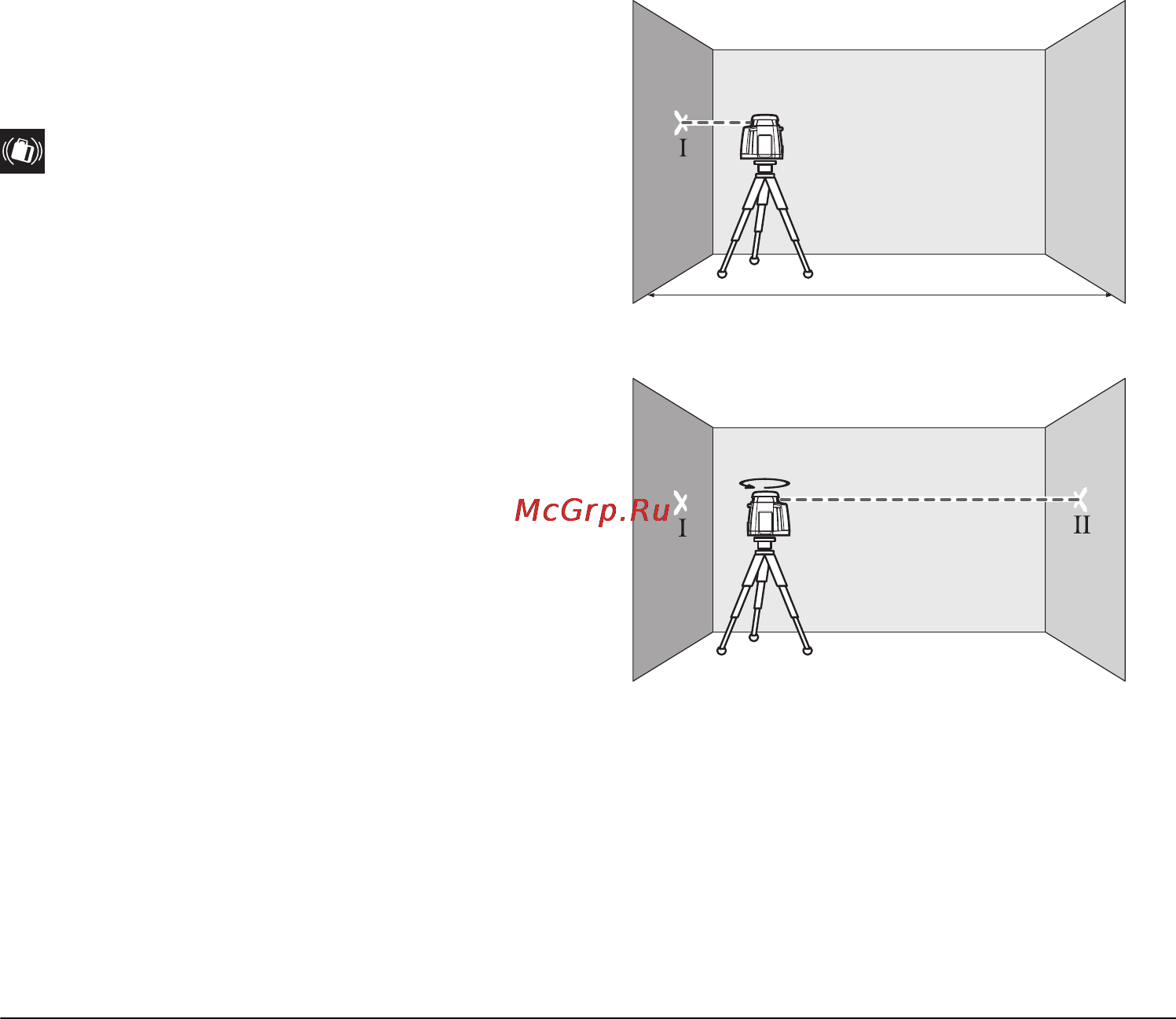

Montirajte merni alat u horizontalnom položaju blizu zida A
na stativ 25 (pribor) ili ga postavite na neku čvrstu, ravnu
podlogu. Uključite merni alat.
Označite posle završetka niveliranja sredinu laserskog zraka
na zidu A (tačka I).
Okrenie merni alat za 180°, i pustite da se niveliše i označite
sredinu laserskog zraka na suprotnom zidu B (tačka II).
AB
20 m
AB
180°
