Cst/berger RL25HV [130/465] Automatisk nivellering

130 | Dansk

2 610 A15 294 • 7.5.12

Funktioner

Forløb for X- og Y-aksen

X- og Y-akses forløb er markeret på huset over rotationshovedet.

Rotationsfunktion (RL25H)

Måleværktøjet arbejder udelukkende i rotationsfunktionen med

fast rotationshastighed, der også er egnet til brug af en laser-

modtager.

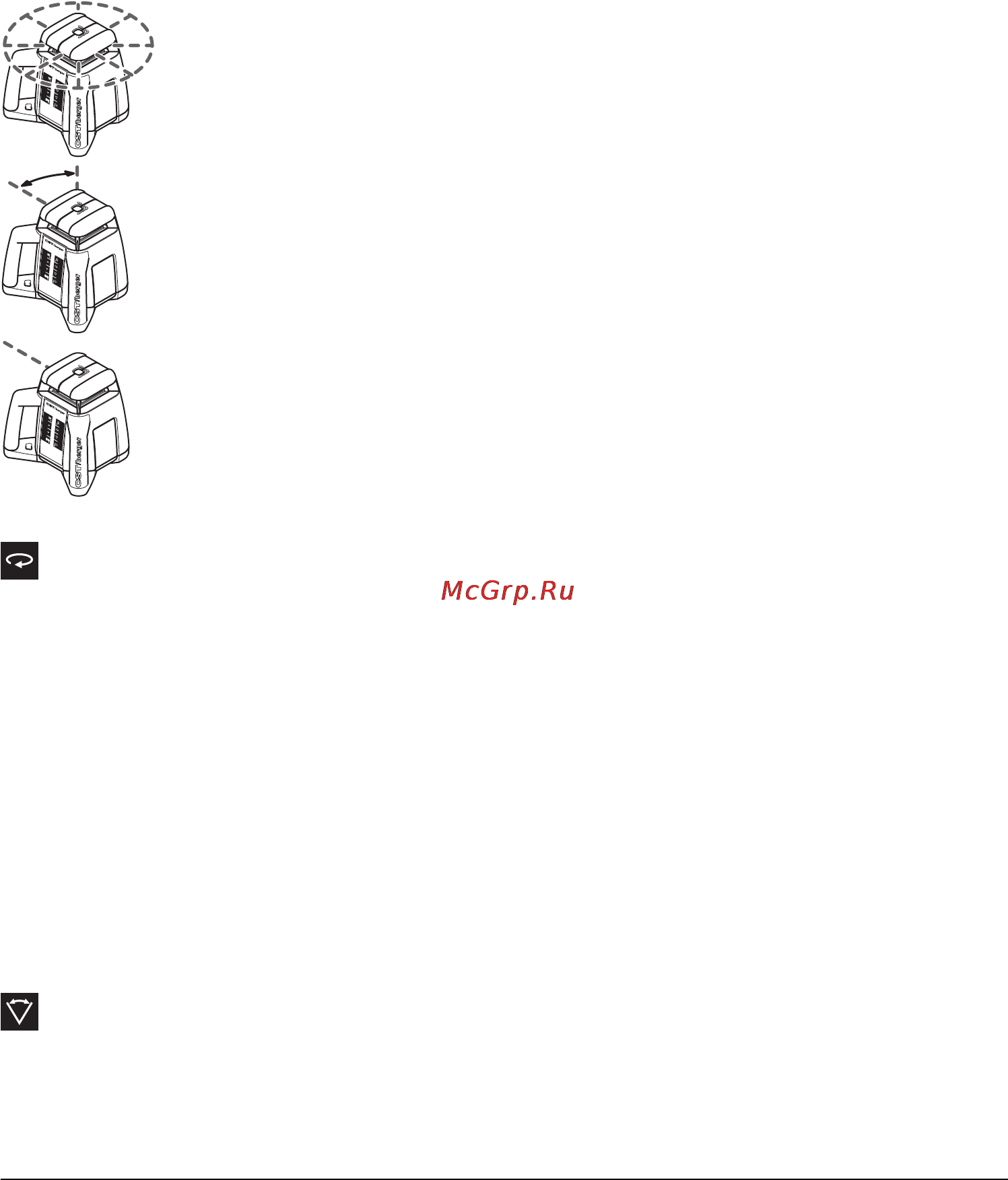

Oversigt (RL25HV)

Alle tre funktioner er mulige, både når måleværktøjet står vand-

ret og lodret.

Rotationsfunktion

Rotationsfunktionen kan især anbefales,

når lasermodtageren bruges. Der kan væl-

ges mellem forskellige rotationshastighe-

der.

Linjefunktion

I denne funktion bevæger den variable la-

serstråle sig i en begrænset åbningsvinkel.

Derved er laserstrålen mere synlig end i ro-

tationsfunktionen. Du kan vælge mellem

forskellige åbningsvinkler.

Punktfunktion

I denne funktion ses den variable laserstrå-

le tydeligst. Den benyttes f.eks. til nem

overførsel af højder eller til kontrol af lige

linjer.

Rotationsfunktion, punktfunktion (RL25HV)

(600/300/150 min

-1

, 0 min

-1

)

Hver gang måleværktøjet tændes, befinder det sig i rotations-

funktionen med højeste rotationshastighed.

Der skiftes fra linje- til rotationsfunktion ved at trykke på tasten

til rotationsfunktion 4. Rotationsfunktionen starter med højeste

rotationshastighed.

Rotationshastigheden ændres ved at trykke på tasten til rotati-

onsfunktion 4 en gang til. Rotationshastigheden forringes, hver

gang der trykkes på tasten. Efter den mindste rotationshastig-

hed skifter måleværktøjet til punktfunktionen. Trykkes på ta-

sten 4 en gang til, springes tilbage til rotationsfunktionen høje-

ste rotationshastighed.

Når der arbejdes med lasermodtageren, skal du vælge den hø-

jeste rotationshastighed. Arbejdes uden lasermodtager, redu-

cer da rotationshastigheden for at forbedre udsynet og brug la-

ser-beskyttelsesbriller 27.

Linjefunktion (RL25HV)

(10°/25°/50°)

Tryk på tasten til linjefunktion 5 for at skifte til linjefunktionen.

Måleværktøjet starter med den mindste åbningsvinkel.

Åbningsvinklen ændres ved at trykke på tasten til linjefunktion

5. Åbningsvinklen øges i to trin. Trykkes på tasten 5 en gang til,

springes tilbage til linjefunktionen med den mindste åbnings-

vinkel.

Bemærk: Trægheden gør, at laseren svinger en smule ud over

laserlinjens endepunkter.

Laserpunkt/laserlinje drejes i rotationsniveauet (RL25HV)

Er nivelleringsautomatikken tændt (indikatoren 11 lyser grøn),

kan laserpunktet eller laserlinjen drejes trinvist 360° inden for

rotationsniveauet, uafhængigt af måleværktøjets vandrette el-

ler lodrette position.

Rotationsniveauet drejes højre om ved at trykke på tasten 10 og

venstre om ved at trykke på tasten 9. Med et længere tryk på ta-

sterne accelereres rotationshovedets bevægelse i den ønskede

retning.

Rotationsniveau positioneres ved lodret position (RL25HV)

Står måleværktøjet lodret, kan du dreje laserpunkt, laserlinje el-

ler rotationsniveau til enkelt flugtning eller parallel positionering

omkring Y-aksen.

Tryk hertil på tasten til enakset hældningsfunktion 12, indikato-

ren 11 blinker i langsom takt. Rotationsniveauet drejes højre

om ved herefter at trykke på tasten 10 og venstre om ved at

trykke på tasten 9. Med et længere tryk på tasterne accelereres

rotationshovedets bevægelse i den ønskede retning.

Drejningen kan gennemføres i et område på ± 8%.

Automatisk nivellering

RL25H

Når måleværktøjet er blevet tændt, kontrollerer det den vand-

rette position og udligner automatisk ujævnheder inden for

selvnivelleringsområdet på ca. 8 % (5°).

Står måleværktøjet mere end 8 % skævt efter det er blevet

tændt eller efter en ændring af positionen, er nivellering ikke

mere mulig. I dette tilfælde stoppes rotoren, laseren blinker, in-

dikatorerne for nivelleringsautomatik 3 og enakset hældnings-

funktion 11 blinker grøn på skift.

Sluk i dette tilfælde for måleværktøjet, positioner det igen, og

tænd måleværktøjet igen. Uden ny positionering slukkes lase-

ren automatisk efter 2 min og måleværktøjet efter 30 min.

Når måleværktøjet er nivelleret, kontrollerer det den vandrette

position hele tiden. Ændres positionen, efternivelleres automa-

tisk. For at undgå fejlmålinger stopper rotoren under nivellerin-

gen, laseren blinker, og nivelleringsindikatoren 3 blinker grøn i

hurtig takt.

RL25HV

Når måleværktøjet tændes, erkender det automatisk vandret og

lodret position. Der skiftes mellem vandret og lodret position

ved at slukke for måleværktøjet, positionere det påny og tænde

for det igen.

Når måleværktøjet er blevet tændt, kontrollerer det den vand-

rette eller lodrette position og udligner automatisk ujævnheder

inden for selvnivelleringsområdet på ca. 8 % (5°).

Står måleværktøjet mere end 8 % skævt efter det er blevet

tændt eller efter en ændring af positionen, er nivellering ikke

mere mulig. I dette tilfælde stoppes rotoren, laseren blinker, in-

dikatorerne for nivelleringsautomatik 3 og enakset hældnings-

funktion 11 blinker grøn på skift.

OBJ_BUCH-1596-002.book Page 130 Monday, May 7, 2012 8:15 AM
