Hrvatski | 381
2 610 A15 294 7.5.12

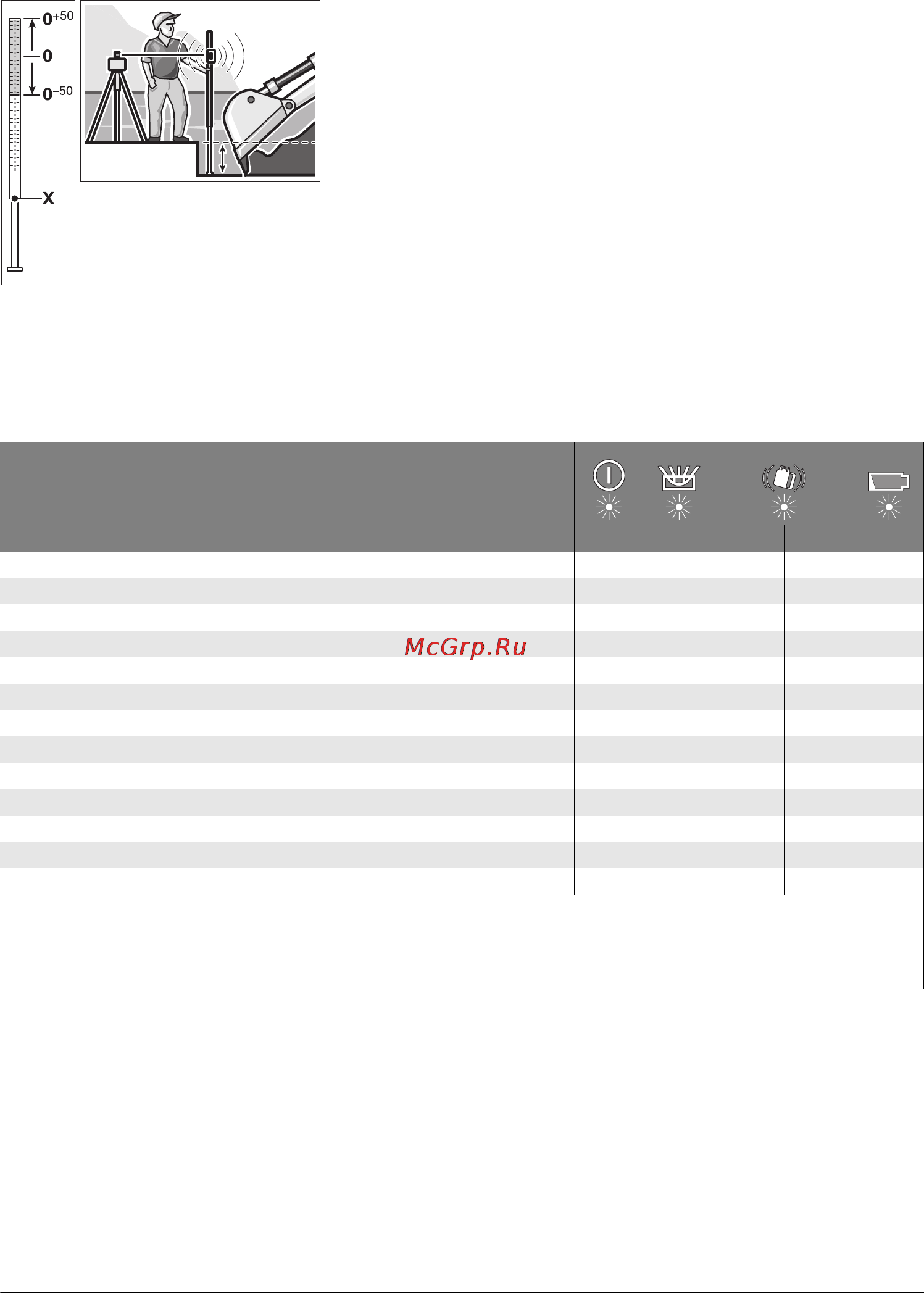

Radovi sa mjernom letvom (pribor)
Za ispitivanje ravnosti ili nanošenje nagiba preporučuje se
primjena mjerne letve 24, zajedno sa prijemnikom lasera.
Na mjernoj letvi 24 gore je nanesena relativna mjerna skala
(± 50 cm). Njenu nultu visinu možete prethodno odabrati dolje
na izdanku. Na taj se način mogu izravno očitati odstupanja od
zadane visine.
Radni primjeri
Kontrola dubine građevnih jama (vidjeti sliku B)
Postavite mjerni alat na stabilnu podlogu ili ga montirajte na
stativ 25.
Rad sa stativom: Izravnajte lasersku zraku na željenoj visini.
Prenesite, odnosno provjerite lasersku zraku na ciljnom mjestu.
Rad bez stativa: Pomoću laserske ciljne ploče 29 odredite
visinsku razliku između laserske zrake i visine na referentnoj
točci. Prenesite odnosno provjerite izmjerenu visinsku razliku
na ciljnom mjestu.
Kako bi se smanjili utjecaji smetnji, kod mjerenja na velikim
udaljenostima mjerni alat trebate uvijek postaviti u sredinu
radne površine i na stativ.
Kod rada na nestabilnoj podlozi, mjerni alat montirajte na stativ
25. Kako bi se izbjegla pogrešna mjerenja kod pomicanja
podloge ili vibracija mjernog alata, pazite kod toga da je
aktivirana funkcija upozorenja za udarce.
Pregled pokazivanja
Održavanje i servisiranje
Održavanje i čišćenje
Mjerni alat uskladištite i transportirajte samo u isporučenom
kovčegu.
Mjerni alat održavajte uvijek čistim.
Ne uranjajte mjerni alat u vodu ili u druge tekućine.
Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne
koristite nikakva sredstva za čišćenje i otapala.
Posebno redovito čistite površine na izlaznom otvoru lasera i
kod toga pazite na vlakanca.
Ako bi mjerni alat unatoč brižljivih postupaka izrade i ispitivanja
ipak prestao raditi, popravak treba prepustiti ovlaštenom
servisu za Bosch električne alate. Ne otvarajte sami mjerni alat.
Kod svih povratnih upita i naručivanja rezervnih dijelova,
molimo neizostavno navedite 10-znamenkasti kataloški broj sa
tipske pločice mjernog alata.
U slučaju popravka mjerni alat pošaljite u servis u njegovom
kovčegu.
Laserska
zraka
Rotacija
lasera*
zeleno zeleno zeleno crveno crveno
Uključivanje mjernog alata (1 s samotestiranje) 2x/s z z z z
Niveliranje ili naknadno niveliranje 2x/s 2x/s
Mjerni alat niveliran/pripravan za rad zzz
Premašeno područje samoniveliranja 2x/s 2x/s 2x/s
Uključena je nivelacijska automatika za dvije osi z
Uključen jednoosni rad s nagibom 1x/s
Aktivirano upozorenje za udarac z
Okidanje upozorenja za udarac 2x/s 2x/s
Isključeno je upozorenje za udarce
Napon baterije za rad dulji od 2 h
Napon baterije za rad 2h 1x/s
Prazna baterija z
Rad u slučaju pripravnosti, sa memoriranjem načina rada 1x/1,5 s
* kod linijskog rada i rada s rotacijom
2x/s
z
Frekvencija treperenja (dva puta u jednoj sekundi)
Stalni rad
Zaustavljena funkcija
