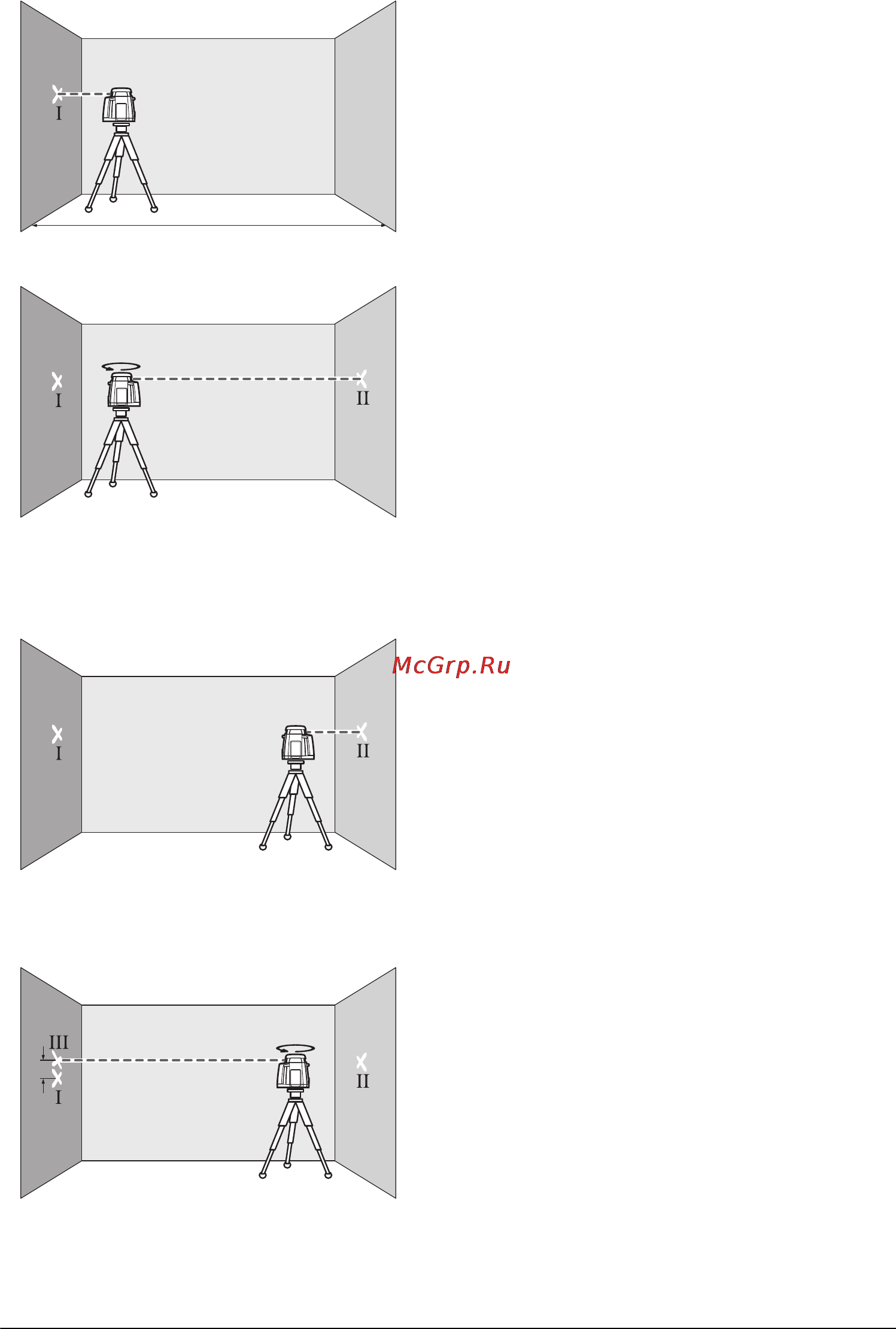

Pasibaigus niveliavimui, ant sienos A pažymėkite lazerio
spindulio vidurį (taškas I).
Pasukite matavimo prietaisą 180° kampu, palaukite, kol jis
susiniveliuos, ir ant priešais esančios sienos B pažymėkite
lazerio spindulio vidurį (taškas II).
Po to, nesukiodami prietaiso, perkelkite jį prie sienos B,
įjunkite ir leiskite jam susiniveliuoti.
Nustatykite matavimo prietaisą tokiame aukštyje
(naudodamiesi stovu arba padėdami pagrindą), kad lazerio
spindulio vidurys tiksliai sutaptų su prieš tai ant sienos B
pažymėtu tašku II.
Pasukite matavimo prietaisą 180° kampu, nepakeisdami
aukščio. Palaukite, kol jis susiniveliuos, ir ant sienos A
pažymėkite lazerio spindulio vidurį (taškas III). Atkreipkite
dėmesį, kad taškas III virš ar po tašku I būtų kaip galima
statmeniau.
Skirtumas d tarp abiejų pažymėtų taškų I ir III sienoje A ir
parodys tikrąją prietaiso paklaidą matuotoje ašyje.
Šią matavimo procedūrą pakartokite kitose trijose ašyse,
kaskart pasukdami prietaisą 90° kampu.
Esant matavimo atstumui 2 x 20 m = 40 m, maksimalus
leistinas nuokrypis yra:
40 m x ± 0,08 mm/m = ± 3,2 mm.
Kiekvieno atskiro iš keturių matavimų skirtumas d tarp taškų I ir
III turi būti ne didesnis kaip 3,2 mm.
Jei leistinų tolerancijų ribos bent viename iš keturių matavimų
yra peržengiamos, prietaisą reikia pristatyti patikrinimui Bosch
remonto tarnybos dirbtuvėse.
Darbo patarimai
f Darant atžymas reikia žymėti lazerio spindulio
fokusuojamo taško centrą. Spindulio skersmuo kinta
priklausomai nuo atstumo.
Akiniai lazeriui matyti (pap. įranga)
Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi
raudoną lazerio spindulį.
f Nenaudokite lazerio matymo akinių kaip apsauginių
akinių. Specialūs lazerio matymo akiniai padeda geriau
matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai
nuo lazerio spindulių poveikio.
f Nenaudokite lazerio matymo akinių vietoje apsauginių
akinių nuo saulės ir nedėvėkite vairuodami. Lazerio
matymo akiniai tinkamai neapsaugo nuo ultravioletinių
spindulių ir apsunkina spalvų matymą.
Darbas su lazerio spindulio imtuvu (pap. įranga)
Esant nepalankioms šviesos sąlygoms (šviesiai aplinkai,
tiesioginiams saulės spinduliams) ir jei reikia matuoti didesniu
atstumu, kad geriau surastumėte lazerio spindulį, naudokite
lazerio spindulio imtuvą 23.
RL25HV: dirbdami su lazerio spindulio imtuvu pasirinkite
rotacinį režimą ir didžiausią sukimosi greitį.
Norėdami dirbti su lazerio spindulio imtuvu, perskaitykite šią
naudojimo instrukciją ir laikykitės joje pateiktų reikalavimų.
Darbas su nuotolinio valdymo pulteliu (pap. įranga)
Spaudant valdymo mygtukus gali pasikeisti prietaiso padėtis, ir
tuomet spindulys trumpam nustos suktis. Šio efekto galima
išvengti naudojant nuotolinio valdymo pultelį 26.
Nuotolinio valdymo pulto imtuvo priėmimo lęšiai 1 yra keturiose
pusėse šalia rotacinės galvutės.
Norėdami dirbti su nuotolinio valdymo pulteliu, perskaitykite
šią naudojimo instrukciją ir laikykitės joje pateiktų reikalavimų.
Naudojimas su trikoju stovu (pap. įranga)
Matavimo prietaisas yra su 5/8" jungtimi tvirtinti prie stovo,
prietaisą naudojant horizontaliuoju režimu, ant stovo.
Matavimo prietaiso jungtį, skirtą prietaisui prie stovo tvirtinti
20, įstatykite ant stovo 5/8" sriegio ir tvirtai užveržkite stovo
fiksuojamuoju varžtu.
Naudojant trikojį stovą 25 su milimetrine skale ant išstumiamos
konsolės, aukščio pokyčius galima nustatyti tiesiogiai.
AB
20 m
AB
180°
AB
A
d
B
180°
