86 | Português
2 610 A15 294 • 7.5.12
contra choque está desligado, apaga-se a indicação de aviso
contra choque 7.
Para ligar o aviso contra choque, deverá premir a tecla de aviso
contra choque 8. A indicação de aviso contra choque 7 se ilumi-
na em verde e, depois de 30 s é activado o aviso contra choque.
Controlo de precisão do instrumento de medição
Influências sobre a precisão
A temperatura ambiente é o factor que tem a maior influência.
O raio laser pode especialmente ser desviado por diferenças de
temperatura que percorrem do chão para cima.
As divergências são relevantes a partir de uma distância de me-
dição de aprox. 20 m e podem, a 100 m, alcançar o dobro ou o
quádruplo da divergência existente a 20 m.
As camadas de temperatura próximas ao chão são maiores, o
instrumento de medição deveria sempre ser montado sobre um
tripé, a partir de uma distância de medição de 20 m. De prefe-
rência também deverá colocar o instrumento de medição no
centro da superfície de trabalho.
Controlar a exactidão do nivelamento
Além de influências externas, as influências específicas do apa-
relho (como p.ex. quedas ou golpes fortes) também podem le-
var a divergências. Portanto deverá controlar a precisão do ins-
trumento de medição antes de iniciar cada trabalho.

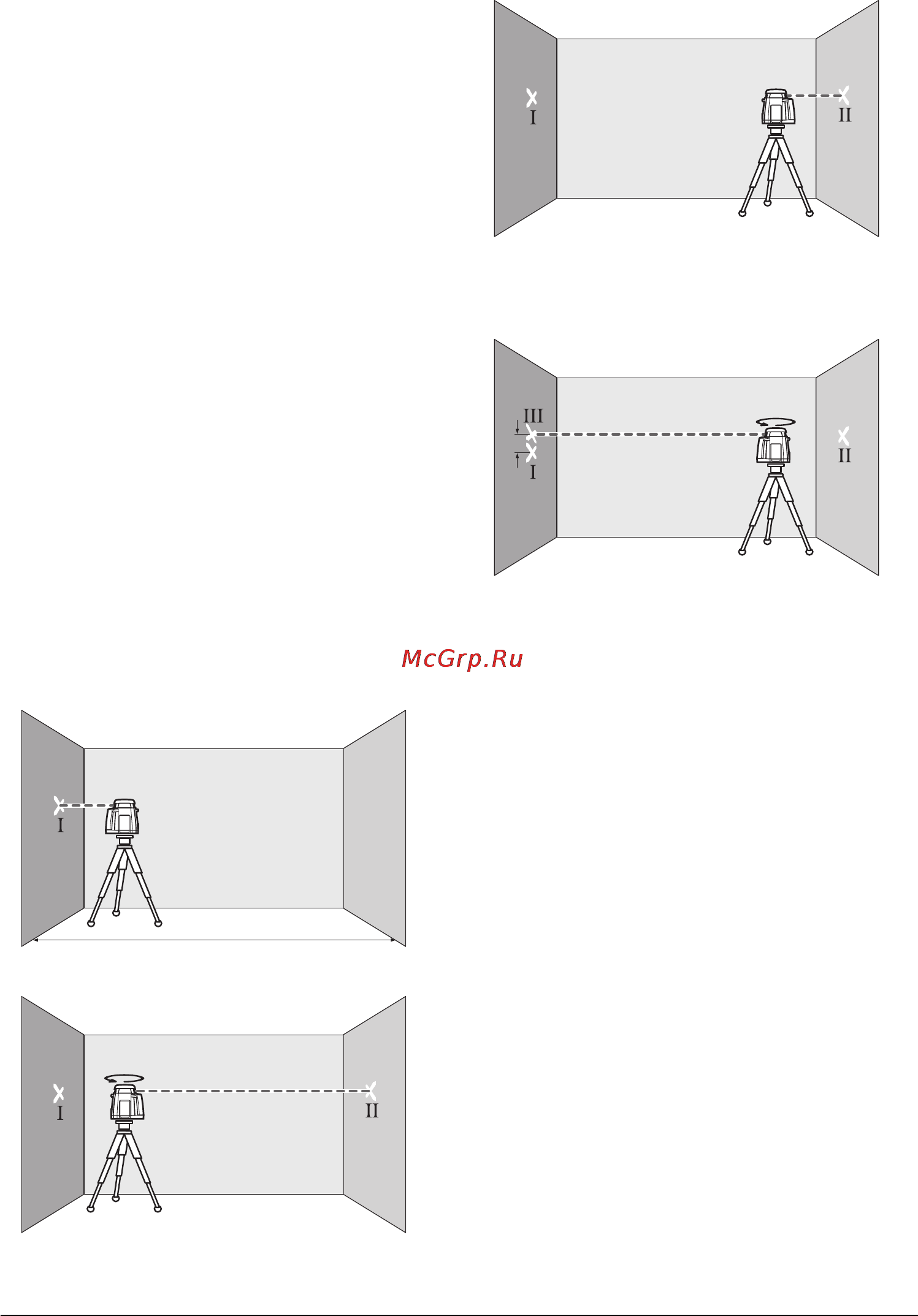

Para o controle é necessário uma distância de medição livre de
20 m, sobre uma superfície firme, entre duas paredes A e B.
Deve ser realizada uma medição aproximada pelos dois eixos X
e Y (respectivamente positivo e negativo) (4 processos de
medição completos).
– Montar o instrumento de medição na posição horizontal,
próxima à parede A, sobre um tripé 25 (acessório) ou colo-
cá-lo sobre uma superfície firme e plana. Ligar o instrumento
de medição.
– Após terminar o nivelamento, deverá marcar o centro do raio
de laser na parede A (ponto I).
– Girar o instrumento de medição 180°, permitir que possa se
nivelar e marcar o centro do raio do laser na parede oposta B
(ponto II).
– Posicionar o instrumento de medição – sem girar – perto da
parede B, ligá-lo e aguardar o nivelamento.
– Alinhar a ferramenta de medição na altura (com o tripé ou se
necessário, colocando algo por baixo), de modo que o centro
do raio laser atinja exactamente o ponto marcado anterior-
mente II na parede B.
– Girar o instrumento de medição 180°, sem modificar a altu-
ra. Aguardar o fim do nivelamento e marcar o centro do raio
laser na parede A (Ponto III). Observe que o ponto III esteja
o mais vertical possível acima ou abaixo do ponto I.
– A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real do instrumento de medição
para o eixo medido.
Repetir o processo de medição para os outros três eixos. Girar
o instrumento de medição por respectivamente 90° antes de
cada processo de medição.
Numa distância de 2 x 20 = 40 m a máxima divergência admis-
sível deverá ser de:
40 m x ± 0,08 mm/m = ± 3,2 mm.
A diferença d entre os pontos I e III
só deve ser de no máximo
3,2 mm para cada um dos quatro processos de medição.
O instrumento de medição deve ser controlado num serviço de
assistência técnica se ultrapassar a máxima divergência num
dos quatro processos de medição.
Indicações de trabalho
f Para marcar só deve ser utilizado o centro do ponto do
raio laser. O tamanho do ponto do raio laser modifica-se
com a distância.
Óculos para visualização de raio laser (acessório)
Os óculos de visualização de raio laser filtram a luz ambiente.
Com isto a luz vermelha do laser parece mais clara para os olhos.
f Não utilizar óculos de visualização de raio laser como
óculos de protecção. Óculos de visualização de raio laser
servem para reconhecer o raio laser com maior facilidade, e
portanto, não protegem contra radiação laser.
AB
20 m
AB
180°
AB
A
d
B
180°
OBJ_BUCH-1596-002.book Page 86 Monday, May 7, 2012 8:12 AM
