160 | Norsk
2 610 A15 294 7.5.12
f Posisjonsendringer av verktøyet på langs av Y-aksen
gjenkjennes ikke ved helningsdrift med en akse.
Ved hjelp av helningsplaten (tilbehør) kan måleverktøyet ved
horisontal posisjon helles i en eksakt vinkel på langs av Y-aksen.
For skifting til helningsdrift med en akse trykker du på tasten
helningsdrift med en akse 12. For bekreftelse blinker indikato-
ren helningsdrift med en akse 11 i langsom takt. Ved innkoblet
sjokkvarselfunksjon overvåkes bare X-aksen.
For å koble nivelleringsautomatikken for begge akser inn igjen,
trykker du på nytt på 12 tasten. Indikatoren helningsdrift med
en akse 11 lyser kontinuerlig.
For dreining av rotasjonsplanen rundt X-aksen trykker du ret-
ningstastene oppe 10 hhv. nede 9. Dreiningsretningen tilsvarer
pilenes retning på tastene 10 og 9.
Sjokkvarselsfunksjon
Måleverktøyet har en sjokkvarselsfunksjon som forhindrer ni-
vellering på forandret høyde med påfølgende høydefeil ved po-
sisjonsendringer hhv. risting av måleverktøyet eller vibrasjoner
på undergrunnen.
Etter innkoblingen av måleverktøyet er sjokkvarselfunksjonen
alltid innkoblet, sjokkvarselindikatoren 7 lyser grønt. Sjokkvar-
selet aktiveres ca. 30 s etter innkoblingen av måleverktøyet
hhv. innkoblingen av sjokkvarselfunksjonen.
Hvis området til nivelleringsnøyaktigheten overskrides ved en
posisjonsendring av måleverktøyet eller hvis det registreres en
sterk rystelse, utløses sjokkvarselet: Rotasjonen stoppes, lase-
ren blinker og sjokkvarselindikatoren 7 blinker rødt. Den aktuel-
le driftsmodusen lagres.
Ved utløst sjokkvarsel trykker du på sjokkvarselstasten 8.
Sjokkvarselsfunksjonen startes på nytt og måleverktøyet be-
gynner med nivelleringen. Så snart måleverktøyet er selvnivel-
lert (nivelleringsindikatoren 3 lyser kontinuerlig grønt), starter
den i lagret driftstype. Kontroller nå høyden på laserstrålen på
et referansepunkt og korriger høyden eventuelt.
Hvis funksjonen ikke startes på nytt med trykking på tasten 8
ved utløst sjokkvarsel, koples laseren automatisk ut etter 2 min
og måleverktøyet etter 2 h.
Til utkopling av sjokkvarselsfunksjonen trykker du en gang på
sjokkvarselstasten 8 hhv. to ganger ved utløst sjokkvarsel
(sjokkvarselsindikatoren 7 blinker rødt). Ved utløst sjokkvarsel
slokner sjokkvarselsindikatoren 7.
Til innkobling av sjokkvarselet trykker du på tasten sjokkvarsel
8
. Sjokkvarselindikatoren 7 lyser grønt, og etter 30 s aktiveres
sjokkvarselet.
Presisjonskontroll av måleverktøyet
Presisjonsinnflytelser
Den største innflytelsen har omgivelsestemperaturen. Særskilt
temperaturforskjeller fra bakken og oppover kan avlede laser-
strålen.
Avvikene har innflytelse fra ca. 20 m målestrekning og kan på
100 m være på to til fire ganger avviket på 20 m.
Temperaturforskjellen er størst nær bakken, derfor bør måle-
verktøyet alltid monteres på et stativ fra en målestrekning på
20 m. Sett måleverktøyet dessuten helst opp i midten av ar-
beidsflaten.
Kontroll av nivellernøyaktigheten
Utenom ytre innflytelser kan også apparatspesifikke innflytel-
ser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller
derfor alltid måleverktøyets presisjon før hver arbeidsstart.
Til kontrollen trenger du en fri målestrekning på 20 m på fast
grunn mellom to vegger A og B. Du må utføre en omslagsmåling
for begge akser X og Y (positiv og negativ) (4 komplette må-
linger).

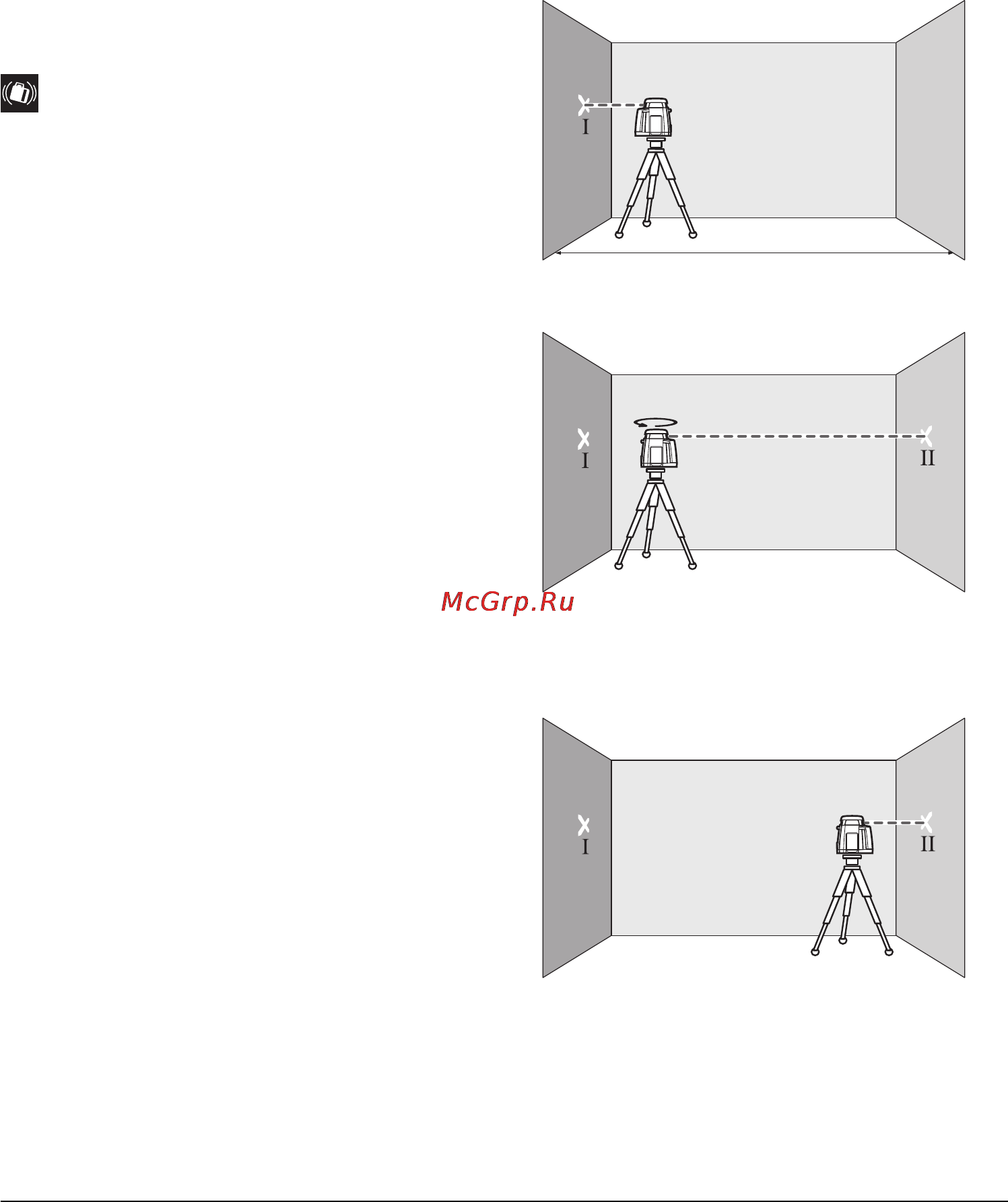

Monter måleverktøyet i horisontal posisjon nær veggen A på
et stativ 25 (tilbehør) eller sett det på en fast, plan under-
grunn. Slå på måleverktøyet.
Merk av midten på laserstrålepunktet på veggen A (punkt I)
etter nivelleringen.
Drei måleverktøyet 180°, la det nivellere og marker midten
på laserstrålen på motsatt vegg B (punkt II).
Plasser måleverktøyet uten å dreie det nær veggen B, slå
det på og la det nivellere.
Rett måleverktøyet opp i høyden (ved hjelp av stativet eller
eventuelt ved å legge noe under) slik at midten på laserstrå-
len treffer nøyaktig på det tidligere markerte punktet II
veggen B.
AB
20 m
AB
180°
AB
