Montagem
Alimentação eléctrica
O instrumento de medição pode ser operado com pilhas ou com
acumuladores de tipo comercial, que podem ser introduzidas
no compartimento das pilhas 16, ou com o pacote de acumula-
dores CST/berger 18.
Funcionamento com pilhas/acumuladores
Para o funcionamento do instrumento de medição é recomen-
dável usar pilhas alcalinas de manganés ou acumuladores.
Para colocar as pilhas ou os acumuladores é necessário soltar a
porca 19 e retirar o compartimento das pilhas 16.
Colocar as pilhas ou os acumuladores no compartimento, com a
polaridade correcta, conforme o indicado na figura do compar-
timento das pilhas.
Sempre substituir todas as pilhas ou os acumuladores ao mes-
mo tempo. utilizar pilhas ou os acumuladores de um fabri-
cante e com a mesma capacidade.
Recolocar o compartimento das pilhas 16. Observe que o res-
salto do compartimento das pilhas encaixe no respectivo enta-
lhe da carcaça (veja imagem nas páginas de gráficos). Atarraxar
firmemente o compartimento das pilhas com a porca 19.
f Retirar as pilhas ou os acumuladores do instrumento de
medição, se este não for utilizado por muito tempo. As pi-
lhas e os acumuladores podem corroer-se ou descarregar-se
no caso de um armazenamento prolongado.
Funcionamento com pacote de acumuladores
Carregar o pacote de acumuladores 18 antes da primeira colo-
cação em funcionamento. O pacote de acumuladores só pode
ser carregado com o carregador 31 previsto para tal.
Enfiar a ficha de carga 32 do carregador na tomada 17 do pacote
de acumuladores. Ligar o carregador à rede de corrente eléctrica.
O pacote de acumuladores é carregado em aprox. 14 h.
Um pacote de acumuladores novo ou não utilizado durante muito
tempo, só desenvolve a sua completa potência após aprox. 5 ci-
clos de carga e descarga.
Não carregar o pacote de acumuladores 18 após cada utiliza-
ção, caso contrário, a capacidade poderá ser reduzida. Só car-
regar o pacote de acumuladores se a indicação do estado de
carga 6 estiver a piscar ou se estiver permanentemente ligada.
Um período de funcionamento reduzido após o carregamento,
indica que o pacote de acumuladores está esgotado e que deve
ser substituido.
Para substituir o pacote de acumuladores 18 é necessário sol-
tar a porca 19 e remover o pacote de acumuladores 18.
Colocar o novo pacote de acumuladores 18. Observe que o res-
salto do compartimento de acumuladores encaixe no respecti-
vo entalhe da carcaça (veja imagem nas páginas de gráficos).
Atarraxar firmemente o pacote de acumuladores com a porca
19.
f Retirar o pacote de acumuladores do instrumento de me-
dição, se este não for utilizado durante muito tempo. Acu-
muladores podem ser corroídos ou descarregados durante
um armazenamento prolongado.
Indicação do estado de carga
Quando a indicação do estado de carga da pilha 6 pisca em ver-
melho pela primeira vez, significa que o instrumento de medi-
ção ainda pode ser operado durante mais 2 h. O restante perío-
do de funcionamento pode variar dependendo das diferentes
pilhas ou dos acumuladores de tipo comercial.
Quando a indicação do estado de carga 6 piscar permanente-
mente em vermelho, não será mais possível executar medições.
O instrumento de medição desligar-se-á automaticamente após
1min.
Funcionamento
Colocação em funcionamento
f Proteger o instrumento de medição contra humidade ou
insolação directa.
f Não sujeitar o instrumento de medição a temperaturas
extremas nem a oscilações de temperatura. Não deixá-lo
p.ex. dentro de um automóvel durante muito tempo. No caso
de grandes variações de temperatura deverá deixar o instru-
mento de medição alcançar a temperatura de funcionamen-
to antes de colocá-lo em funcionamento. No caso de tempe-
raturas ou de oscilações de temperatura extremas é possível
que a precisão do instrumento de medição seja prejudicada.
f Evitar que instrumento de medição sofra fortes golpes
ou quedas. Após fortes influências exteriores no instrumento
de medição, deveria sempre ser realizado um controlo de
exactidão antes de continuar a trabalhar (ver “Controlo de
precisão do instrumento de medição”, página 86).
Posicionar o instrumento de medição
Colocar o instrumento de medição sobre uma superfície firme,
na posição horizontal ou vertical, montá-lo sobre um tripé ou no
suporte para parede 28 com a unidade de alinhamento.
Devido à alta precisão de nivelamento, o instrumento de medi-
ção é extremamente sensível a estremecimentos e mudanças
de posição. Assegure-se portanto sempre da posição estável do
instrumento de medição, para evitar interrupções de funciona-
mento devido a renivelamentos.
Ligar e desligar
Para ligar o instrumento de medição, deverá premir o botão de
ligar-desligar 2. Todas as indicações se acendem por instantes
como confirmação.
RL25H: Imediatamente após ser ligado, o instrumento de
medição envia o raio laser variável 14.
RL25HV: O instrumento de medição emite, imediatamente
após ser ligado, o raio laser variável 14 e o raio de prumo 15.
f Não apontar o raio laser na direcção de pessoas nem de
animais, e não olhar no raio laser, nem mesmo de maiores
distâncias.
O instrumento de medição começa com o nivelamento automá-
tico imediatamente após ser ligado. Durante o nivelamento

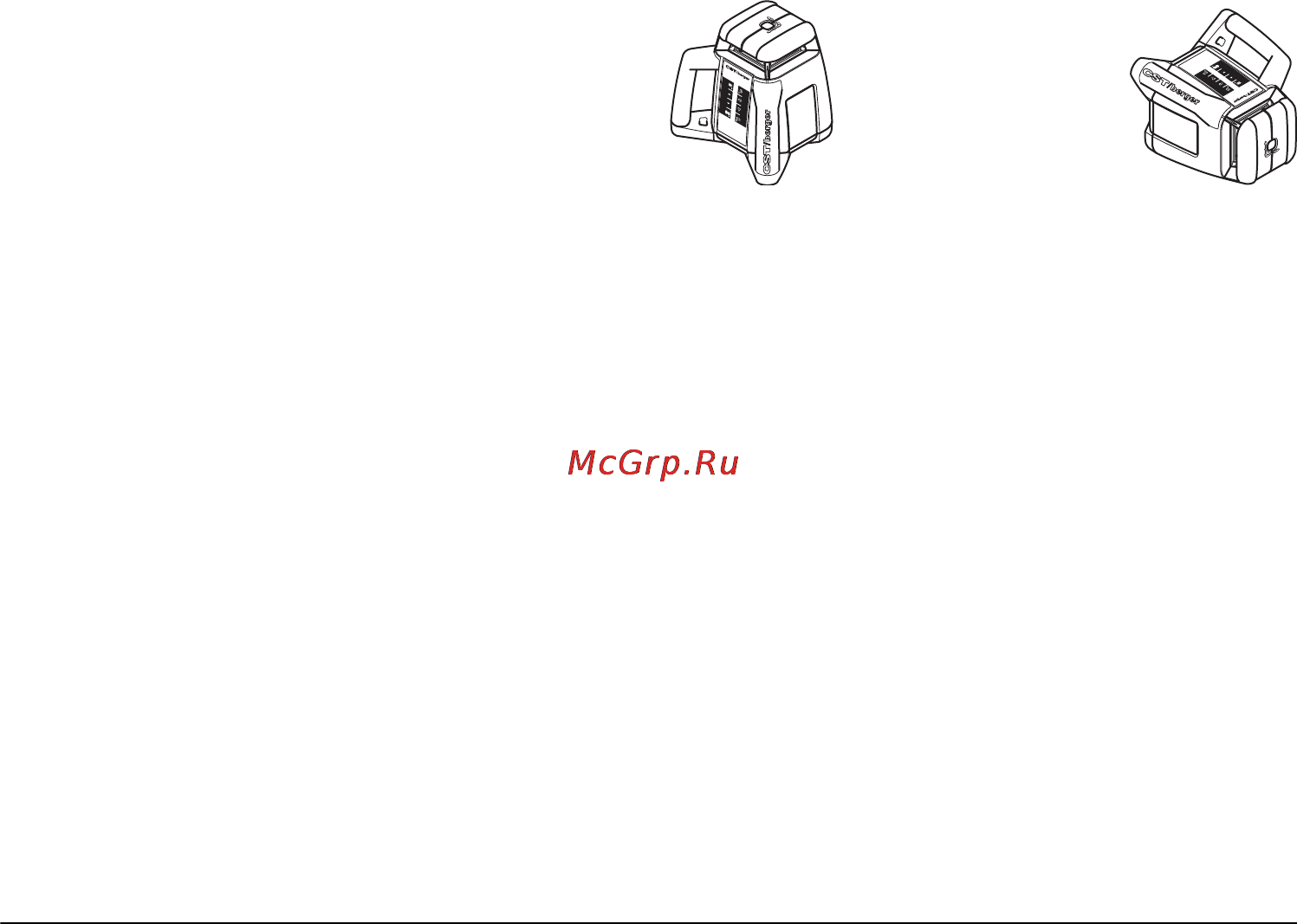

Posição horizontal
(RL25H/RL25HV)
Posição vertical
(RL25HV)
